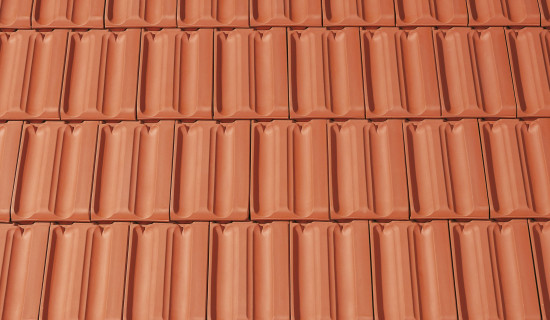

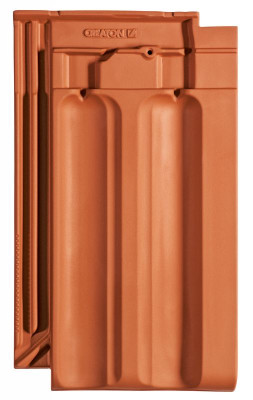

RATIO

A gazdaságos nagyméretű, hornyolt tetőcserép.

Az elv évszázados és jól bevált - mégis sikerült a RATIO-val egy olyan kettős bordájú cserepet alkotni, ami duplán jó, hiszen a bevált RATIO KLASSIK-ból és a TECTA-ból csak a legjobbat vettük át és fejlesztettük egy cseréppé.

Ezzel a RATIO összekapcsolta a TECTA és a RATIO KLASSIK előnyeit, ami megfelel az eredeti Z1 cserép arányainak. Így a különösen harmonikus "kettős bordájú tető-geometria", amit 1879-ben fejlesztettek ki a Ludowici házban, plusz előnyökkel párosul műszakilag és a gazdaságosság terén.

TERMÉKJELLEMZŐK

Stílusjegyei: gazdaságosság
Kettős bordájú cserépforma
Széles színválasztékban érhető el
Kis méretének köszönhetően rugalmas megoldás (minimális anyagigény 11,7 db/m²) akár kis méretű tetőfelületek esetén is
Gyorsan és egyszerűen kivitelezhető
10°-os tetőhajlásszögtől alkalmazható
Kerámia kiegészítők széles választékával áll rendelkezésre

NOBLESSE antik tarkára égetett üvegmázas

Technikai adat

Méret (megközelítőleg)	265 x 446 mm
Min. fedési szélesség megközelítőleg	221 mm
Átlagos fedési szélesség megközelítőleg	223 mm
Maximális fedési szélesség (megközelítőleg)	225 mm
Min. fedési hosszúság (megközelítőleg)	357 mm
Átlagos fedési hosszúság megközelítőleg	368 mm
Max. fedési hosszúság (megközelítőleg)	380 mm
Cserép szükséglet (megközelítőleg)	11.7 db/m²
Átlagos cserép szükséglet (megközelítőleg)	12.2 db/m²
Maximális cserépszükséglet (megközelítőleg)	12.7 db/m²
Kiszerelési egység súlya	3.3 kg/db
Súly / m² (megközelítőleg)	40.3 kg/m²
Súly / raklap (megközelítőleg)	975 kg
Db / mini-pack	6 db
Db / raklap	288 db

Mûszaki rajzok

LAF/FLA érték

Kúpcserép típusa	Hajlásszög	15°	20°	25°	30°	35°	40°	45°	50°
LAF/FLA értékek mm-ben 30x50 mm-es tetőlécezéshez
PH 2.5 db/m	FLA	95	80	75	70	65	55	55	55
PH 2.5 db/m	LAF	60	55	50	50	45	45	40	30
LAF/FLA értékek mm-ben 40x60 mm-es tetőlécezéshez
PH 2.5 db/m	FLA	105	90	85	80	75	65	65	65
PH 2.5 db/m	LAF	60	55	45	45	40	40	30	15
LAF/FLA értékek mm-ben 50x50 mm-es tetőlécezéshez
PH 2.5 db/m	FLA	115	100	95	90	90	80	80	85
PH 2.5 db/m	LAF	55	50	40	40	30	30	20	5

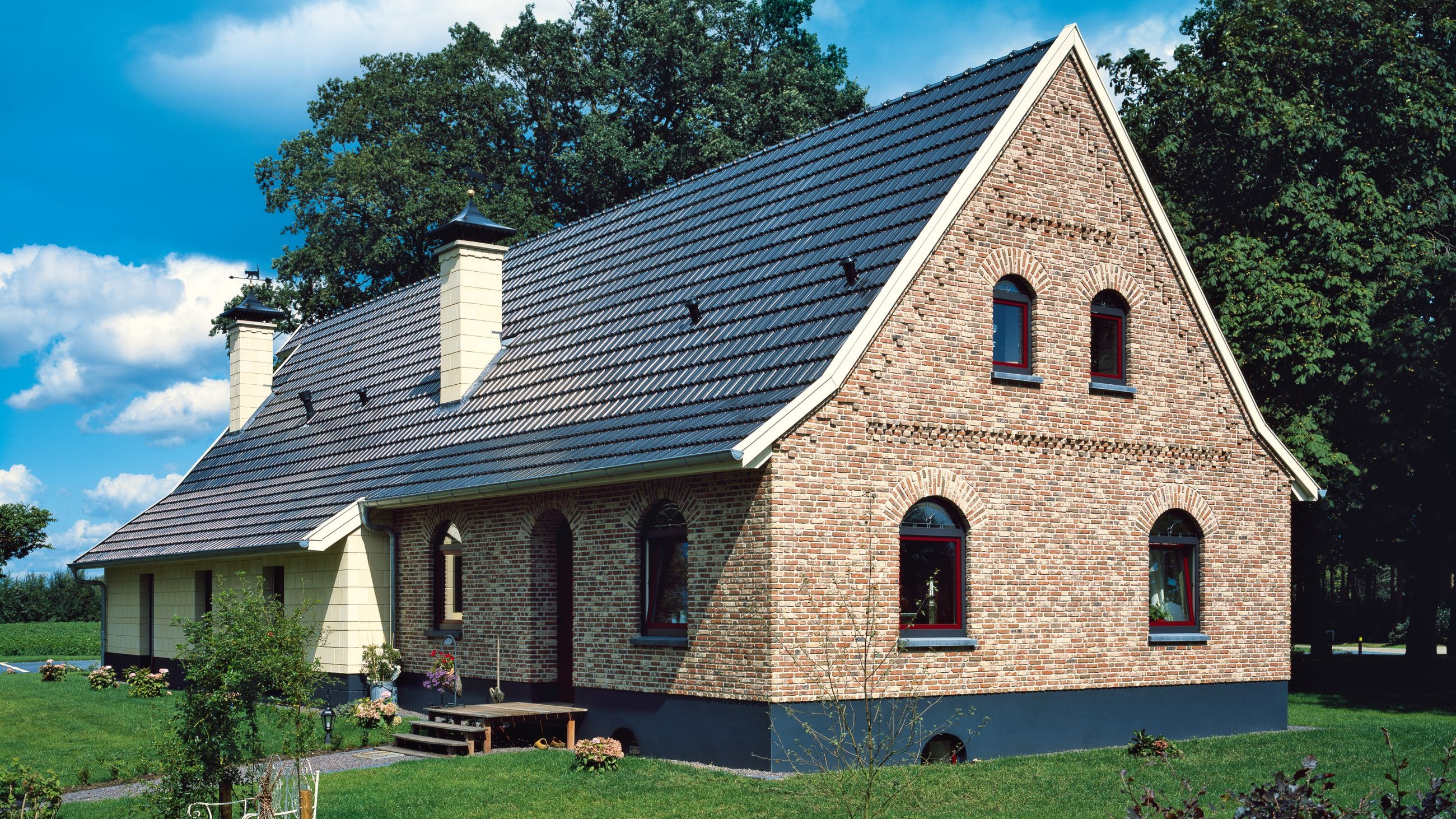

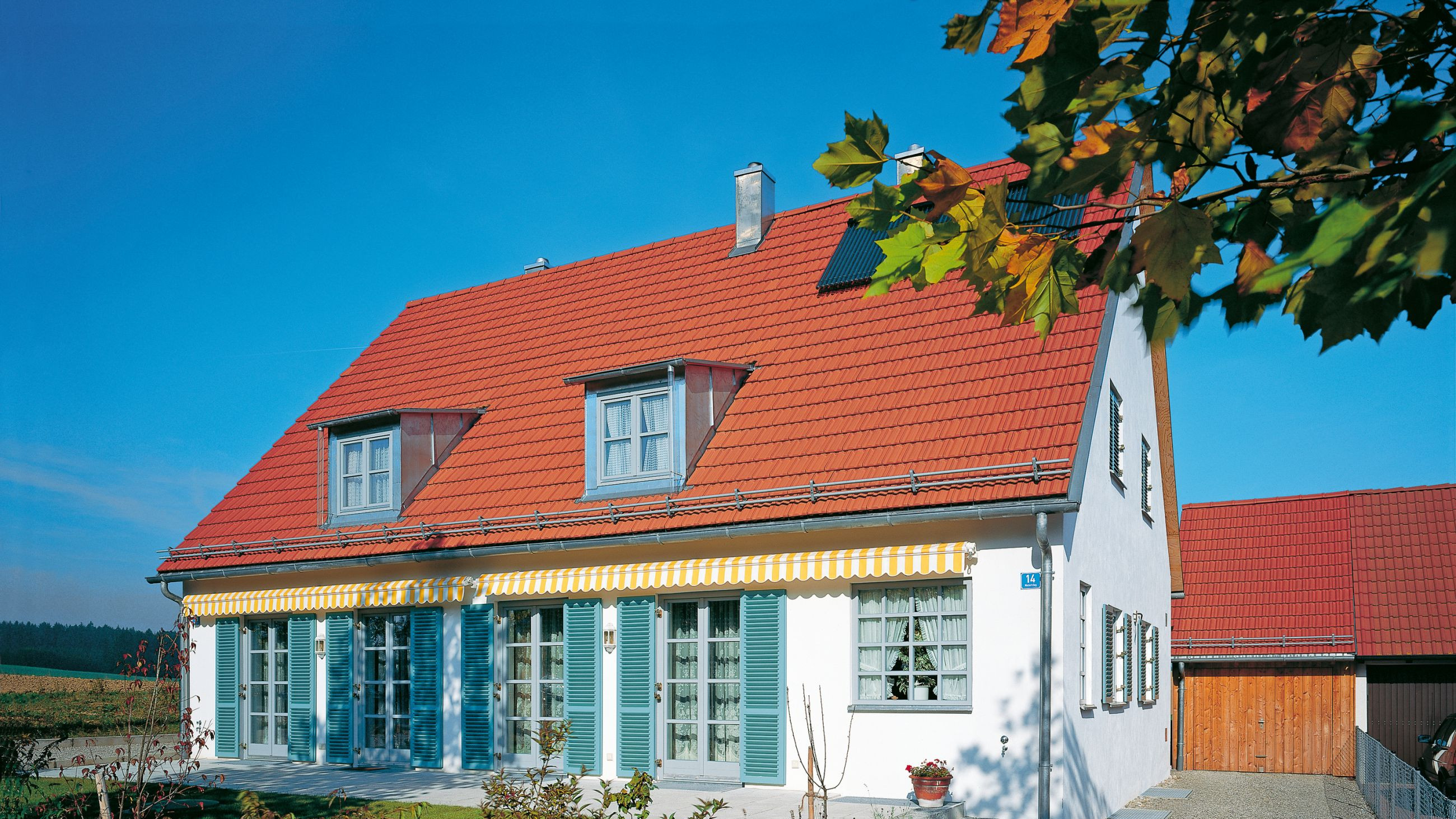

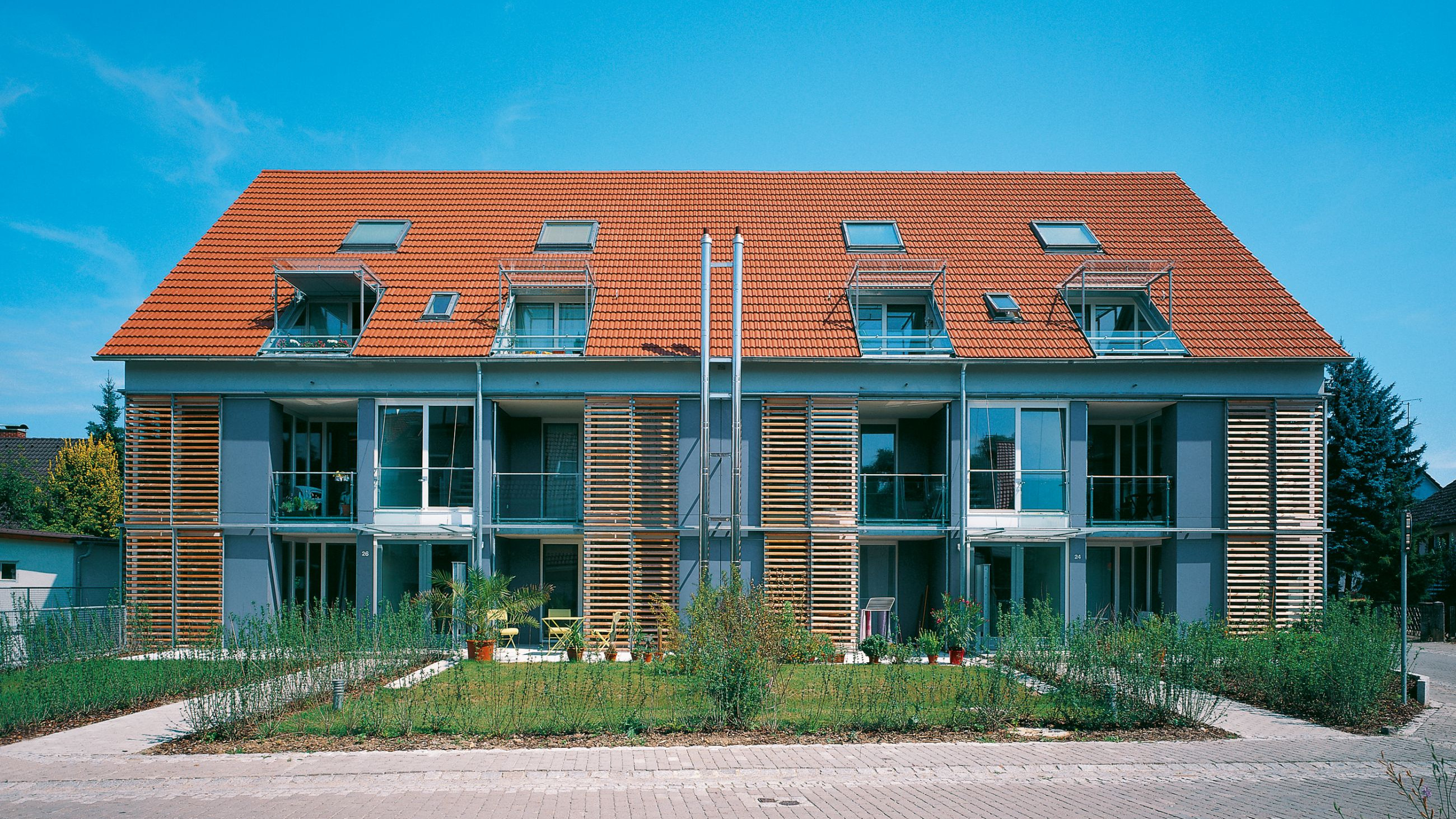

Referenciák

RATIO

További információk >>

RATIO

További információk >>

RATIO

További információk >>

Kiegészítők választéka

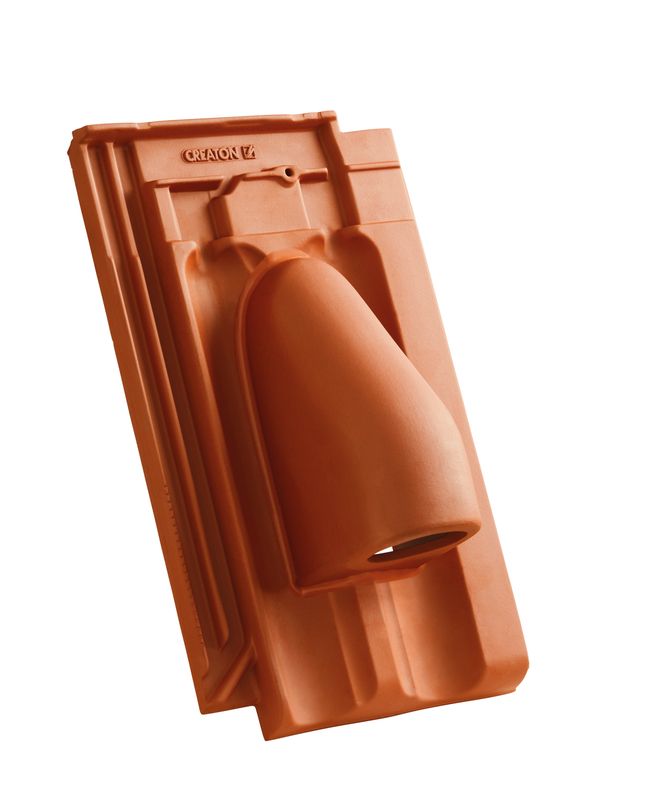

MIKADO Szellőző cserép NUANCE szürke engóbozott

MIKADO Kettőshullámú cserép NUANCE szürke engóbozott

MIKADO Félnyeregtető-cserép préselt NUANCE szürke engóbozott

MIKADO Félnyeregtető szegélycserép jobb NUANCE szürke engóbozott

MIKADO Taréjszellőző cserép NUANCE szürke engóbozott

MIKADO Taréjszellőző-félcserép NUANCE szürke engóbozott

MIKADO Taréjszellőző szegélycserép jobb NUANCE szürke engóbozott

MIKADO Taréjszellőző szegélycserép bal NUANCE szürke engóbozott

MIKADO Szegélycserép jobb natúrvörös

MIKADO Szegélycserép bal NUANCE szürke engóbozott

MIKADO Félnyeregtető szegélycserép bal NUANCE szürke engóbozott

MIKADO Félnyeregtető-cserép dísztített, speciális méret NUANCE szürke engóbozott

MIKADO Manzárd/hajlított átvezető cserép, díszített, speciális méret NUANCE palaszürke árnyalatú engóbozott

Termékcsalád a tető szellőzéséhez és átvezetésekhez

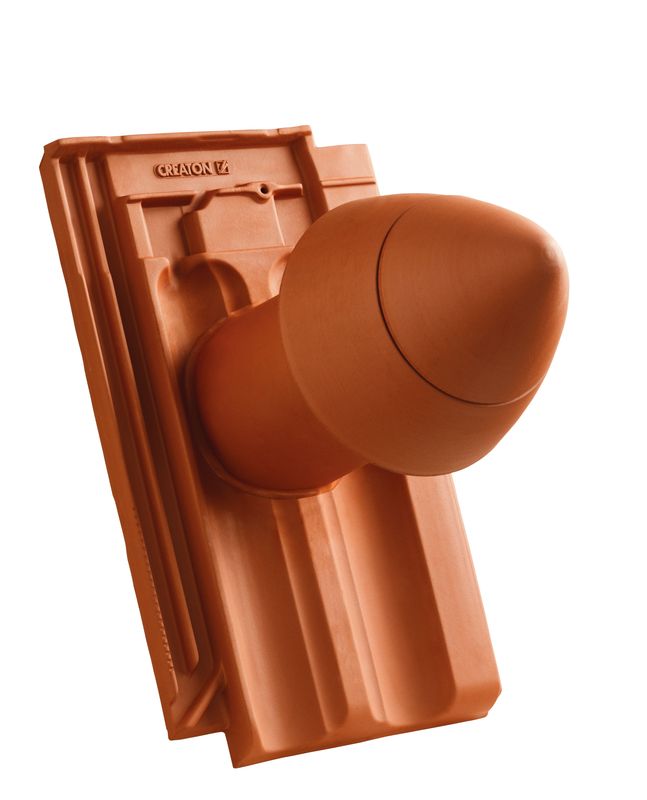

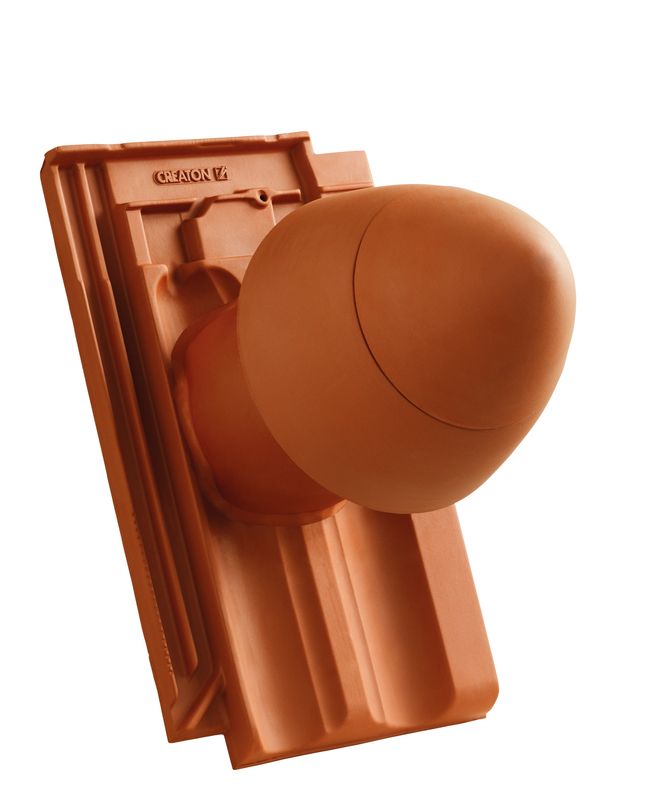

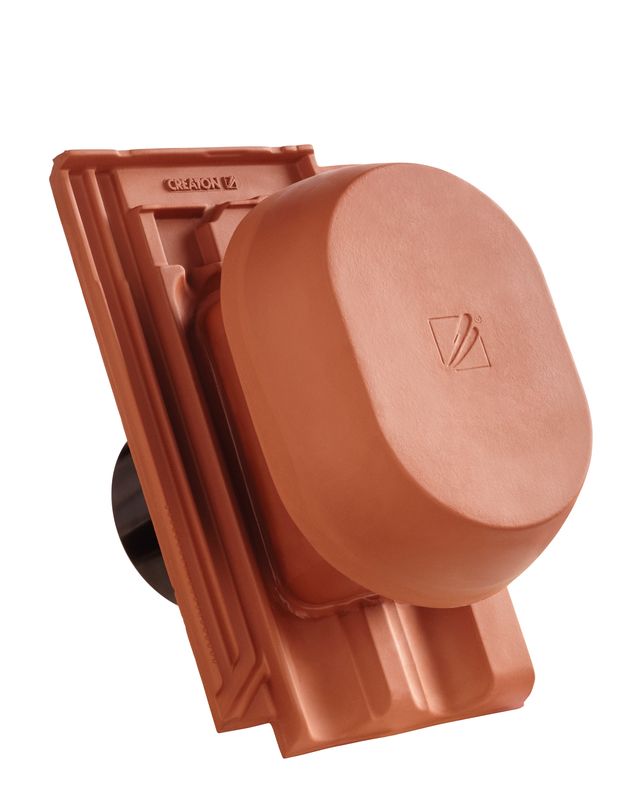

MIKADO SIGNUM kerámia csatornaszellőző szellőző DN 150/160 mm, fólia csatlakoztató gyűrűvel NUANCE szürke engóbozott

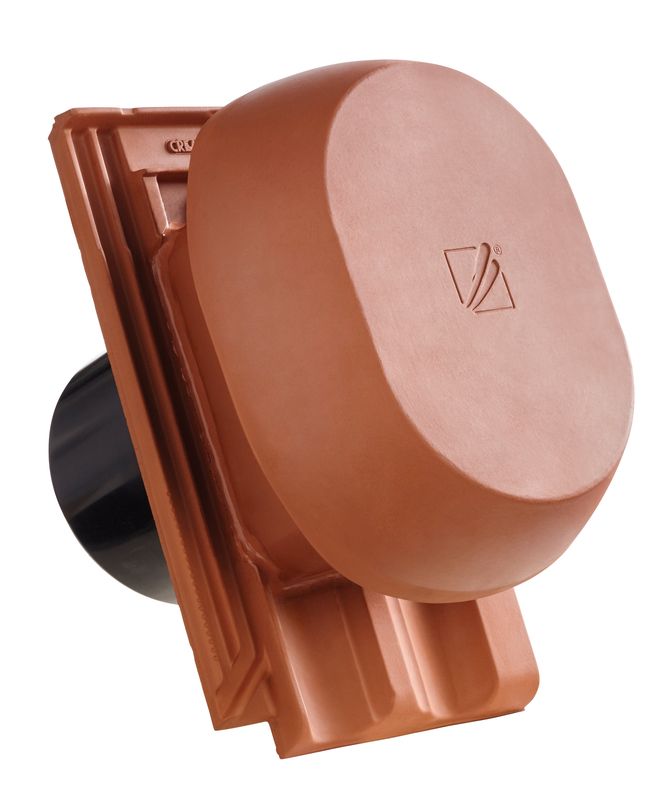

MIKADO SIGNUM kerámia csatornaszellőző szellőző DN 200 mm, fólia csatlakoztató gyűrűvel NUANCE szürke engóbozott

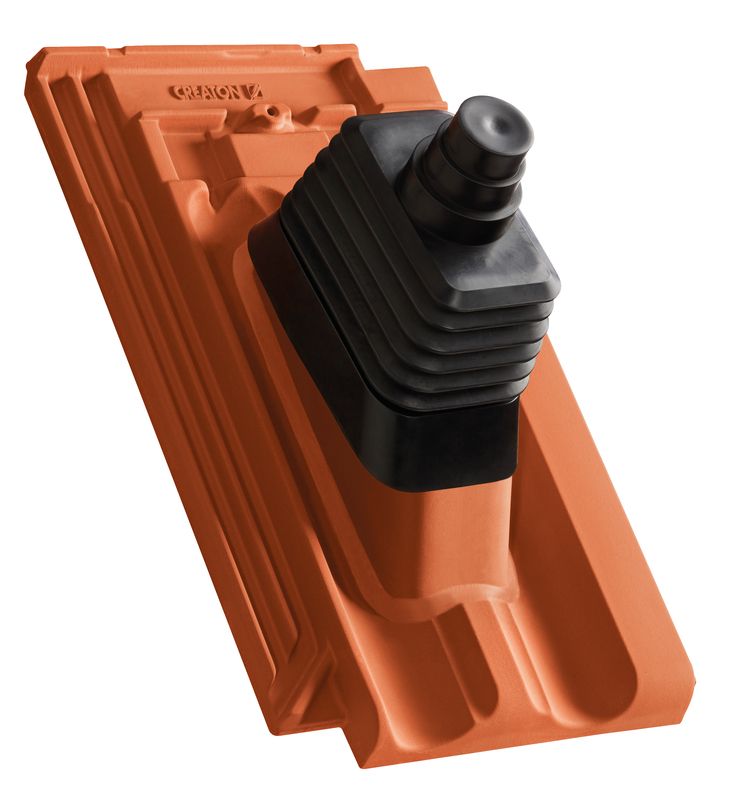

MIKADO Antenna átvezető NUANCE szürke engóbozott

MIKADO Szolárátvezető-cserép NUANCE szürke engóbozott

MIKADO Gázkémény átvezető DN 110 NUANCE szürke engóbozott

MIKADO Gázkémény átvezető DN 125 NUANCE szürke engóbozott

MIKADO Viharkapocs cink-alumínium, beütős minden lécezéshez (SIN) NUANCE szürke engóbozott

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Univerzális, rugalmas csőcsatlakoztó DN 200

Univerzális alátéthéjazat csatlakoztató adapter NW 13,5

Univerzális alátéthéjazat csatlakoztató adapter NW 20

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Termékválaszték hófogáshoz, tetőbiztonsághoz és napelem rögzítéshez

RATIO alumínium alapelemelem

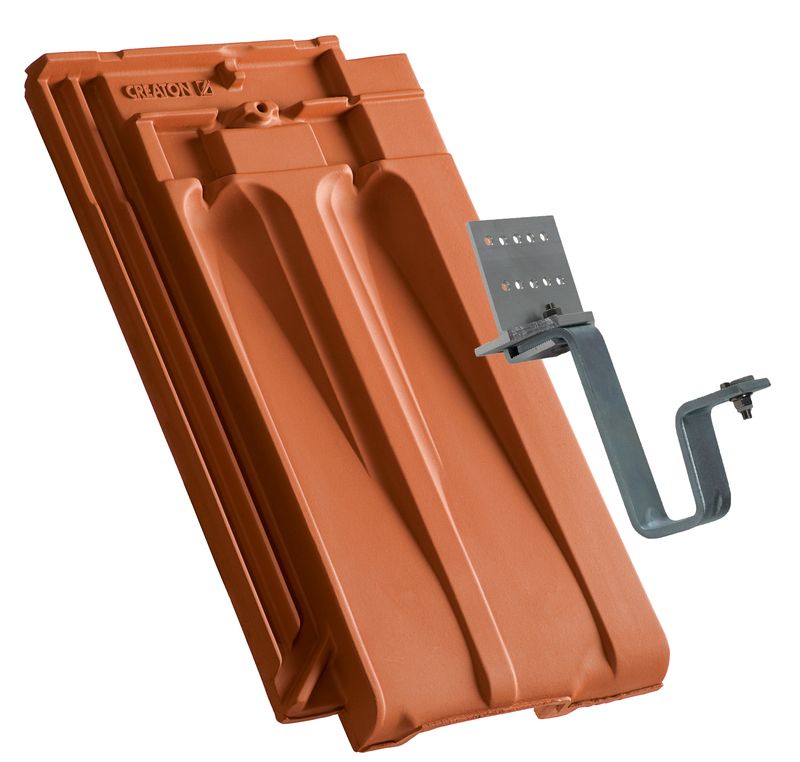

Szolárelem tartó

RAT rendszer szolárelem tartó 30 mm-es lécezéshez

Egylábas elem

Rövid járórárcs

Hósszú járórács

Rönkfa tartó

Hegyi hófogó támaszték

Kerek cső, átmérő: Ø 40 mm, hossz: 3 m

Univerzális hegyi hófogó végsapkák

Tetőlétra

Tetőlétra tartó

Hófogórács tartó

MAGNUM hófogó

Alumínium járórács 150 x 25 cm

Hófogórács

Csőössszekötő Ø 32 mm

Termékcsalád a tető részleteihez és a vihar elleni védelemhez.

MIKADO hófogó kapocs NUANCE szürke engóbozott

Viharkapocs cink-alumínium, beakasztós 30/50-es lécezéshez (VIV, RAT HÖN, RAT DOR)

Viharkapocs cink-alumínium, beakasztós 40/50-es lécezéshez (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Viharkapocs cink-alumínium, beakasztós 30/50-es lécezéshez (VIV, RAT HÖN, RAT DOR)

Kúpkapocs, alumínium, PDZ (univerzális félnyeregtető rögzítő kapocs)

Nemesacél csavar tömítéssel , hossz: 70 mm

Nemesacél kapocs vágott cseréphez 13-17 mm

Fal- és kéményszegély, alumínium 300 mm

Fal- és kéményszegély, alumínium 450 mm

Fal- és kéményszegély, PIB 300 mm

Fésűs ereszszellőző

Tetőkibúvó ablak 45 x 55 cm, fém, egyszeresen felületkezelt biztonsági üveggel

Hőszigetelt tetőkibúvó ablak 55 x 78 cm

Antenna és parabolaantenna rúd, galvanizált, vagy színesre festett acél

Akril festék 250 ml

Viharkapocs cink-alumínium, beütős minden lécezéshez (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Él- és gerinc lezárások

NOBLESSE különleges színválaszték Alapcserép NOBLESSE különleges színválaszték

ROG kezdő- és zárókorong, kerámia BZ

HÖN kezdőkúp, kerámia PH

HÖN kezdőkúp, kerámia, kerek kapcsolódással PH

Kúpkapocs, alumínium PH

FIRSTFIX kúpkapocs, nemesacél PH

ROG kezdő- és zárókorong, kerámia BZ

ROG kezdőkúp, kerámia BZ

FIRSTFIX kúpkapocs huzal

FIRSTFIX rögzítőkészlet

Kúpalátét 220 (CREAROLL ALU)

Kúpalátét 300 (CREAROLL ALU)

Kúpalátét 220 (CREAROLL PP)

Kúpalátét 310 (CREAROLL PP)

Kúpalátét 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Letöltések

Prospektusok és dokumentumok
CREATON Ratio Katalógus
CREATON image katalógus 2020
CREATON katalógus
CREATON Inspirációk
CREATON Színek
CREATON Tartozékok
CREATON Függő ereszcsatorna katalógus
Kerámia tetőcserép garancia
Teljesítmény Nyilatkozat
CREATON PIR Alkalmazástechnika
Sajtolt cserép - Alkalmazástechnika
Tárolási és Kezelési Útmutató
Mûszaki rajzok

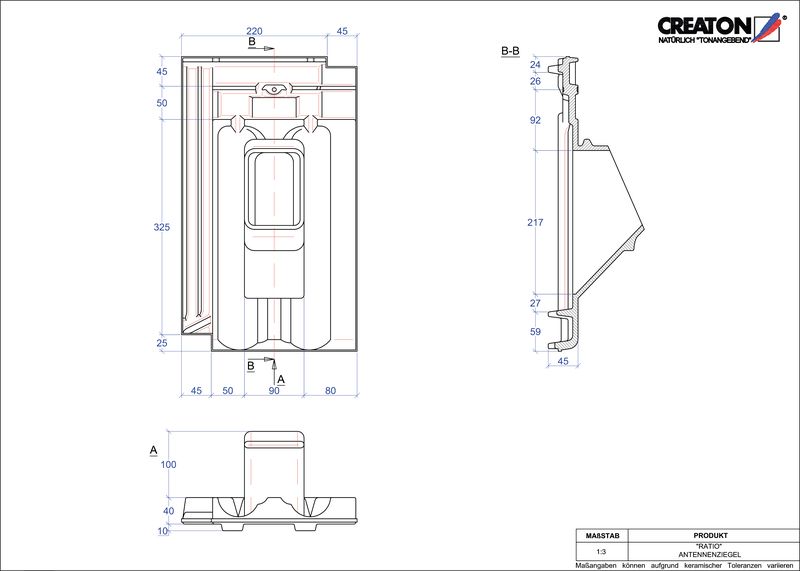

Termék CAD file RATIO antenna ANTENNE
pdf | 63 kB
dwg | 108 kB
jpeg | 41 kB

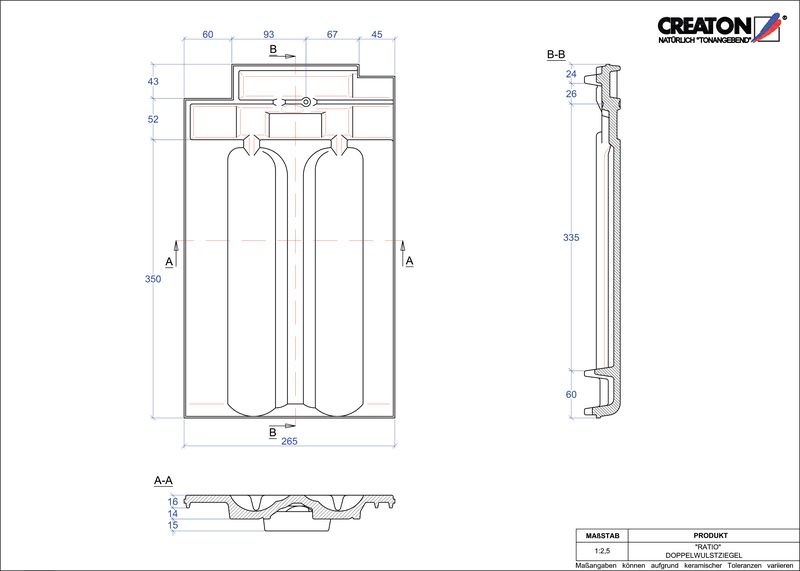

Termék CAD file RATIO kettőshullámú cserép DWZ
pdf | 61 kB
dwg | 99 kB
jpeg | 40 kB
Termék CAD file RATIO kettőshullámú taréjszellőző cserép FALDWZ
pdf | 65 kB
dwg | 99 kB
jpeg | 40 kB

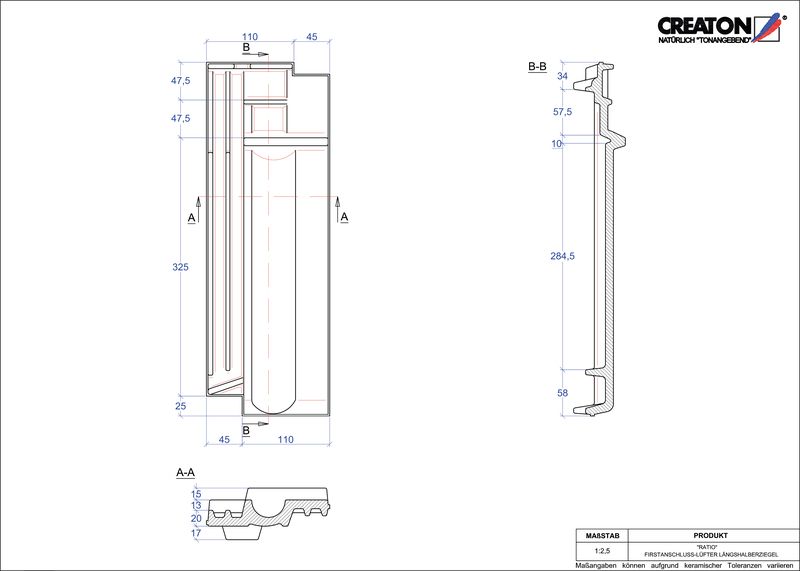

Termék CAD file RATIO kettőshullámú taréjszellőző félcserép FALLH
pdf | 63 kB
dwg | 98 kB
jpeg | 37 kB

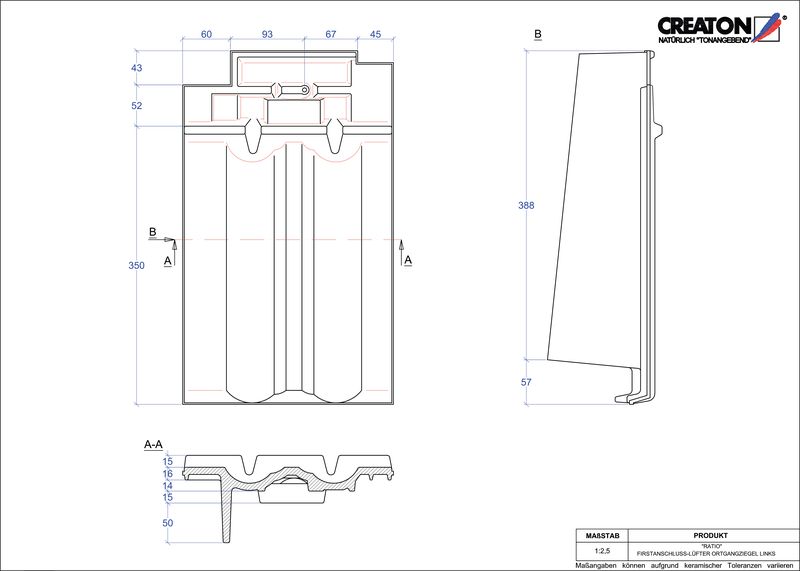

Termék CAD file RATIO taréjszellőző-szegélycserép, bal FALOGL
pdf | 60 kB
dwg | 95 kB
jpeg | 40 kB

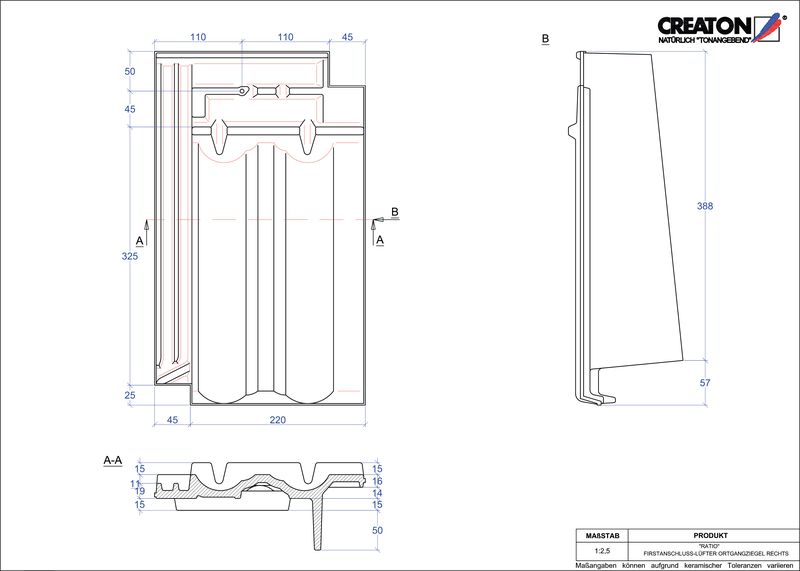

Termék CAD file RATIO taréjszellőző-szegélycserép, jobb FALOGR
pdf | 64 kB
dwg | 102 kB
jpeg | 42 kB

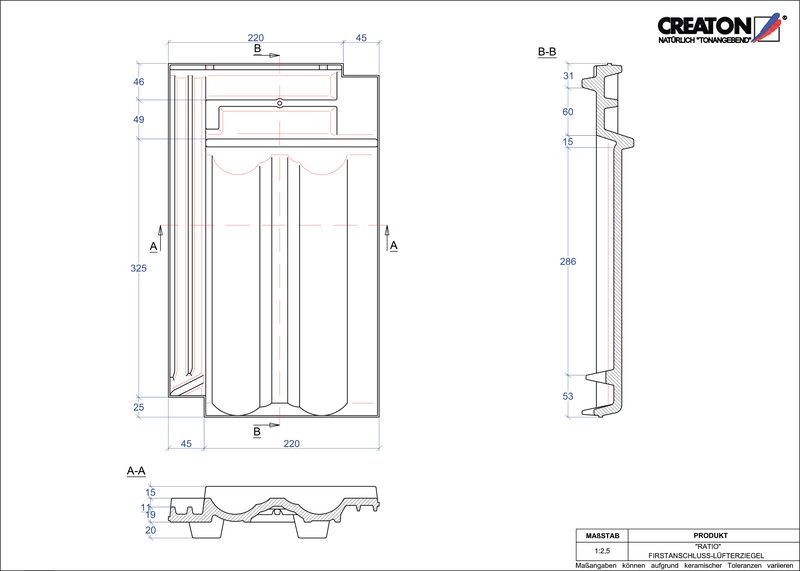

Termék CAD file RATIO taréjszellőző cserép FALZ
pdf | 64 kB
dwg | 101 kB
jpeg | 42 kB

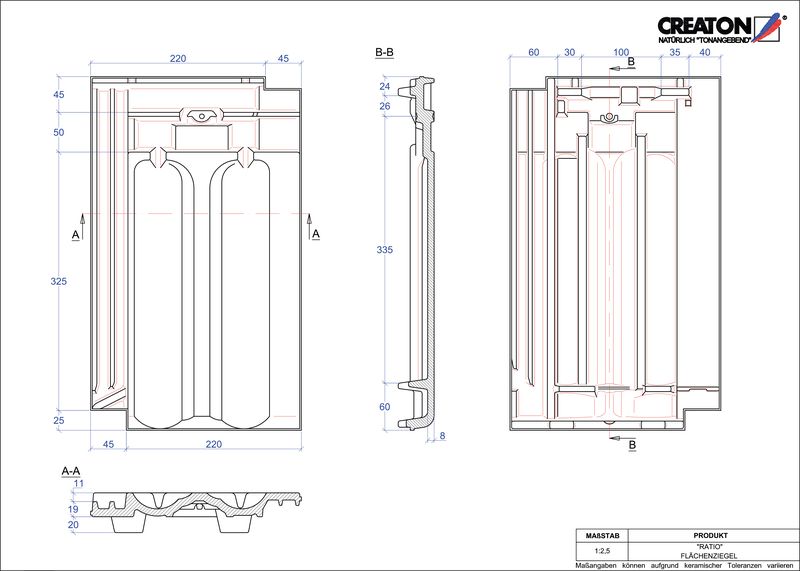

Termék CAD file RATIO alapcserép FLA
pdf | 72 kB
dwg | 130 kB
jpeg | 56 kB

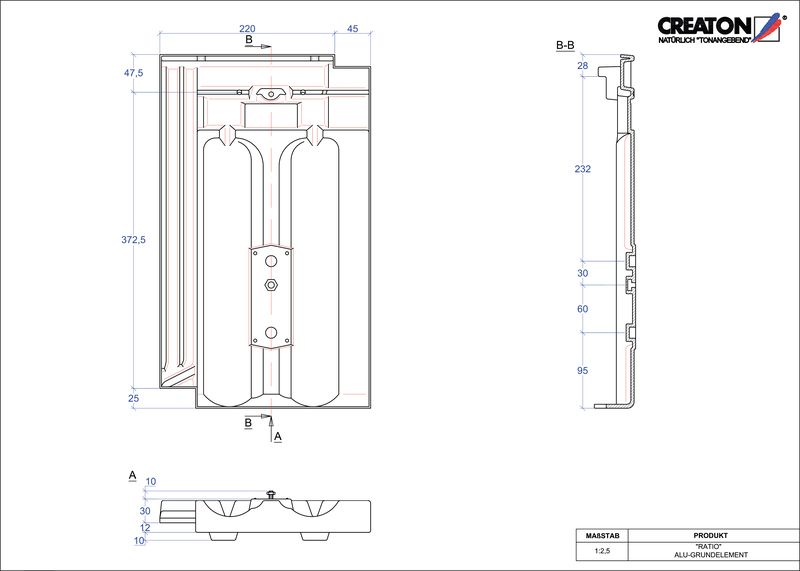

Termék CAD file RATIO alap, alumínium GRUNDALU
pdf | 50 kB
dwg | 104 kB
jpeg | 41 kB

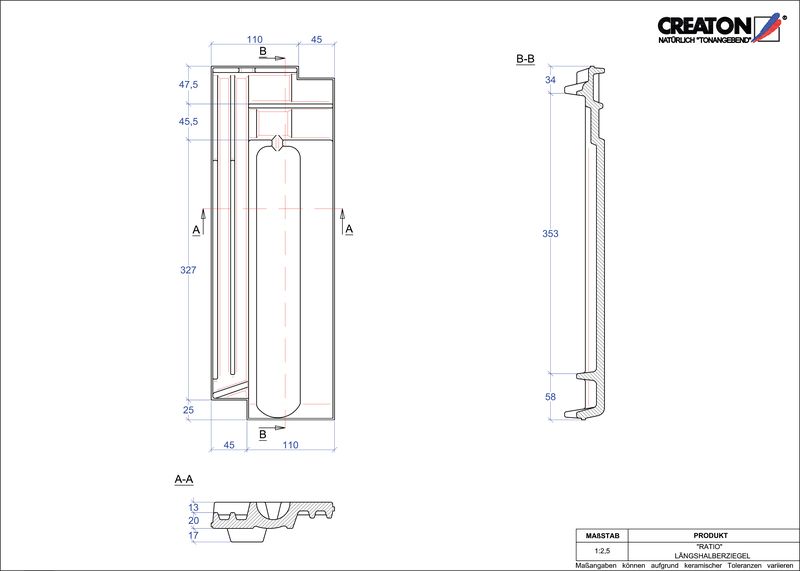

Termék CAD file RATIO félcserép LH
pdf | 57 kB
dwg | 95 kB
jpeg | 36 kB

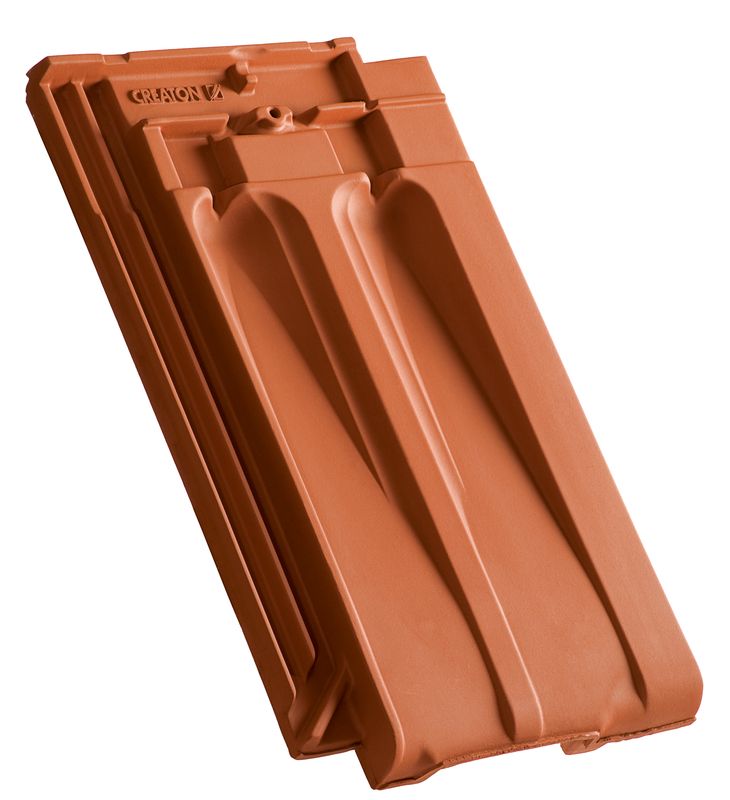

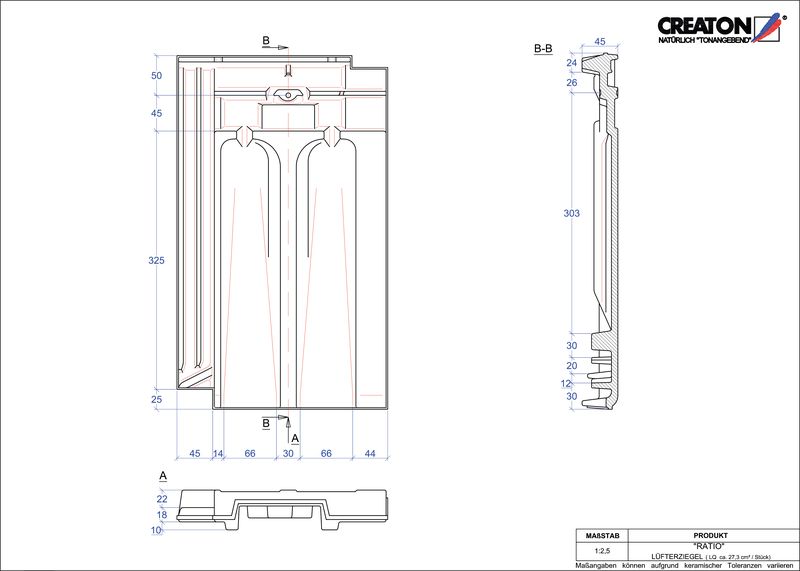

Termék CAD file RATIO szellőző cserép LUEFTZ
pdf | 67 kB
dwg | 107 kB
jpeg | 42 kB

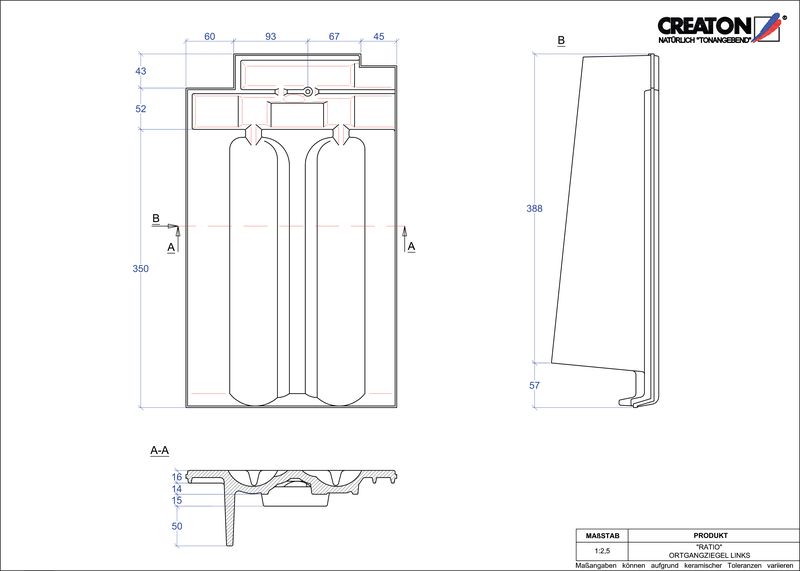

Termék CAD file RATIO szegély bal OGL
pdf | 57 kB
dwg | 93 kB
jpeg | 38 kB

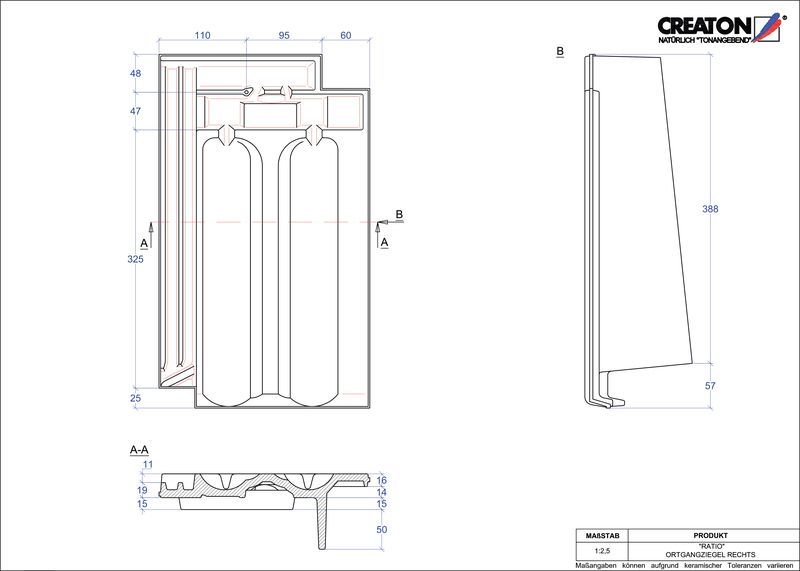

Termék CAD file RATIO szegély jobb OGR
pdf | 59 kB
dwg | 98 kB
jpeg | 42 kB
Termék CAD file RATIO félnyeregtető-cserép alap PULTFLA
pdf | 59 kB
dwg | 95 kB
jpeg | 39 kB
Termék CAD file RATIO félnyeregtető szegélycserép, bal PULTOGL
pdf | 53 kB
dwg | 86 kB
jpeg | 35 kB

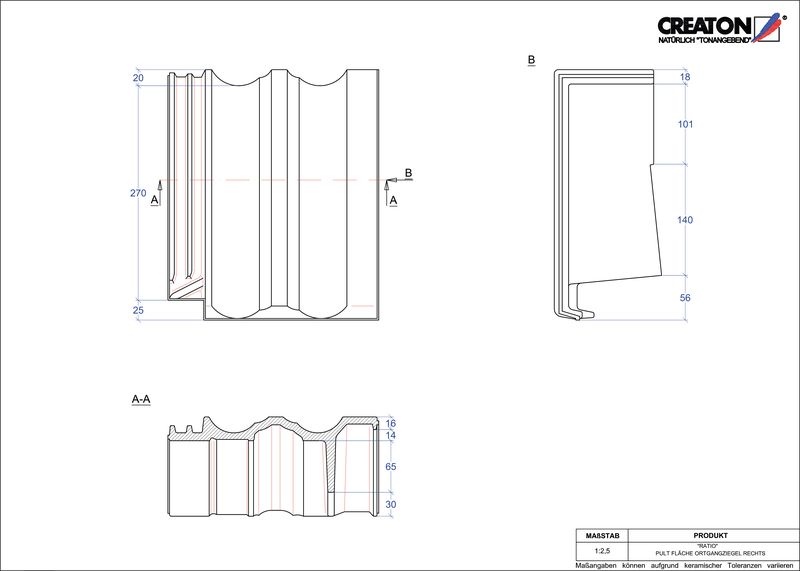

Termék CAD file RATIO félnyeregtető szegélycserép, jobb PULTOGR
pdf | 55 kB
dwg | 88 kB
jpeg | 37 kB

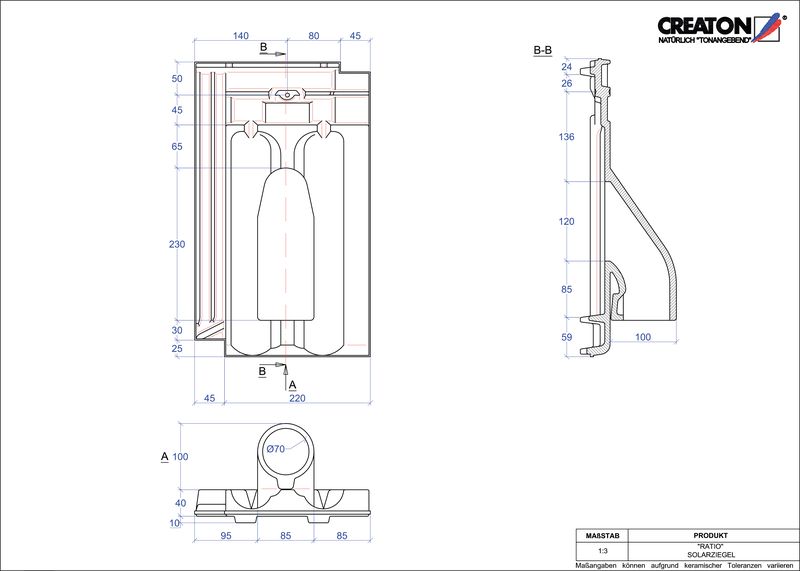

Termék CAD file RATIO Szolár SOLAR
pdf | 71 kB
dwg | 111 kB
jpeg | 42 kB

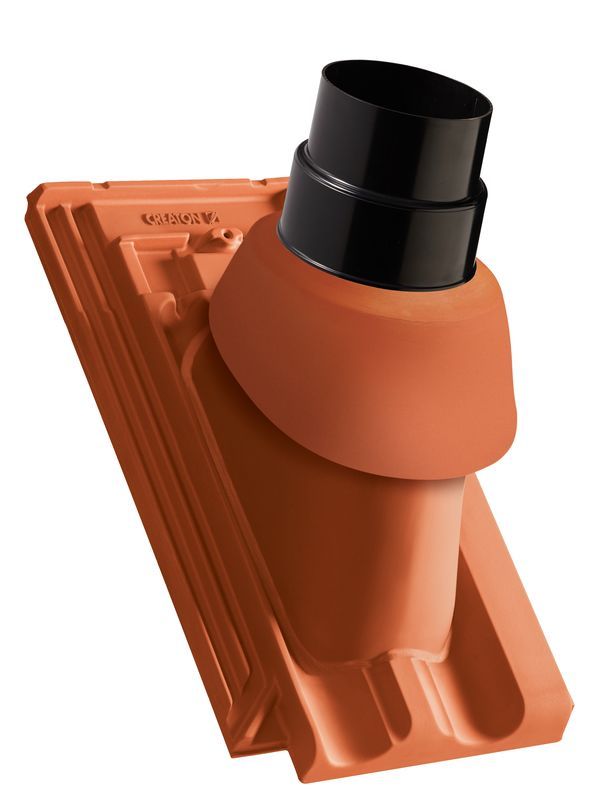

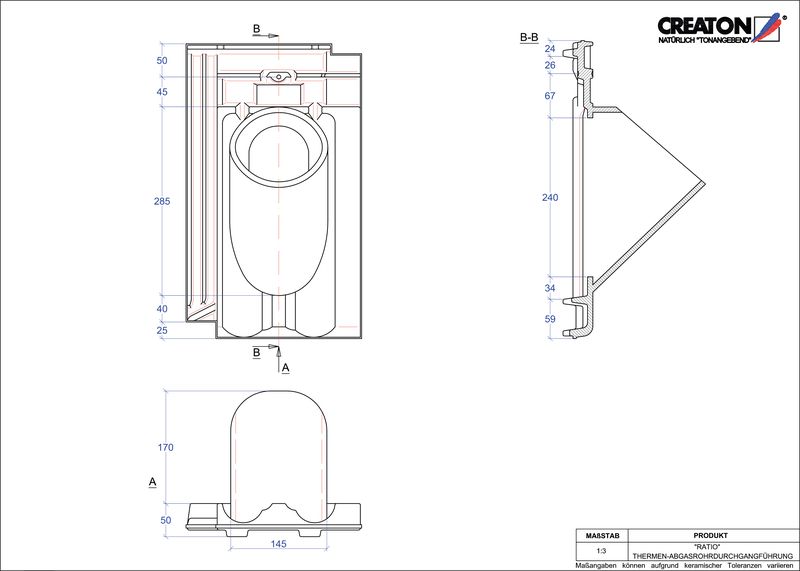

Termék CAD file RATIO Thermal THERME
pdf | 63 kB
dwg | 100 kB
jpeg | 40 kB
Termék CAD file RIDGE kiegészítők választéka FIRST-PHP
pdf | 232 kB
dwg | 229 kB
jpeg | 61 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

RATIO

TERMÉKJELLEMZŐK

Technikai adat

Mûszaki rajzok

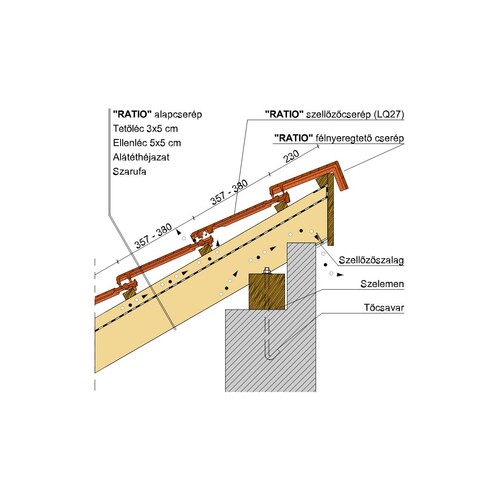

Termék műszaki rajz - Ratio félnyereg

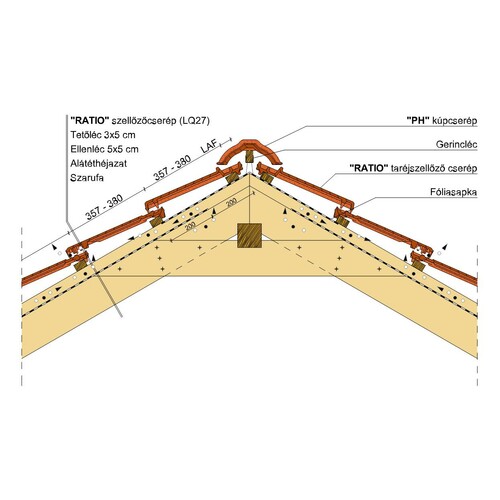

Termék műszaki rajz - Ratio gerinc 1

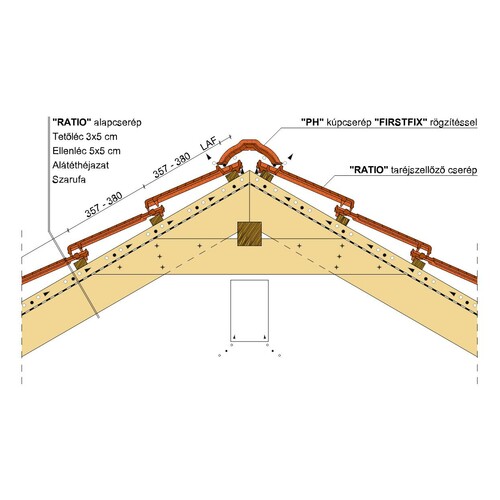

Termék műszaki rajz - Ratio gerinc 2

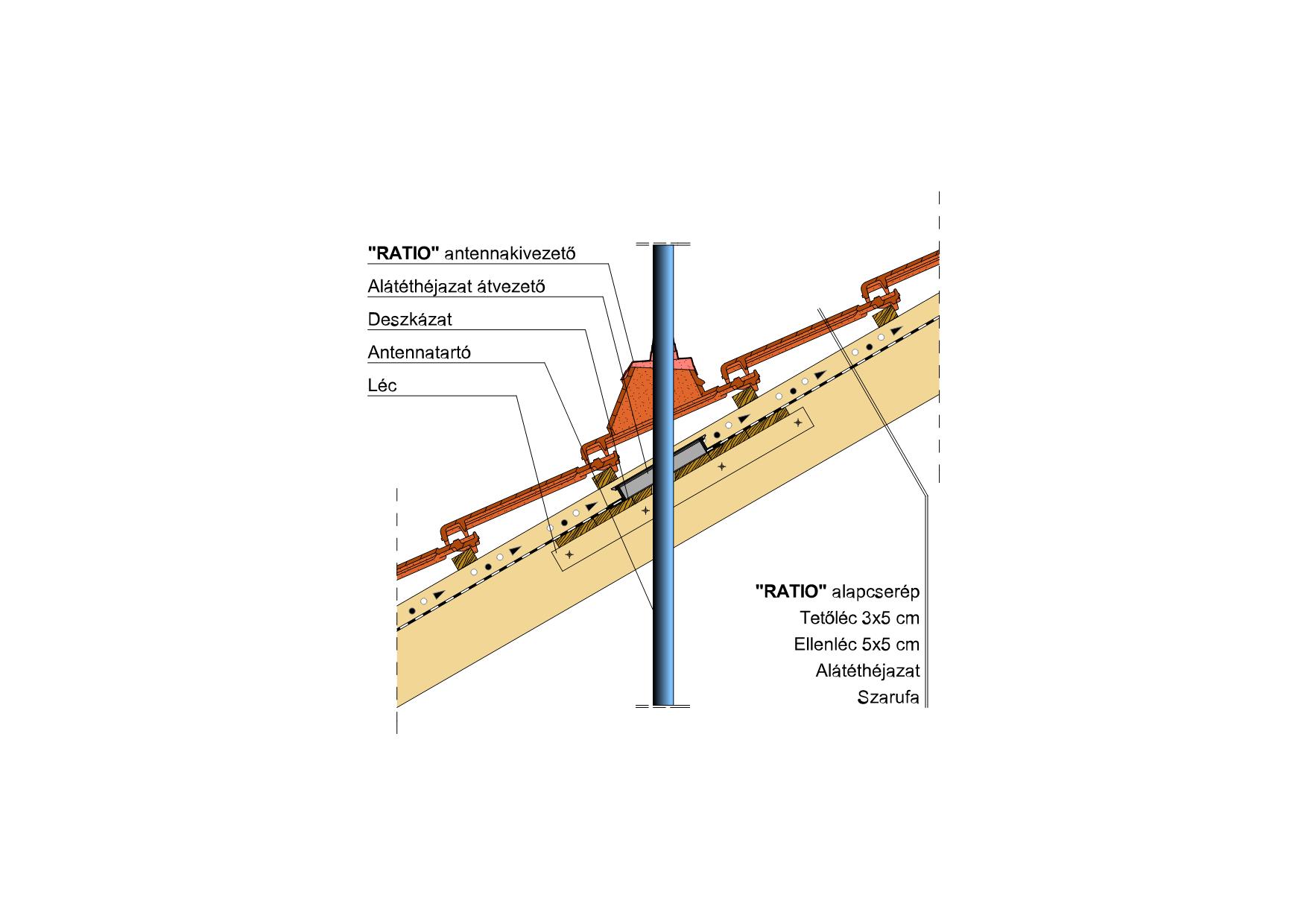

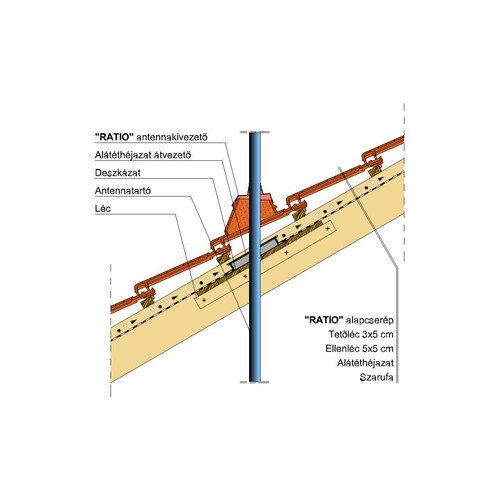

Termék műszaki rajz - Ratio antennakivezető

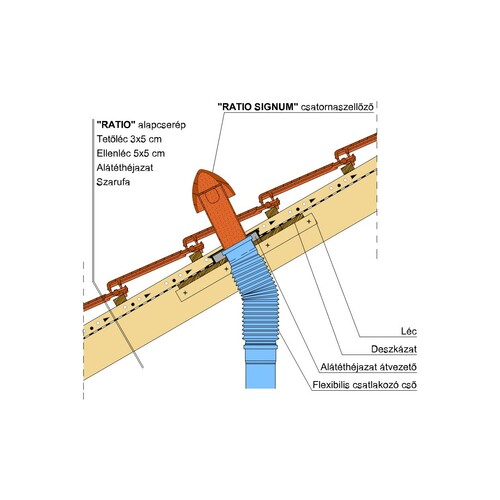

Termék műszaki rajz - Ratio signum

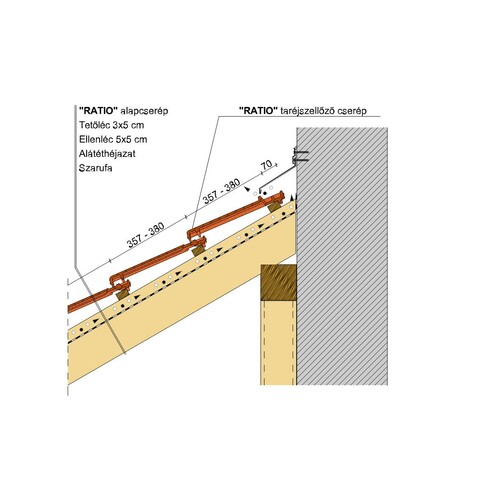

Termék műszaki rajz - Ratio falszegély

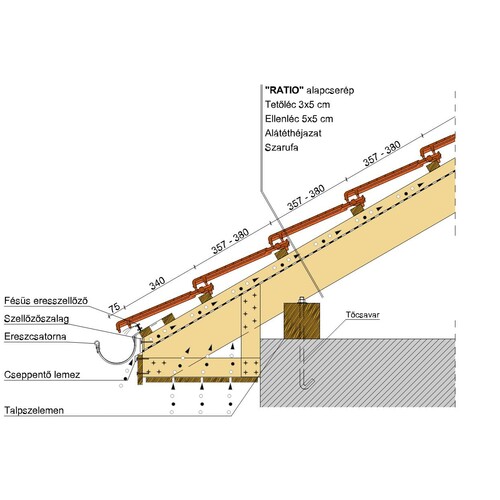

Termék műszaki rajz - Ratio eresz 2
