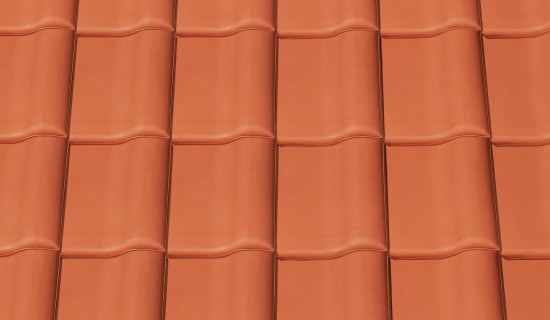

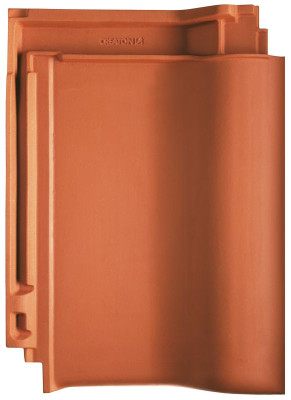

MAGNUM

A MAGNUM tetőcserép gazdaságosságának és formatervezésének köszönhetően a tetőkialakítás új dimenzióit kínálja. E mega tetőcserép európai színvonalú modern gyártási technológiája és kiváló minősége méltó gyártója, a CREATON nevéhez.

A MAGNUM egy olyan 8,2 db/m2 anyagigényű kerámia tetőcserép, amely nemcsak minősége, de szépsége és ár-érték aránya tekintetében is az élen jár.

TERMÉKJELLEMZŐK

Stílusjegyei: a tetőcserepek új dimenziója
Megaméret
UV álló engób bevonat
Nagy formátumának köszönhetően gazdaságos megoldás (8,2 db/m²)
Gyorsan és egyszerűen kivitelezhető
10°-os tetőhajlásszögtől alkalmazható
Kerámia kiegészítők széles választékával áll rendelkezésre

Technikai adat

Méret (megközelítőleg)	357 x 495 mm
Min. fedési szélesség megközelítőleg	295 mm
Átlagos fedési szélesség megközelítőleg	296 mm
Maximális fedési szélesség (megközelítőleg)	297 mm
Min. fedési hosszúság (megközelítőleg)	390 mm
Átlagos fedési hosszúság megközelítőleg	400 mm
Max. fedési hosszúság (megközelítőleg)	411 mm
Cserép szükséglet (megközelítőleg)	8.2 db/m²
Átlagos cserép szükséglet (megközelítőleg)	8.5 db/m²
Maximális cserépszükséglet (megközelítőleg)	8.7 db/m²
Kiszerelési egység súlya	4.9 kg/db
Súly / m² (megközelítőleg)	41.7 kg/m²
Súly / raklap (megközelítőleg)	848 kg
Db / mini-pack	4 db
Db / raklap	168 db

Mûszaki rajzok

LAF/FLA érték

Kúpcserép típusa	Hajlásszög	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
LAF/FLA értékek mm-ben 30x50 mm-es tetőlécezéshez
PF 2.5 db/m	FLA	100	95	90	80	70	60	50	40	30	20	10
PF 2.5 db/m	LAF	110	110	110	100	100	100	90	90	90	90	90
LAF/FLA értékek mm-ben 40x60 mm-es tetőlécezéshez
PF 2.5 db/m	FLA	110	105	100	90	80	70	60	50	40	30	20
PF 2.5 db/m	LAF	110	110	110	95	95	95	85	80	75	75	75
LAF/FLA értékek mm-ben 50x50 mm-es tetőlécezéshez
PF 2.5 db/m	FLA	120	115	110	100	90	85	75	65	60	50	50
PF 2.5 db/m	LAF	105	105	105	90	90	85	75	70	65	65	60

„LAF”: felső léc távolsága a gerinccsúcstól „mm”-ben

„FLA” : a gerincléc távolsága a gerinccsúcstól „mm”-ben

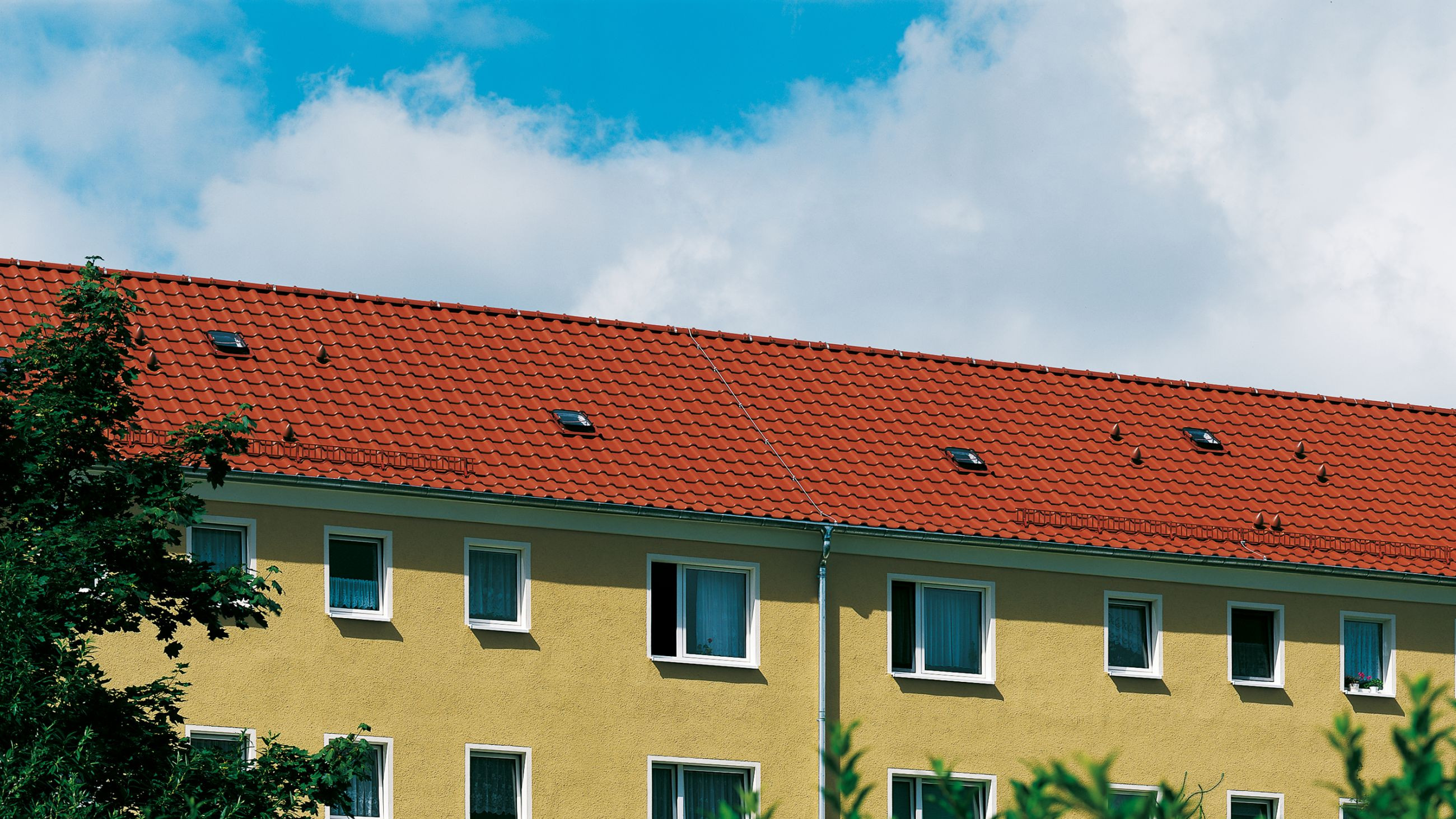

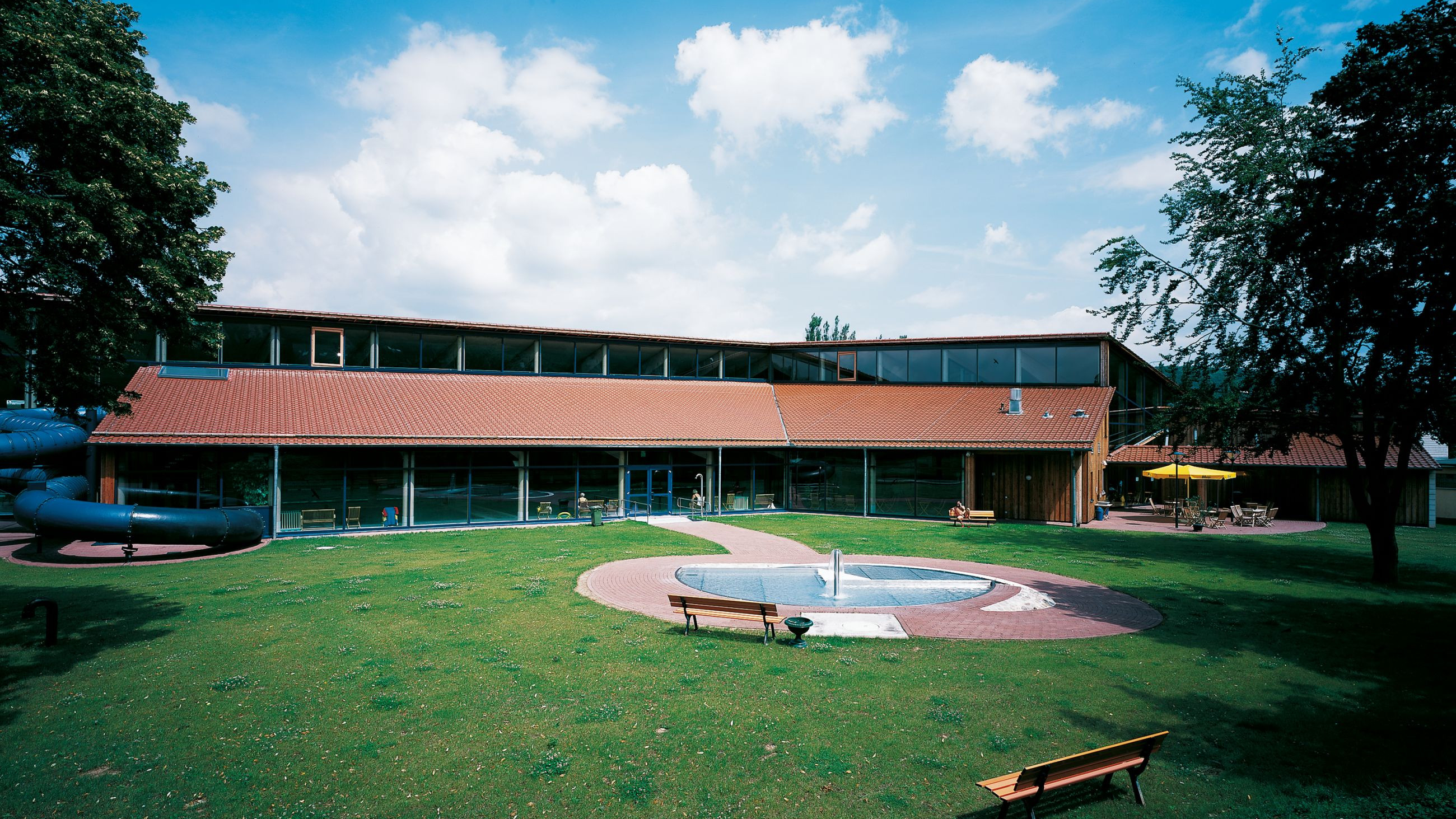

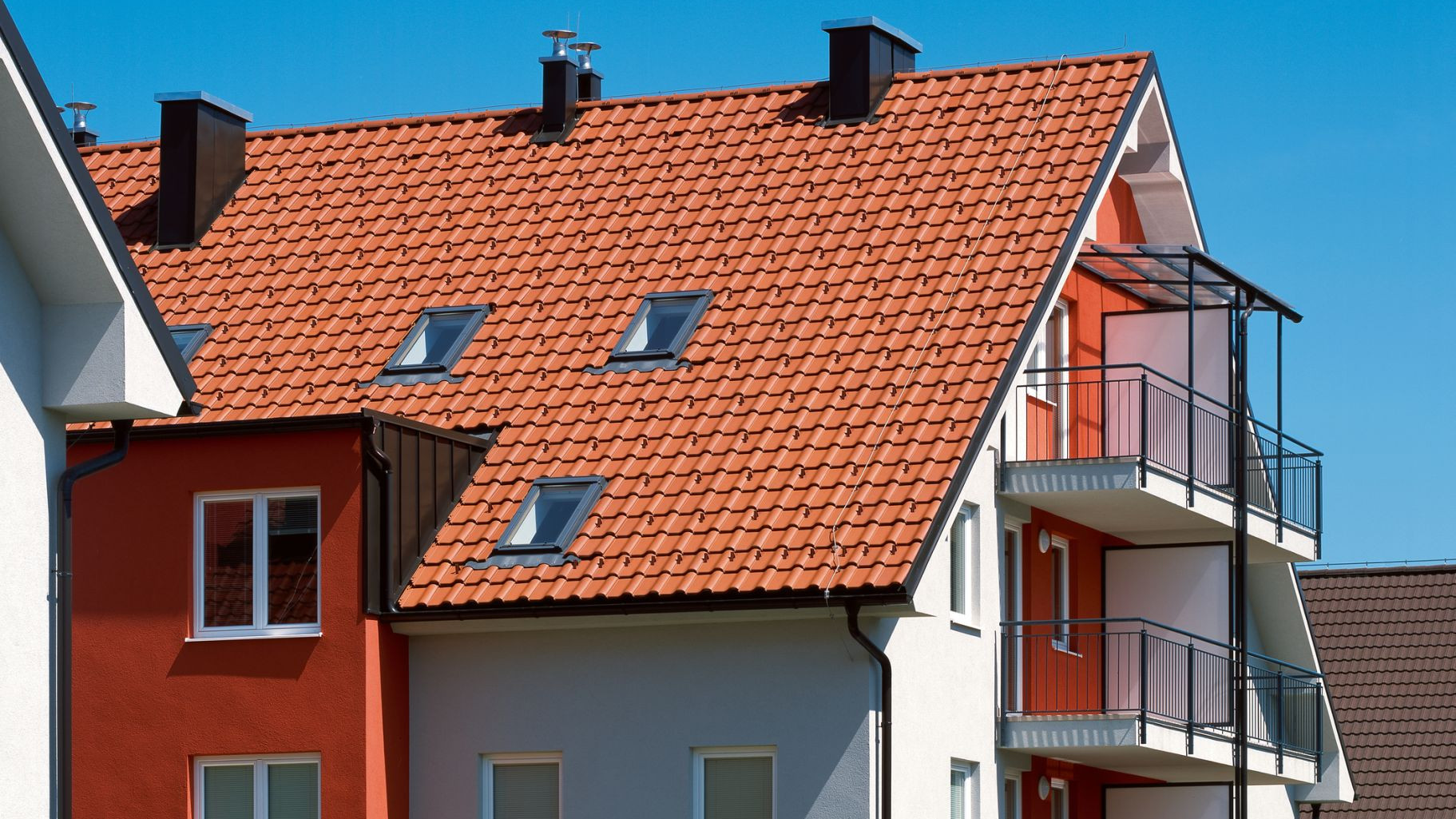

Referenciák

tovább

TOVÁBB

TOVÁBB >>

TOVÁBB >>

TOVÁBB >>

Kiegészítők választéka

MAGNUM félcserép

MAGNUM szegélycserép jobb

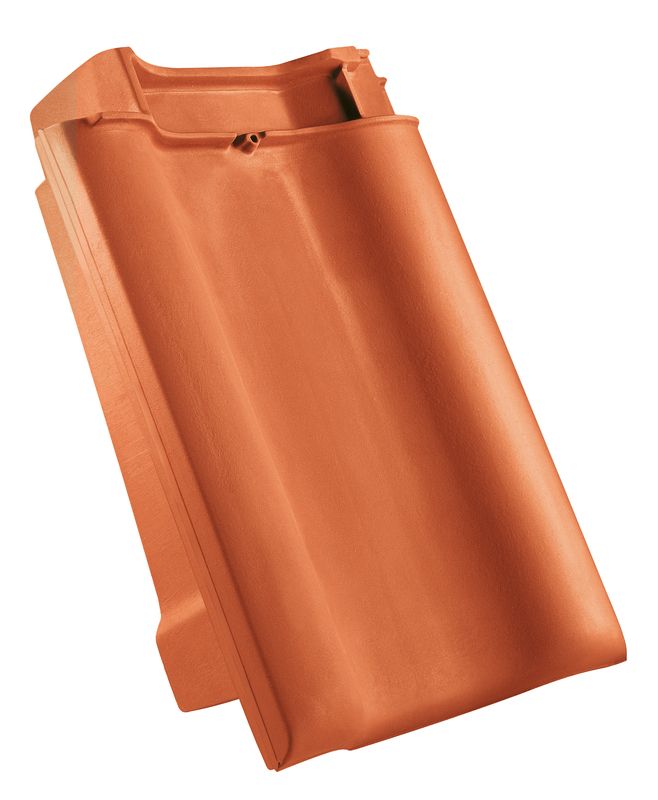

MAGNUM szegélycserép bal

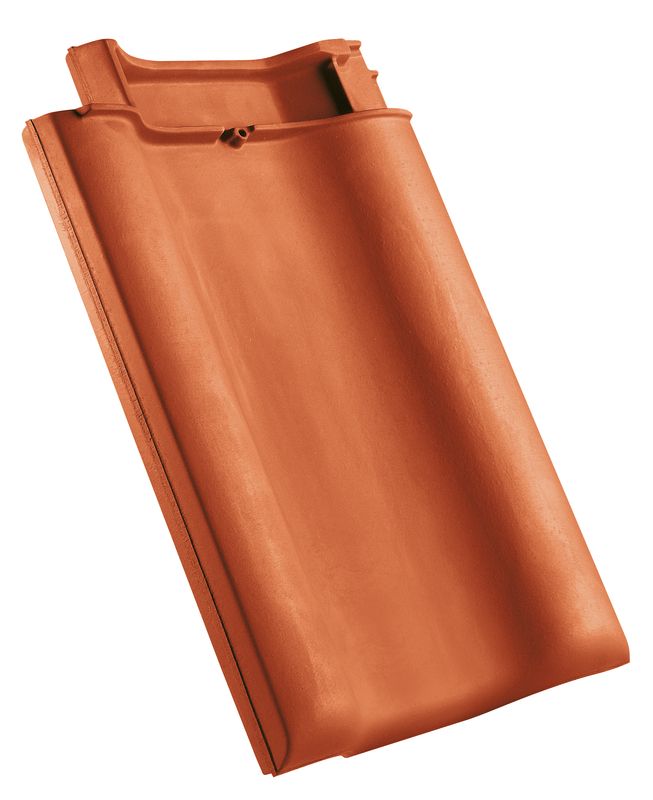

MAGNUM kettőshullámú cserép

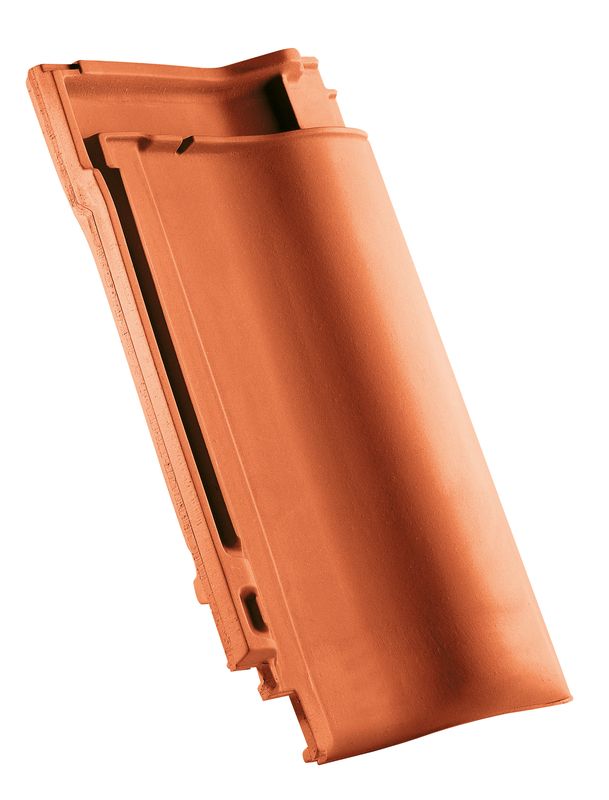

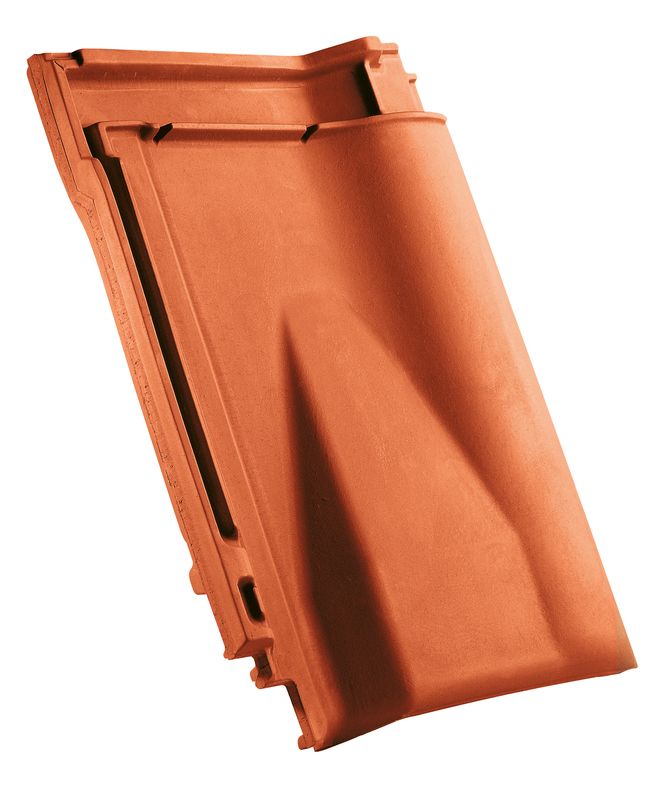

MAGNUM szellőzőcserép

MAGNUM taréjszellőző cserép

MAGNUM taréjszellőző-félcserép

MAGNUM taréjszellőző szegélycserép jobb

MAGNUM taréjszellőző szegélycserép bal

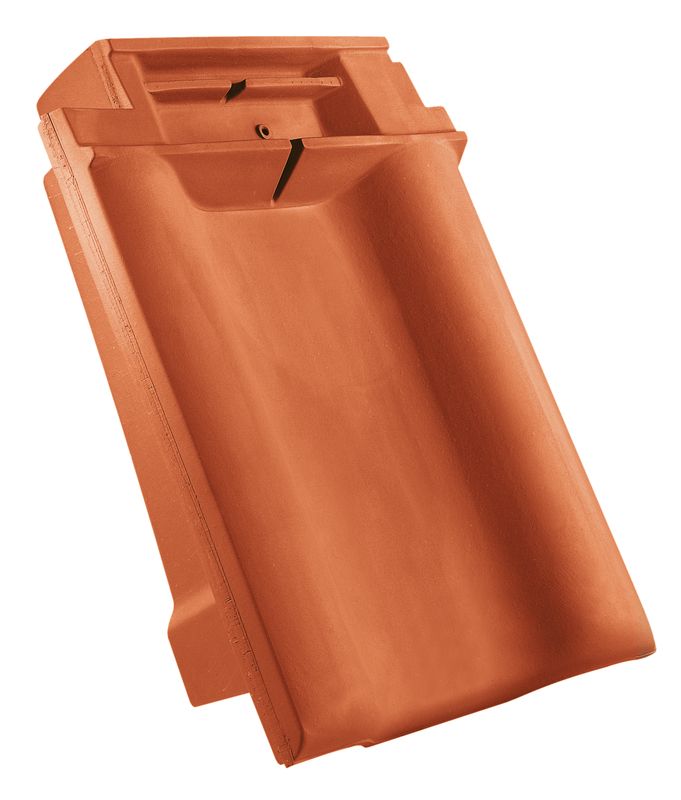

MAGNUM kettőshullámú taréjszellőző cserép

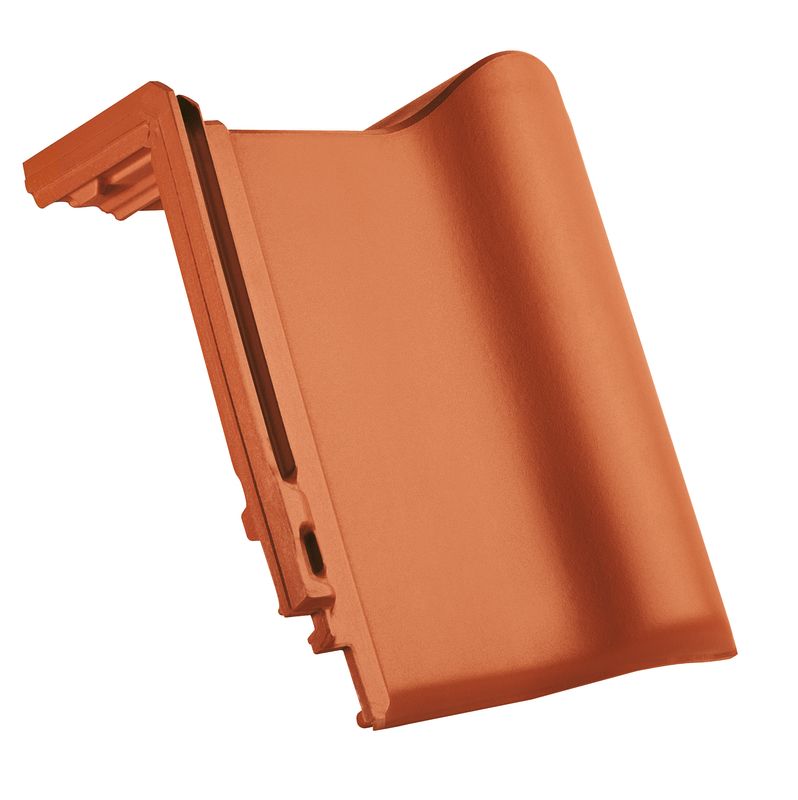

MAGNUM félnyeregtető cserép normál dísztített

MAGNUM félnyeregtető szegélycserép, normál dísztített, jobb

MAGNUM félnyeregtető szegélycserép, normál dísztített, bal

MAGNUM félnyeregtető félcserép normál dísztített

Termékcsalád a tető szellőzéséhez és átvezetésekhez

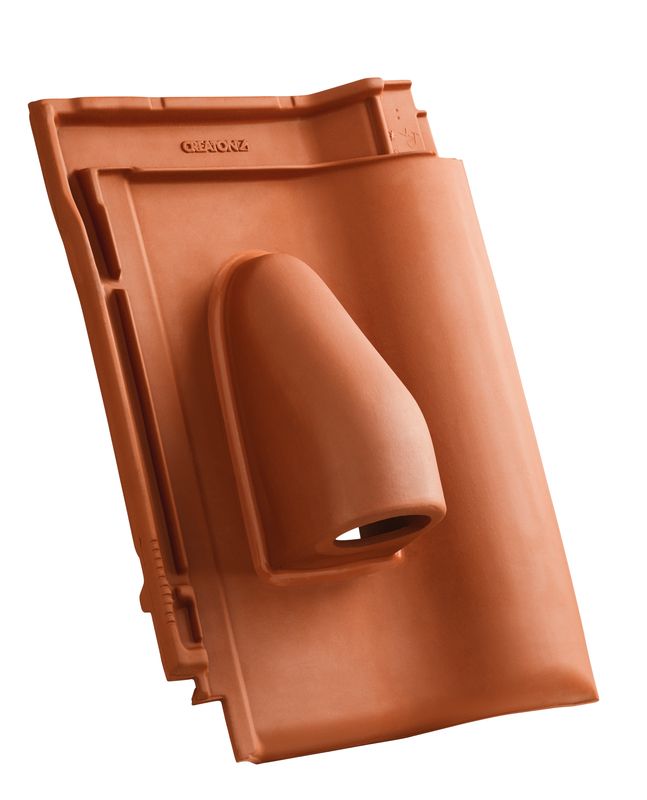

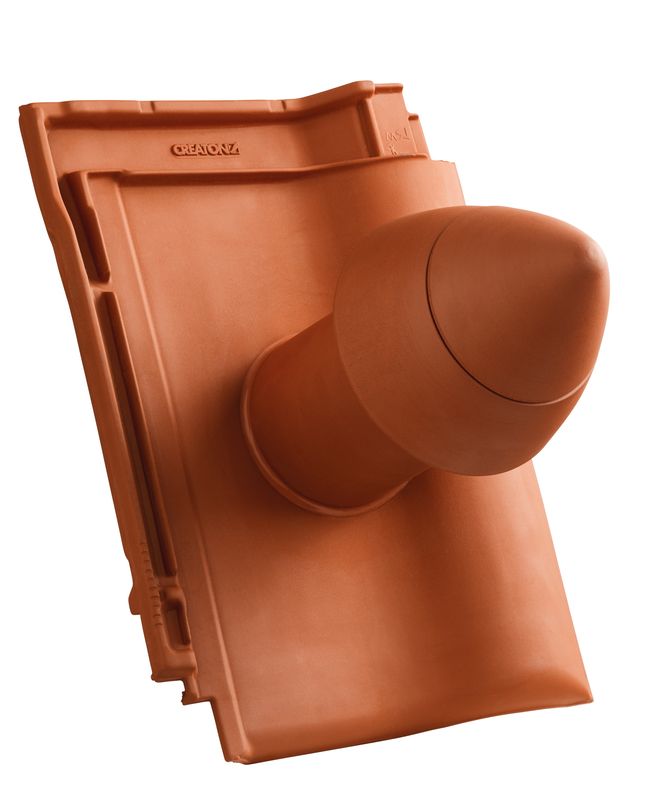

MAGNUM SIGNUM kerámia csatornaszellőző-cserép DN 100mm, lecsavarható fedéllel, fólia csatlakoztató gyűrűvel és rugalmas csőcsatlakozóval

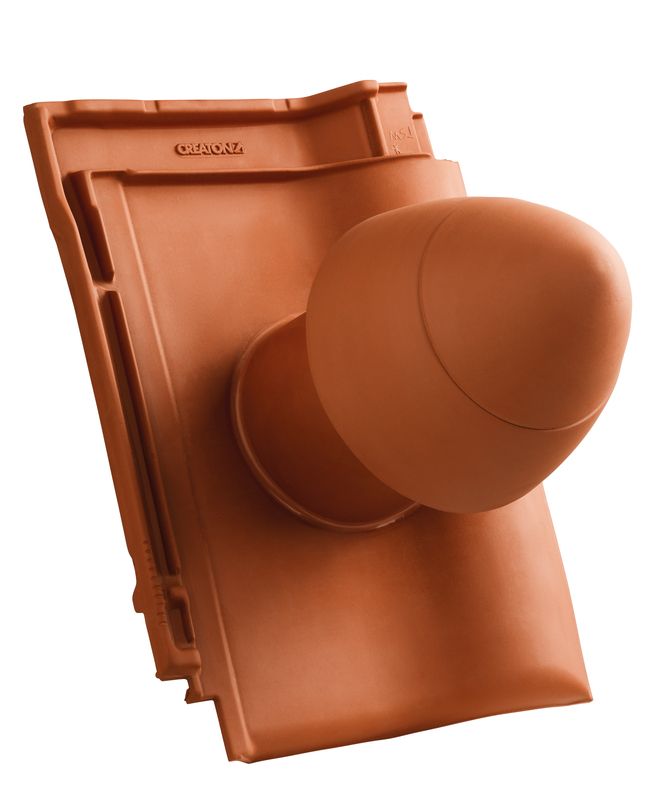

MAGNUM SIGNUM kerámia csatornaszellőző-cserép DN 125 mm, kivehető fedlappal, fólia csatlakoztató gyűrűvel és rugalmas csővel

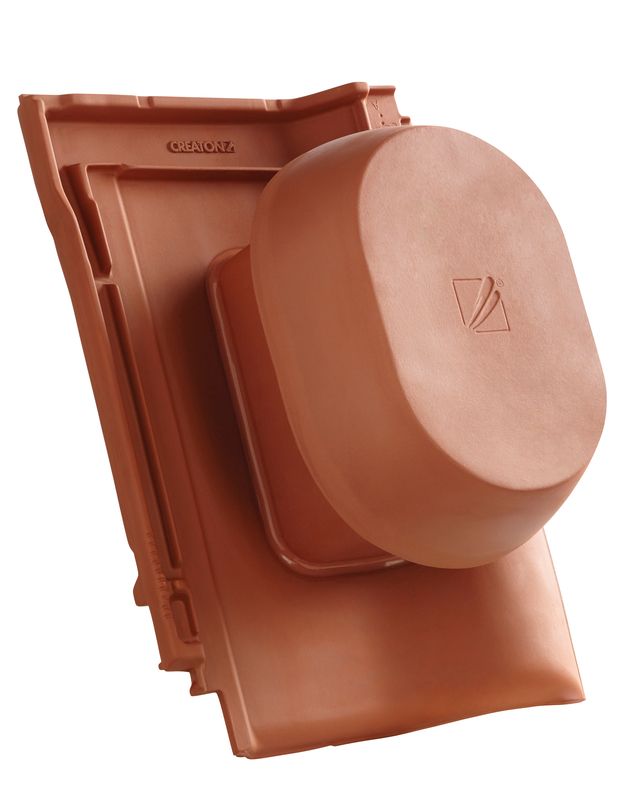

MAGNUM SIGNUM kerámia csatornaszellőző szellőző DN 150/160 mm, fólia csatlakoztató gyűrűvel

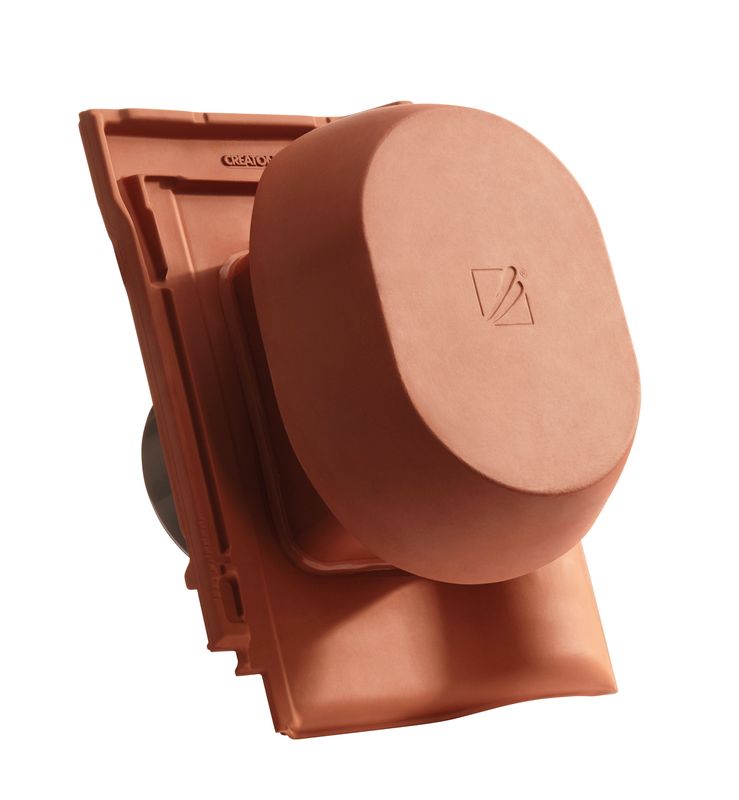

MAGNUM SIGNUM kerámia csatornaszellőző szellőző DN 200 mm, fólia csatlakoztató gyűrűvel

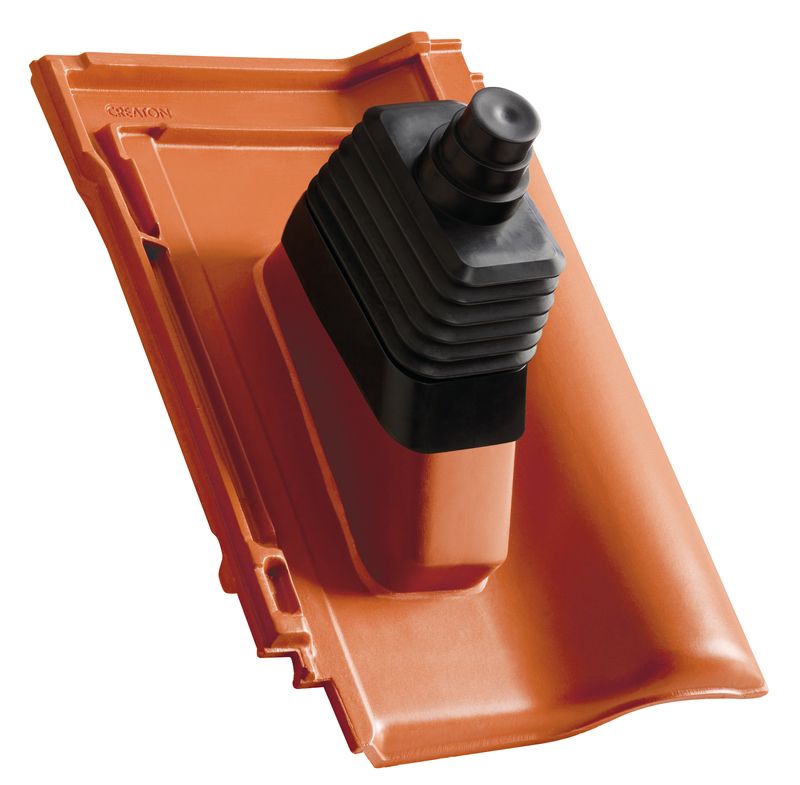

MAGNUM antenna átvezető

MAGNUM szolárátvezető-cserép

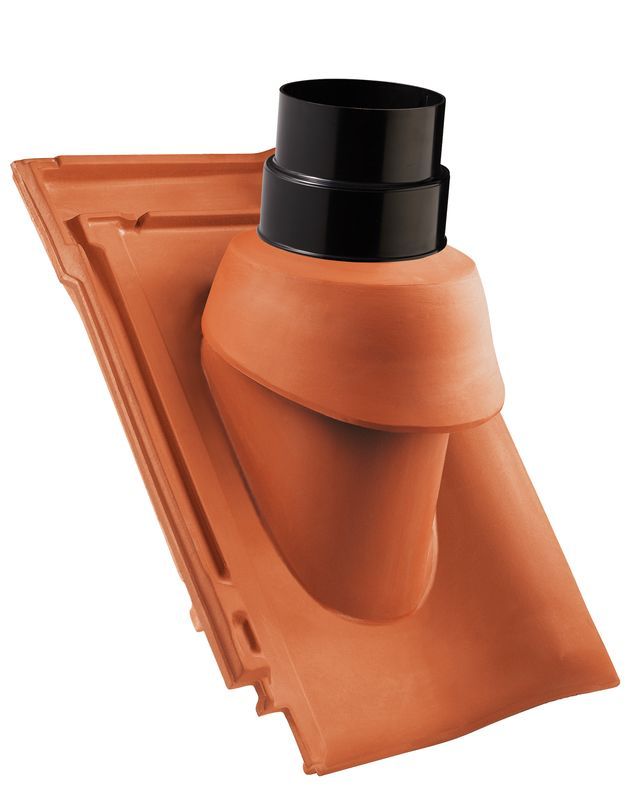

MAGNUM gázkémény átvezető NW 110

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Univerzális, rugalmas csőcsatlakoztó DN 200

Univerzális alátéthéjazat csatlakoztató adapter NW 13,5

Univerzális alátéthéjazat csatlakoztató adapter NW 20

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Termékcsalád a tető részleteihez és a vihar elleni védelemhez.

MAGNUM fényáteresztő cserép (akril)

Viharkapocs cink-alumínium, beakasztós 30/50-as lécezéshez (MAG, FUT)

Viharkapocs cink-alumínium, beakasztós 40/60-as lécezéshez (MAG, FUT)

Viharkapocs cink-alumínium, beakasztós 40/60-as lécezéshez (BAL, PRE) és 40/50-es lécezéshez (FUT, MAG)

Viharkapocs cink-alumínium, beütős minden lécezéshez (VIV, GRA, MAX)

Kúpkapocs, alumínium, PDZ (univerzális félnyeregtető rögzítő kapocs)

Nemesacél csavar tömítéssel , hossz: 60 mm

Nemesacél kapocs vágott cseréphez 10-13 mm

Fal- és kéményszegély, alumínium 300 mm

Fal- és kéményszegély, alumínium 450 mm

Fal- és kéményszegély, PIB 300 mm

Fésűs ereszszellőző

Tetőkibúvó ablak 45 x 55 cm, fém, egyszeresen felületkezelt biztonsági üveggel

Hőszigetelt tetőkibúvó ablak 55 x 78 cm

Antenna és parabolaantenna rúd, galvanizált, vagy színesre festett acél

Akril festék 250 ml

Él- és gerinc lezárások

AUT kúpcserép PF

AUT kezdő- és zárókorong, kerámia PF

AUT funkcionális kezdő és zárókorong, kerámia PF

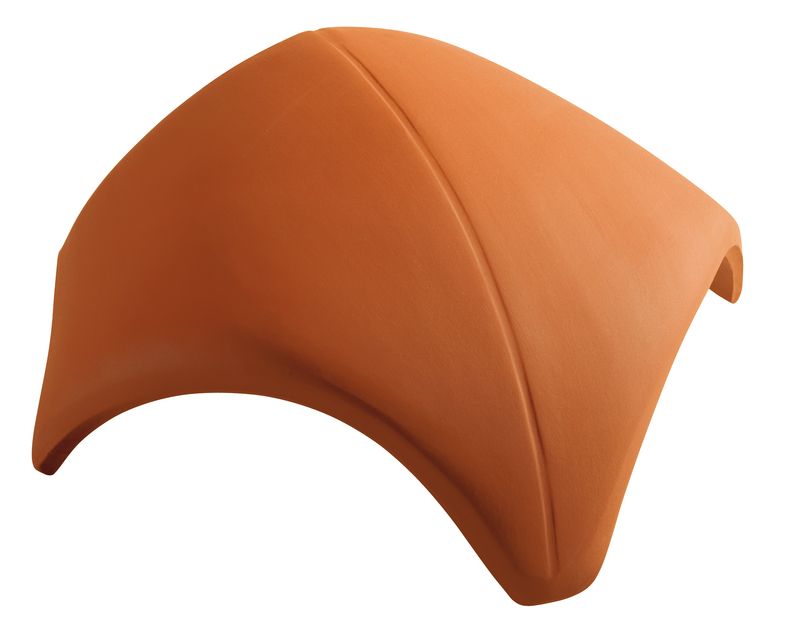

AUT kezdőkúp, kerámia PF

AUT kezdőkúp, kerámia, kerek kapcsolódással PF

AUT kezdőkúp, kerámia, kagyló formájú végelemmel PF

AUT elosztókúp 3 tengelyű PF

AUT elosztókúp 4 tengelyű PF

Kúpkapocs, alumínium PF

FIRSTFIX kúpkapocs, nemesacél PF

FIRSTFIX kúpkapocs huzal

FIRSTFIX rögzítőkészlet

Kúpalátét 220 (CREAROLL ALU)

Kúpalátét 300 (CREAROLL ALU)

Kúpalátét 220 (CREAROLL PP)

Kúpalátét 310 (CREAROLL PP)

Kúpalátét 390 (CREAROLL PP)

Termékválaszték hófogáshoz, tetőbiztonsághoz és napelem rögzítéshez

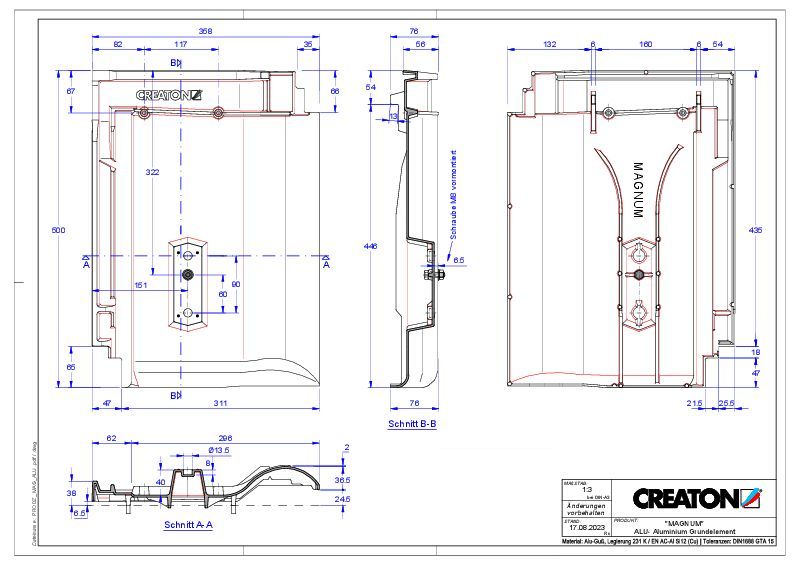

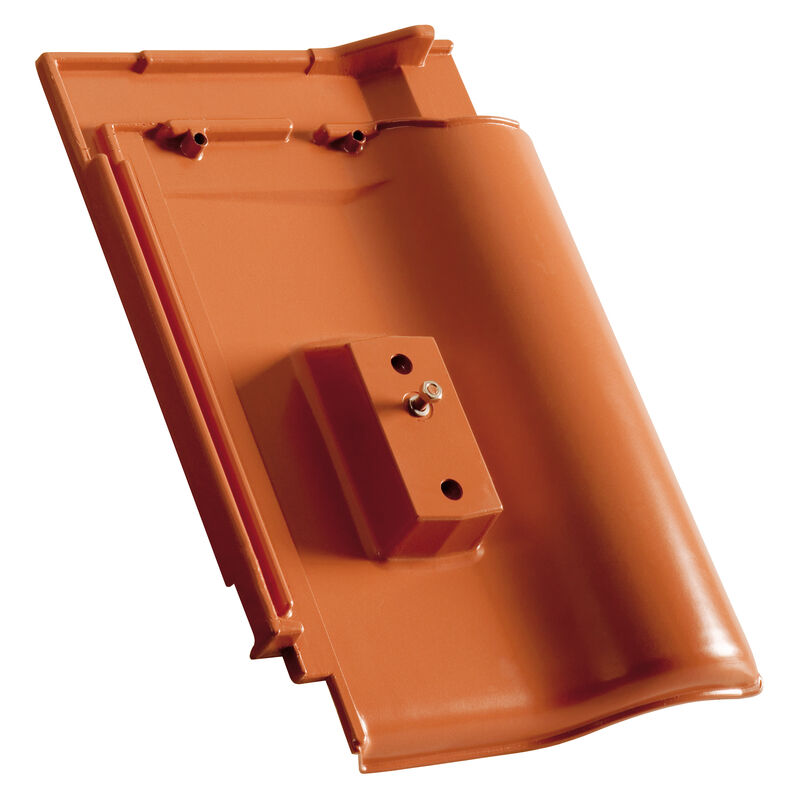

MAGNUM alumínium alapelemelem

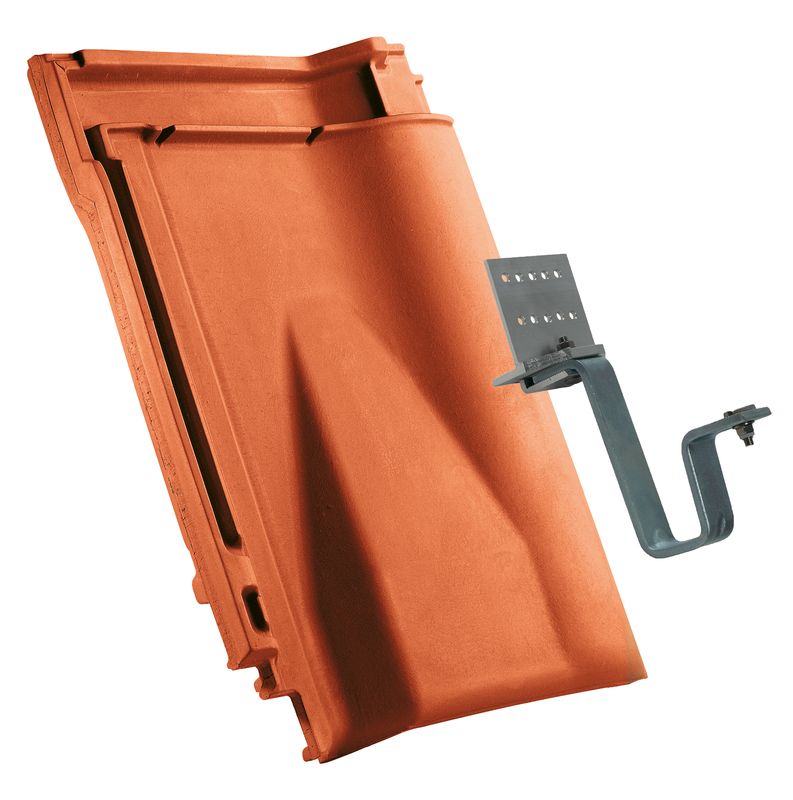

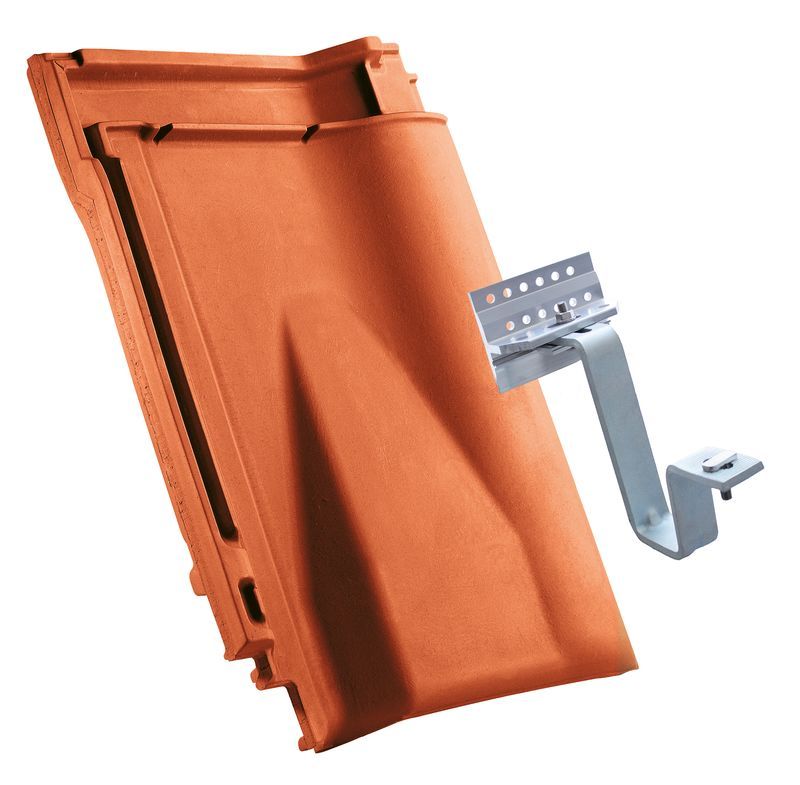

Szolárelem tartó

MAG rendszer szolárelem tartó 30 mm-es lécezéshez

MAG rendszer szolárelem tartó 40 mm-es lécezéshez

Egylábas elem

Rövid járórárcs

Hósszú járórács

Rönkfa tartó

Hegyi hófogó támaszték

Kerek cső, átmérő: Ø 40 mm, hossz: 3 m

Univerzális hegyi hófogó végsapkák

Tetőlétra

Tetőlétra tartó

Hófogórács tartó

MAGNUM hófogó

Alumínium járórács 150 x 25 cm

Hófogórács

Csőössszekötő Ø 32 mm

Letöltések

Prospektusok és dokumentumok
Magnum Termékkatalógus
CREATON katalógus
CREATON Inspirációk
CREATON Színek
CREATON Tartozékok
CREATON Függő ereszcsatorna katalógus
Kerámia tetőcserép garancia
Teljesítmény Nyilatkozat
CREATON PIR Alkalmazástechnika
Sajtolt cserép - Alkalmazástechnika
Tárolási és Kezelési Útmutató
Mûszaki rajzok

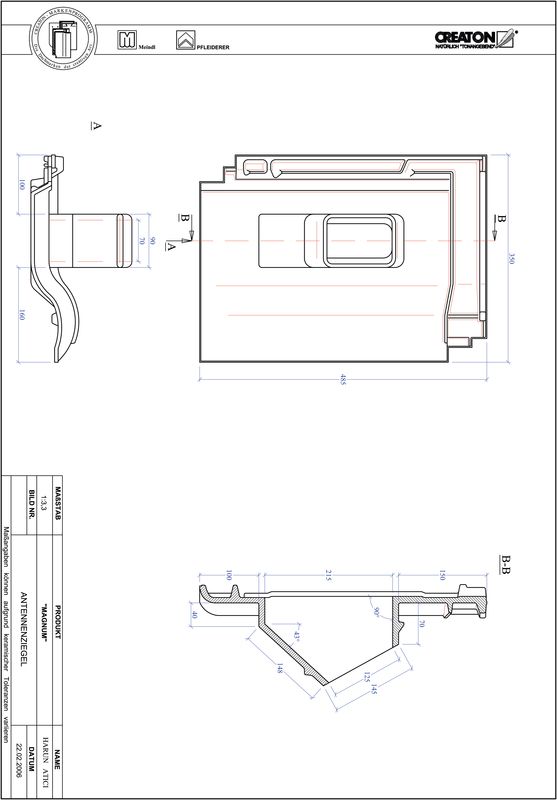

# MAG_ANTENNE_ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 44 kB

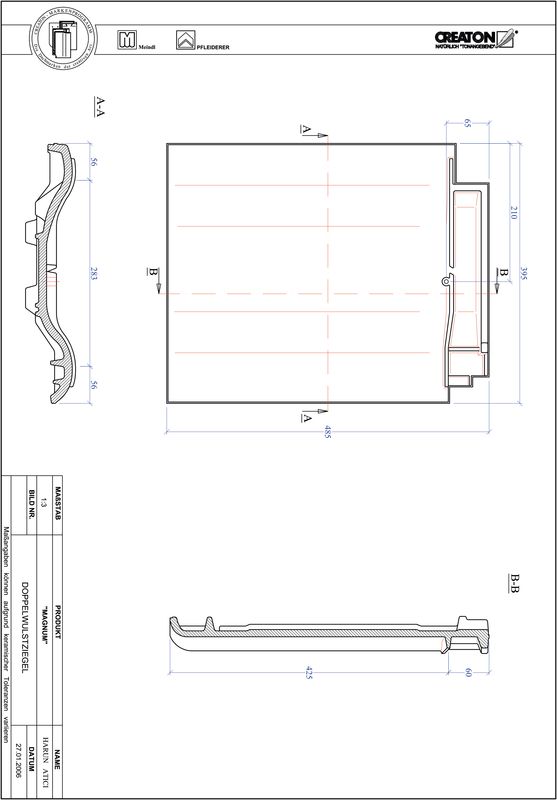

# MAG_DWZ_DWZ
pdf | 106 kB
dwg | 118 kB
jpeg | 43 kB

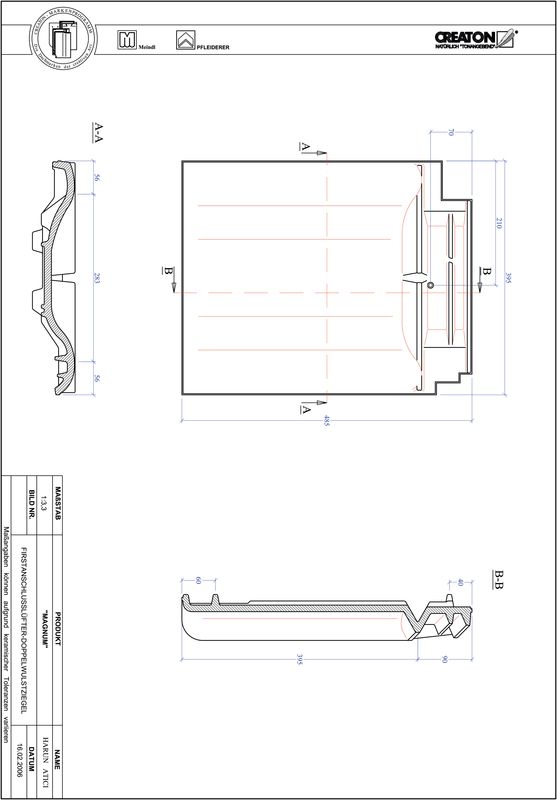

# MAG_FALDWZ_FALDWZ
pdf | 113 kB
dwg | 119 kB
jpeg | 42 kB

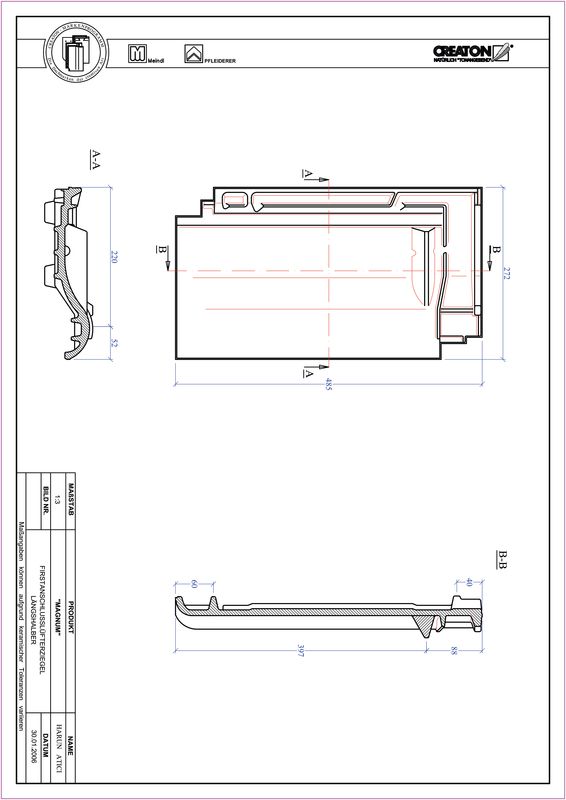

# MAG_FALLH_FALLH
pdf | 95 kB
dwg | 122 kB
jpeg | 50 kB

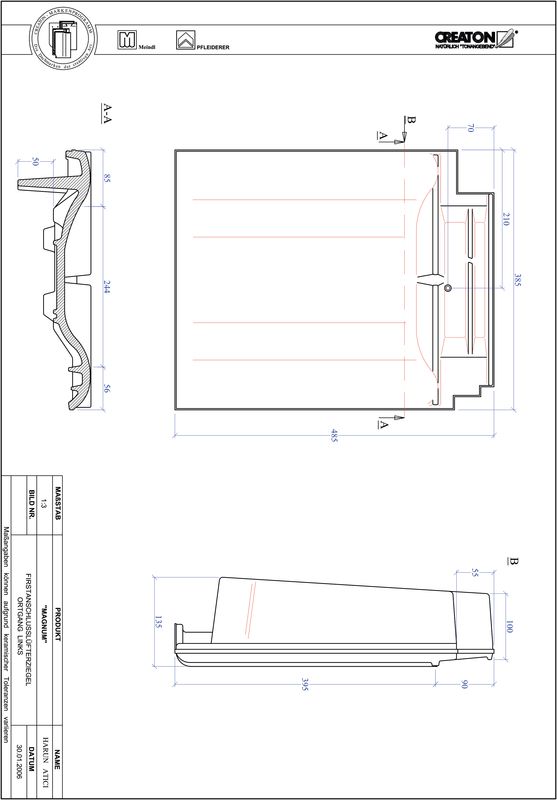

# MAG_FALOGL_FALOGL
pdf | 113 kB
dwg | 116 kB
jpeg | 44 kB

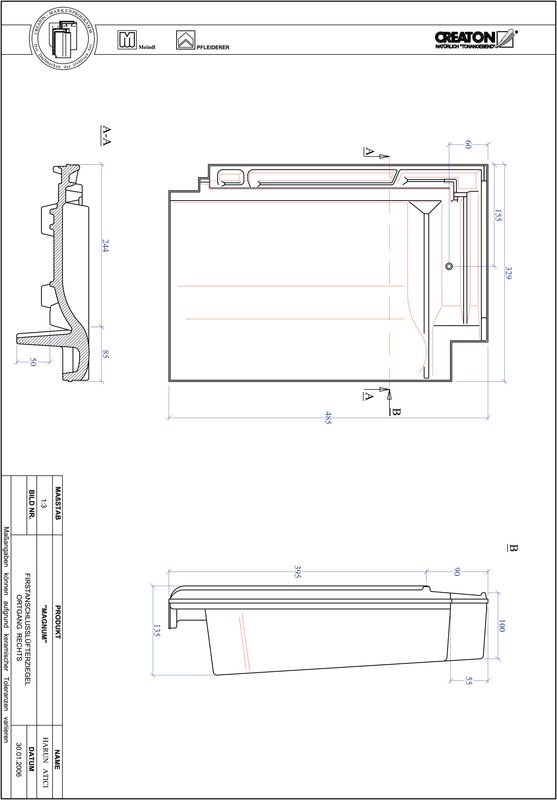

# MAG_FALOGR_FALOGR
pdf | 114 kB
dwg | 109 kB
jpeg | 43 kB

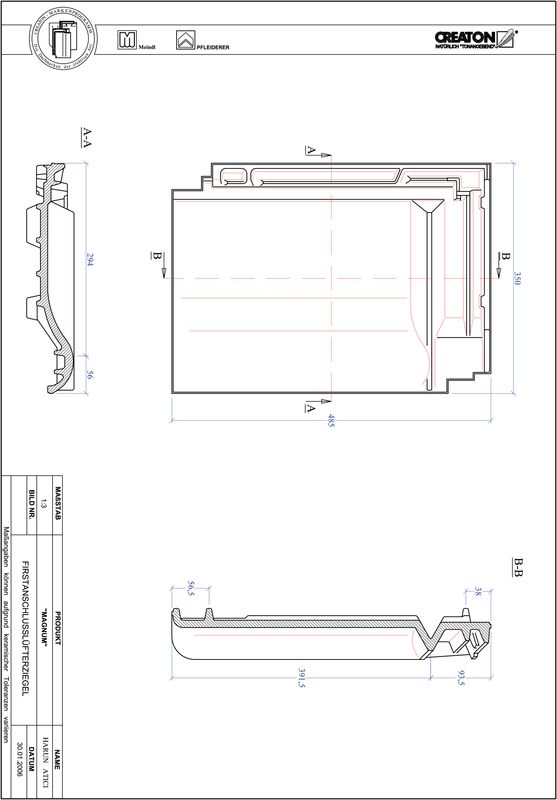

# MAG_FALZ_FALZ
pdf | 112 kB
dwg | 110 kB
jpeg | 45 kB

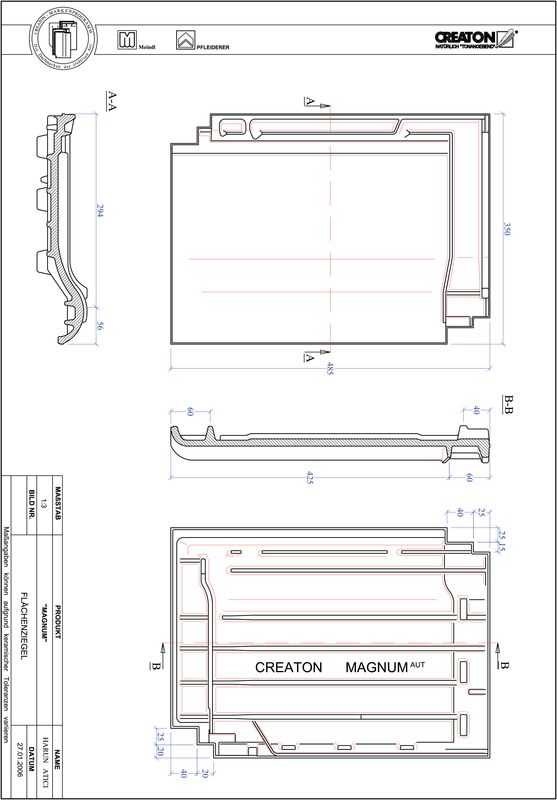

# MAG_FLA_FLA
pdf | 121 kB
dwg | 136 kB
jpeg | 58 kB
# MAG_GRUNDALU_GRUNDALU
pdf | 225 kB
dwg | 290 kB
jpeg | 71 kB

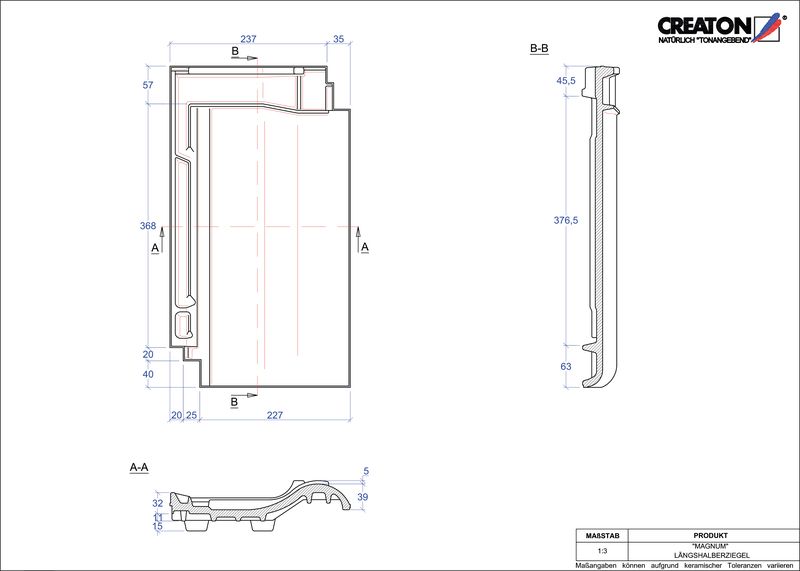

# MAG_LH_LH
pdf | 64 kB
dwg | 143 kB
jpeg | 36 kB

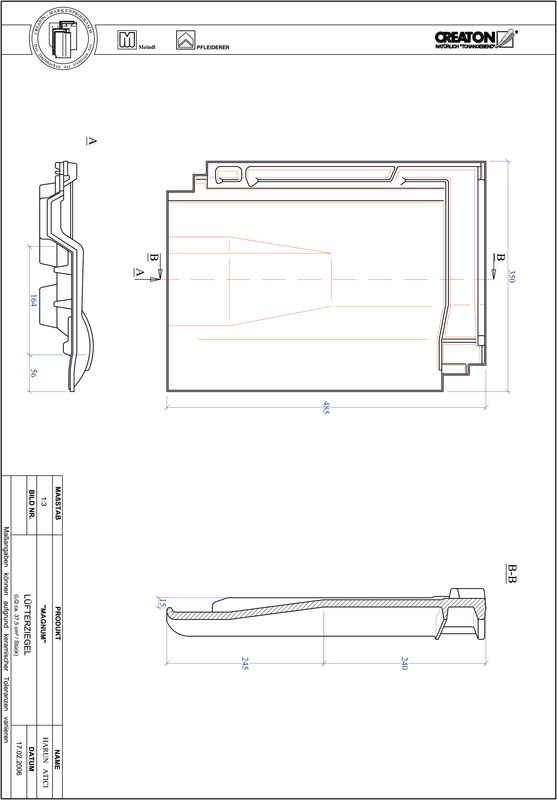

# MAG_LUEFTZ_LUEFTZ
pdf | 104 kB
dwg | 115 kB
jpeg | 42 kB

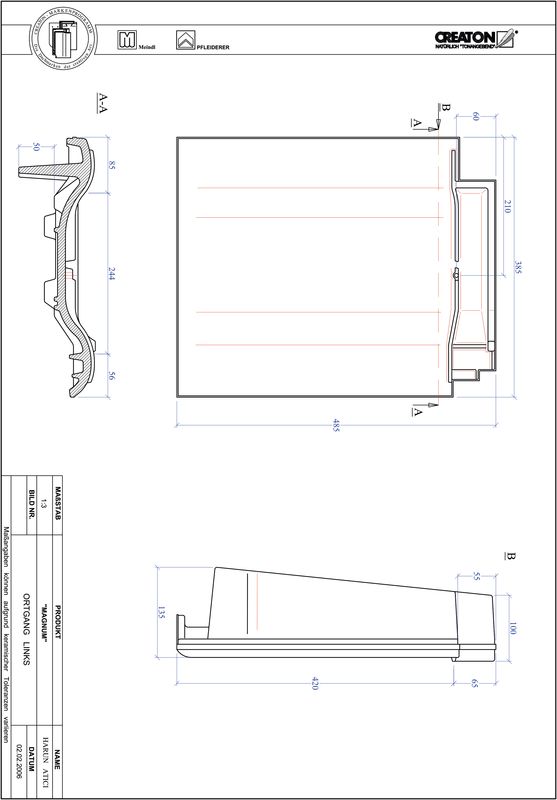

# MAG_OGL_OGL
pdf | 107 kB
dwg | 118 kB
jpeg | 43 kB

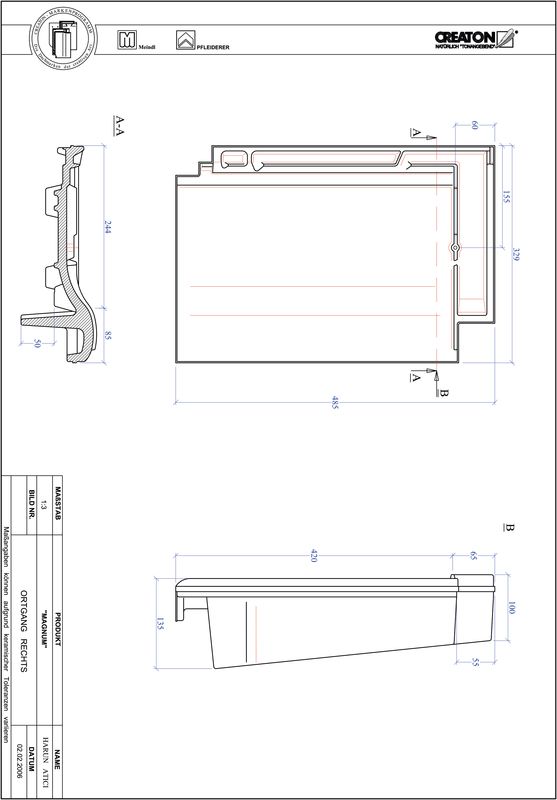

# MAG_OGR_OGR
pdf | 107 kB
dwg | 121 kB
jpeg | 43 kB

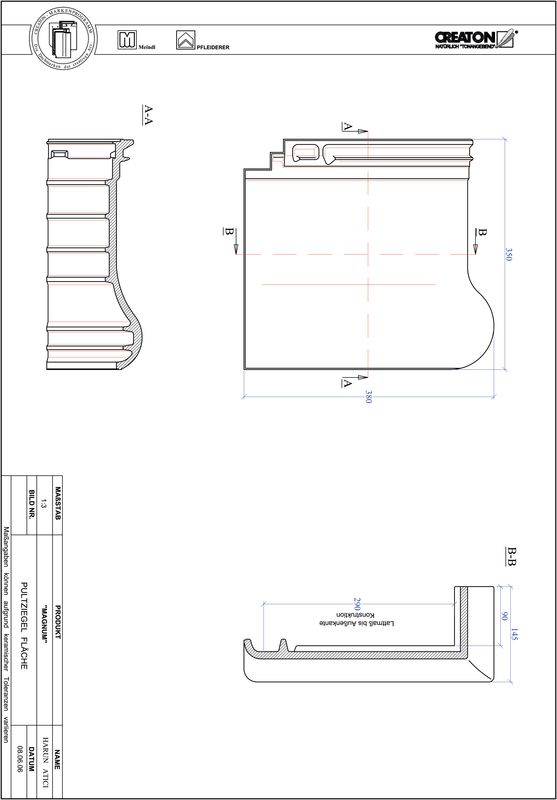

# MAG_PULTFLA_PULTFLA
pdf | 109 kB
dwg | 113 kB
jpeg | 41 kB

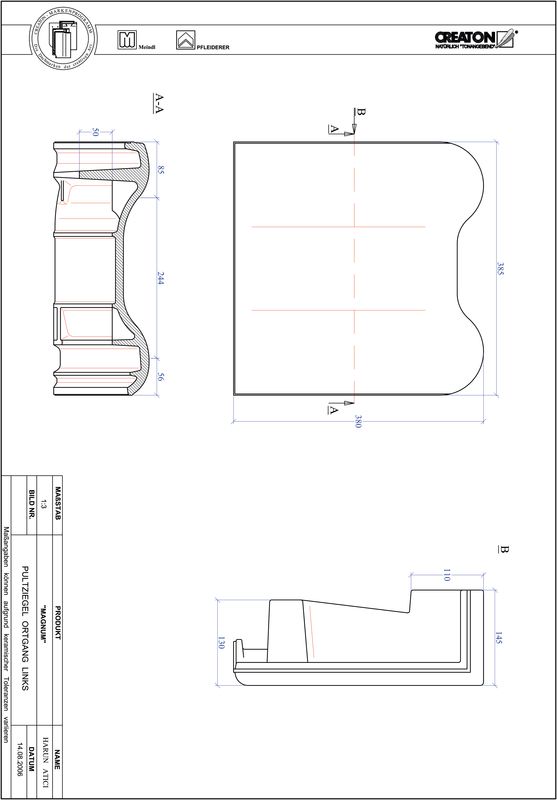

# MAG_PULTOGL_PULTOGL
pdf | 103 kB
dwg | 107 kB
jpeg | 40 kB

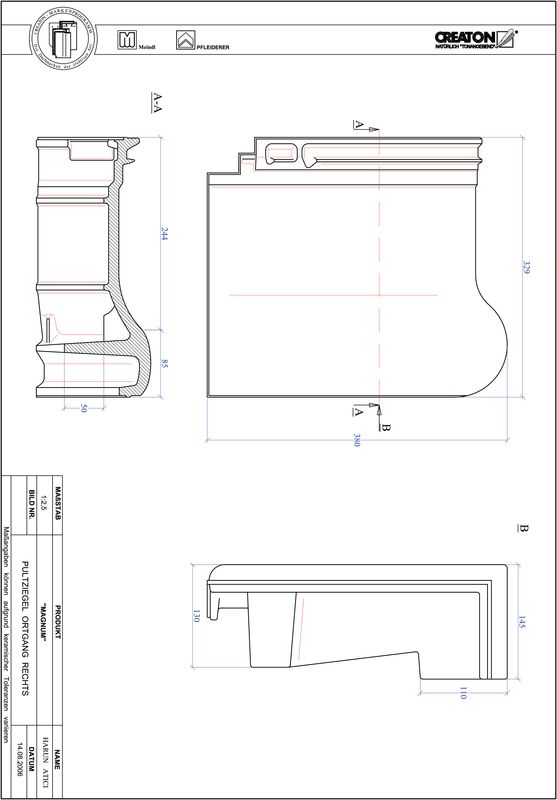

# MAG_PULTOGR_PULTOGR
pdf | 103 kB
dwg | 111 kB
jpeg | 44 kB

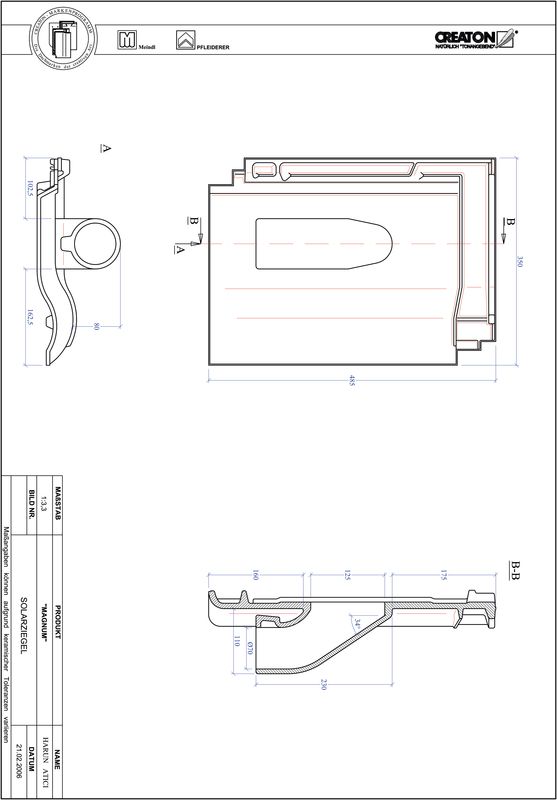

# MAG_SOLAR_SOLAR
pdf | 111 kB
dwg | 123 kB
jpeg | 43 kB
# MAG_THERME_THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 44 kB
# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

MAGNUM

TERMÉKJELLEMZŐK

Technikai adat

Mûszaki rajzok

LAF /FLA értékek

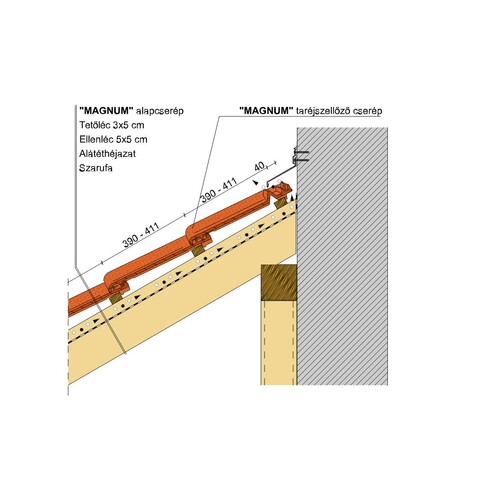

Termék műszaki rajz - Magnum falszegély

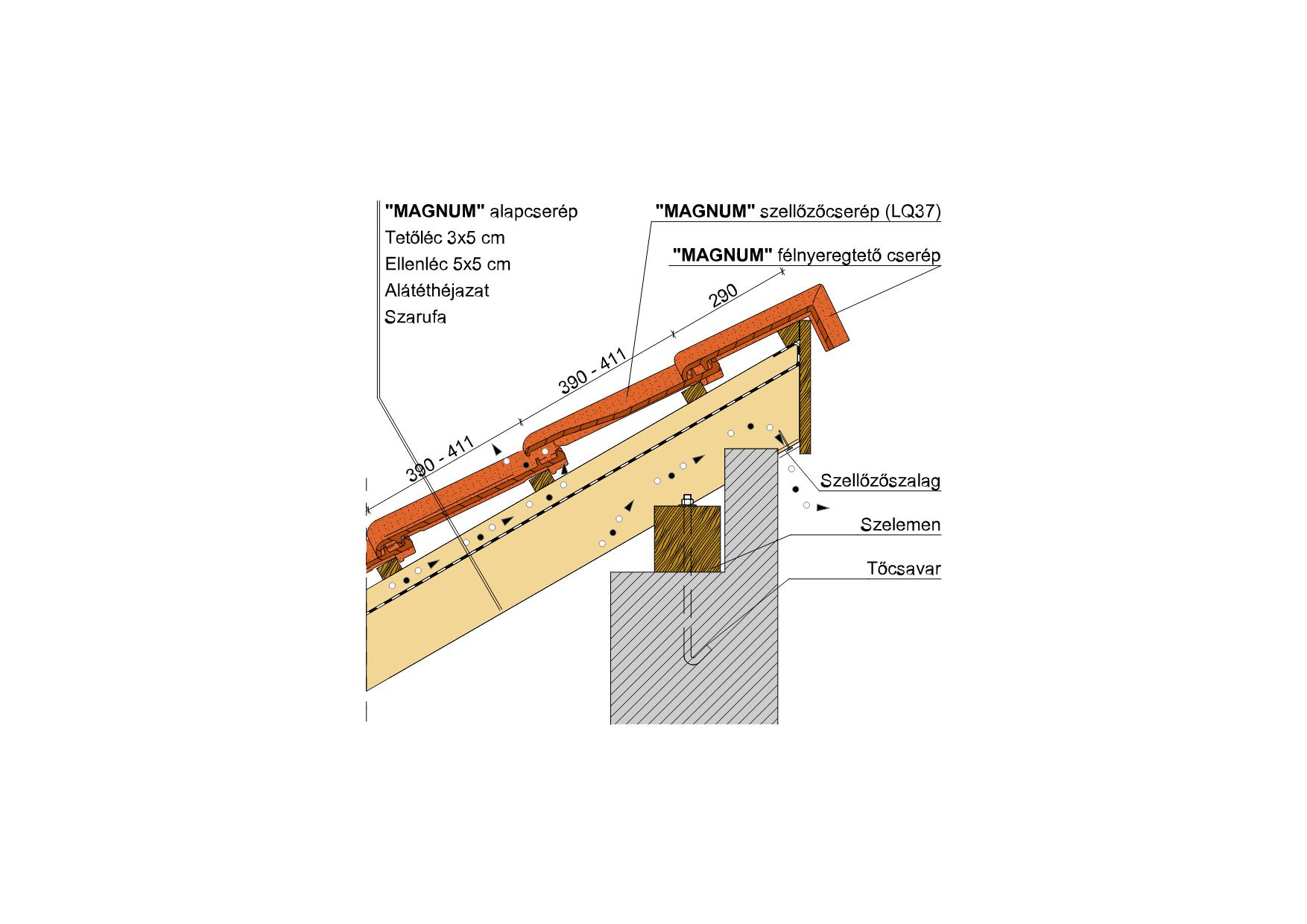

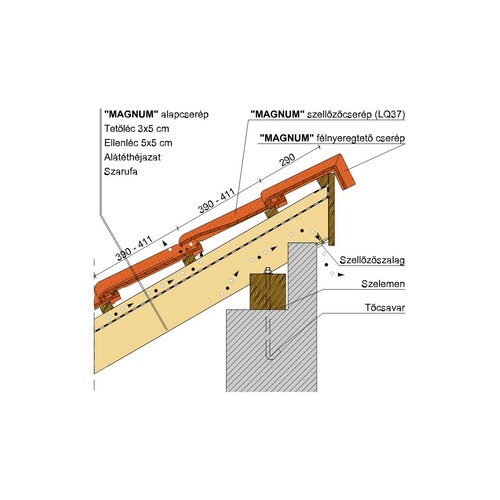

Termék műszaki rajz - Magnum félnyereg

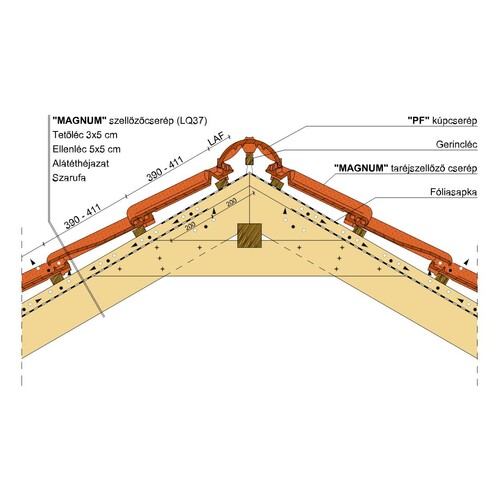

Termék műszaki rajz - Magnum gerinc 1

Termék műszaki rajz - Magnum gerinc 2

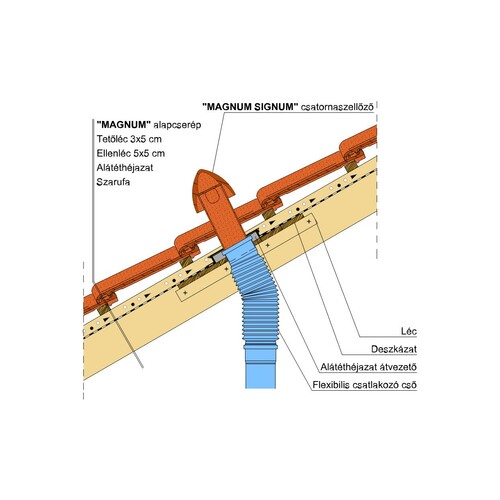

Termék műszaki rajz - Magnum signum

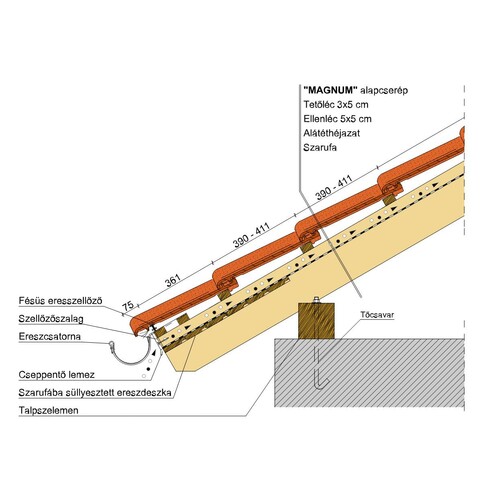

Termék műszaki rajz - Magnum eresz 1

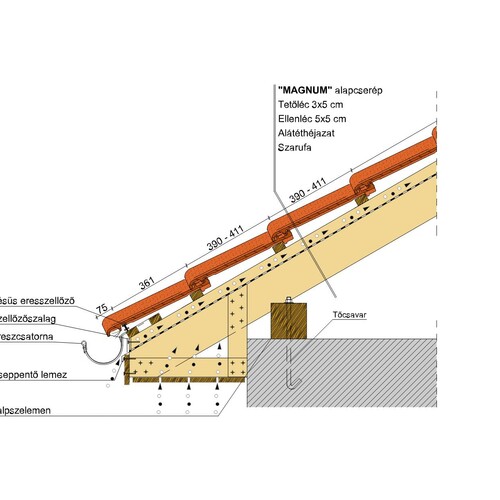

Termék műszaki rajz - Magnum eresz 2

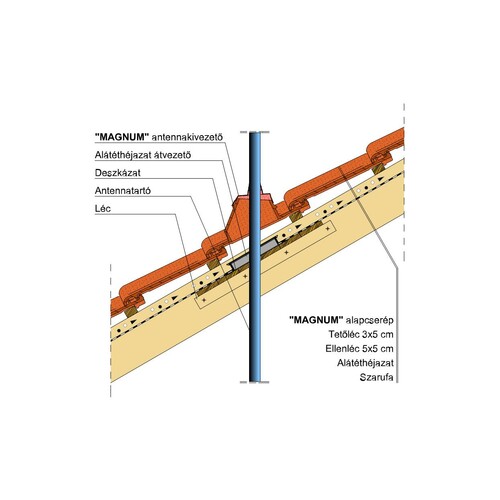

Termék műszaki rajz - Magnum antenna kivezető
