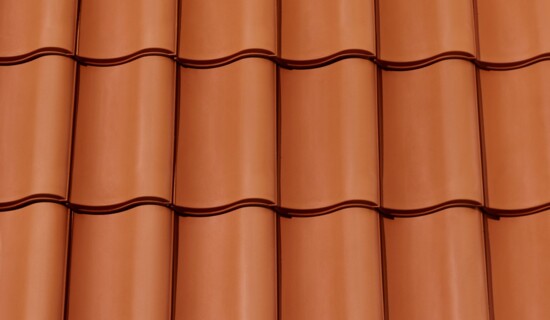

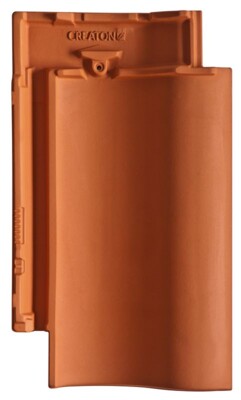

MELODIE

A könnyű, eltolható nagyhullámú tetőcserép.

MELODIE - az extra könnyű, extra rugalmas és extra biztonságos tetőcserép. 3,2 kg-os alacsony darabsúlyával a MELODIE mindenekelőtt könnyen feldolgozható, ezáltal a tetőmunkálatok egyszerűen és gyorsan kivitelezhetők.

Extra rugalmassága a tetőhossz-játéknál annyit tesz: minél több, annál jobb, egyértelmű előnye a könnyű és gyors feldolgozhatóságnak. Emellett a rugalmas és tetszetős formátum jól mutat a kicsi és részleteiben kidolgozott tetőfelületeken.

A tökéletes hornyolási technika révén a MELODIE optimális átfedést tesz lehetővé még maximális eltolhatósági tartománynál is. Így még extrém időjárási körülmények között is tökéletesen esőbiztos.

TERMÉKJELLEMZŐK

Stílusjegyei: északi charme
Északias nagy hullámú forma
Kis súlyának köszönhetően jól kezelhető
Kis méretének köszönhetően rugalmas megoldás (minimális anyagigény 13,7 db/m²) akár kis méretű tetőfelületek esetén is
Csapóeső ellen kiemelkedő védelemmel rendelkezik
10°-os tetőhajlásszögtől alkalmazható
Kerámia kiegészítők széles választékával áll rendelkezésre

Technikai adat

Méret (megközelítőleg)	255 x 440 mm
Min. fedési szélesség megközelítőleg	208 mm
Átlagos fedési szélesség megközelítőleg	209 mm
Maximális fedési szélesség (megközelítőleg)	210 mm
Min. fedési hosszúság (megközelítőleg)	314 mm
Átlagos fedési hosszúság megközelítőleg	330 mm
Max. fedési hosszúság (megközelítőleg)	347 mm
Cserép szükséglet (megközelítőleg)	13.7 db/m²
Átlagos cserép szükséglet (megközelítőleg)	14.5 db/m²
Maximális cserépszükséglet (megközelítőleg)	15.3 db/m²
Kiszerelési egység súlya	3.3 kg/db
Súly / m² (megközelítőleg)	47.9 kg/m²
Súly / raklap (megközelítőleg)	819 kg
Db / mini-pack	6 db
Db / raklap	240 db

Mûszaki rajzok

LAF/FLA érték

Kúpcserép típusa	Hajlásszög	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
LAF/FLA értékek mm-ben 30x50 mm-es tetőlécezéshez
PMoN 2.5 db/m	FLA	115	115	105	100	95	90	80	75	75	70	70
PMoN 2.5 db/m	LAF	50	50	45	40	30	20	15	15	15	10	10
PZ 2.5 db/m	FLA	110	110	105	100	90	85	80	70	65	60	50
PZ 2.5 db/m	LAF	65	65	65	60	60	60	50	50	45	40	40
LAF/FLA értékek mm-ben 40x60 mm-es tetőlécezéshez
PMoN 2.5 db/m	FLA	125	125	115	110	105	100	90	85	80
PMoN 2.5 db/m	LAF	50	50	45	35	25	15	10	10	10
PZ 2.5 db/m	FLA	120	120	115	110	100	95	90	80	75	50	55
PZ 2.5 db/m	LAF	65	65	65	55	55	55	45	40	30	25	25
LAF/FLA értékek mm-ben 50x50 mm-es tetőlécezéshez
PMoN 2.5 db/m	FLA	135	135	125	120	115	115	105
PMoN 2.5 db/m	LAF	45	45	40	30	20	5	0
PZ 2.5 db/m	FLA	130	130	125	120	1210	110	105	95	95	90	90
PZ 2.5 db/m	LAF	60	60	60	50	50	45	35	30	20	15	10

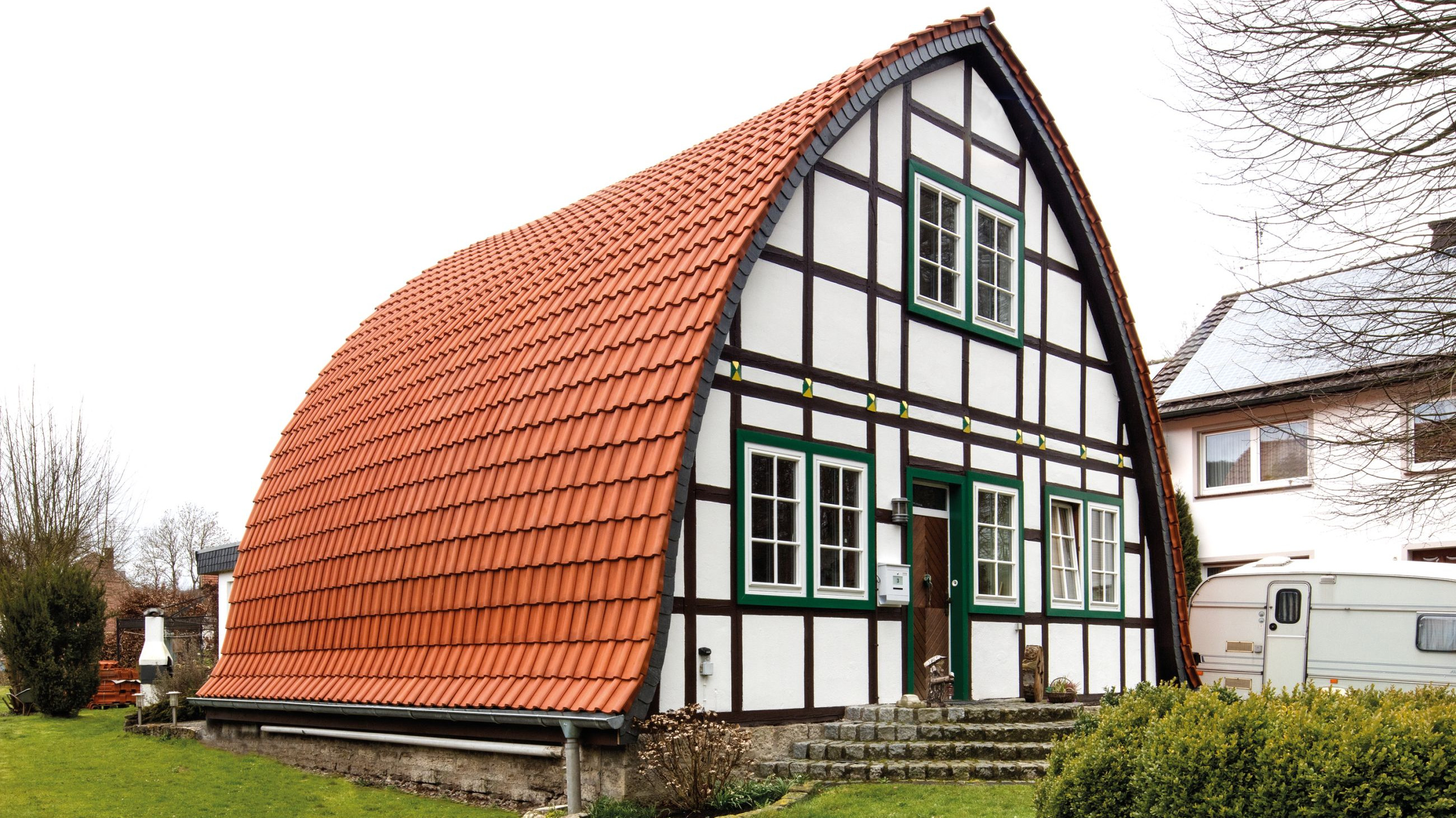

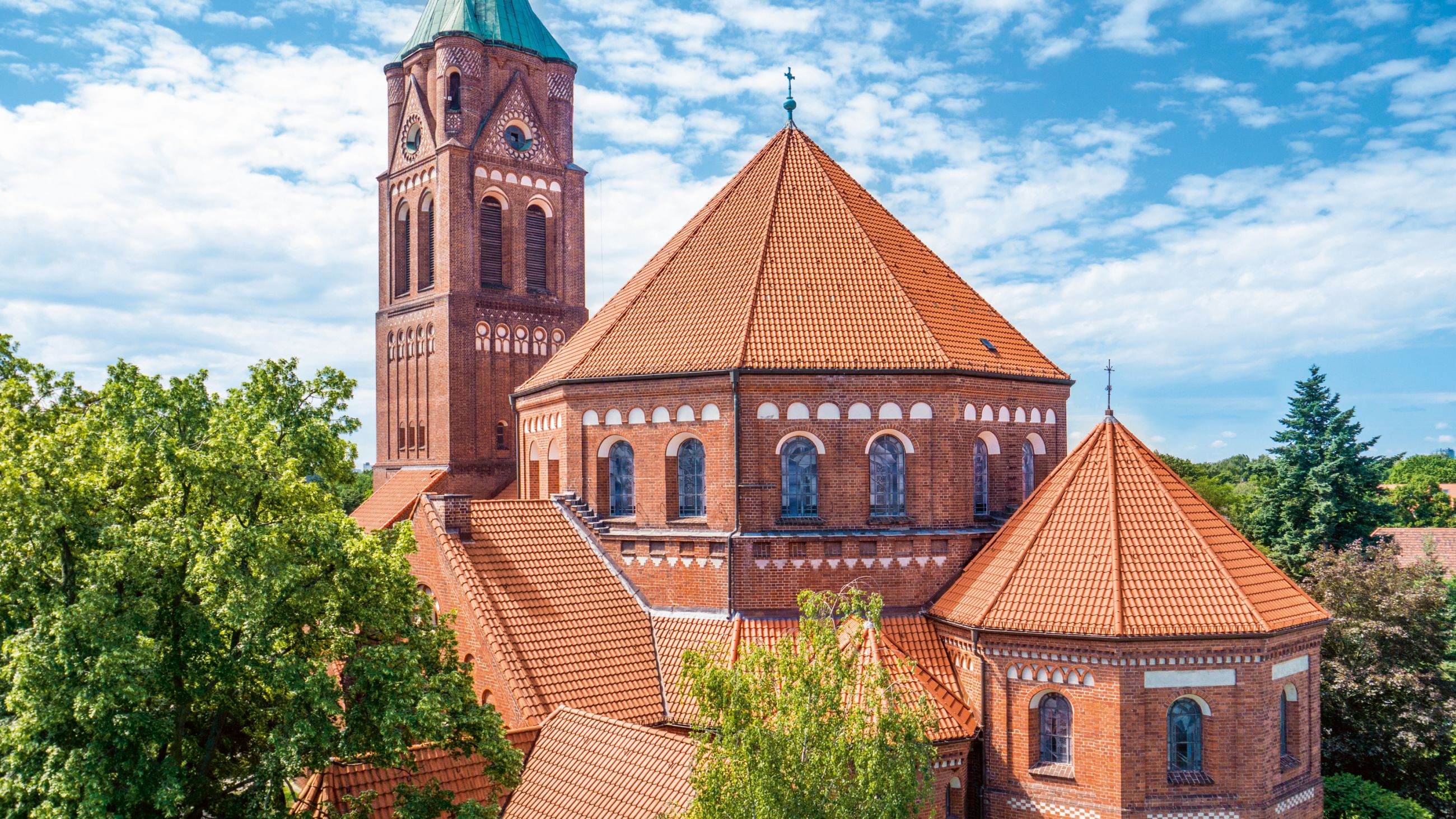

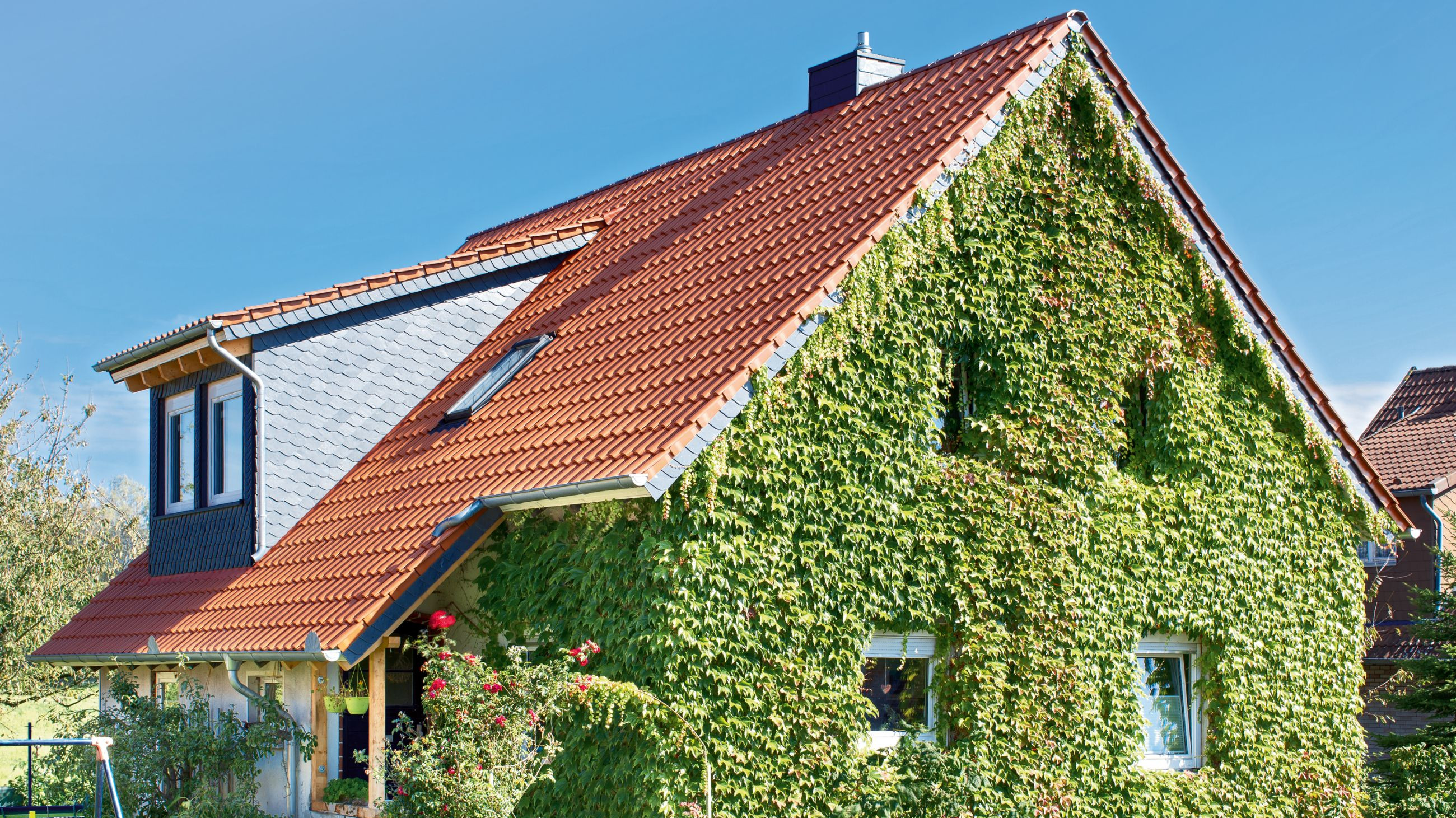

Referenciák

MELODIE

TOVÁBBI INFORMÁCIÓK AZ ÉPÜLETRŐL >>

MELODIE

TOVÁBBI INFORMÁCIÓK AZ ÉPÜLETRŐL >>

MELODIE

TOVÁBBI INFORMÁCIÓK AZ ÉPÜLETRŐL >>

Kiegészítők választéka

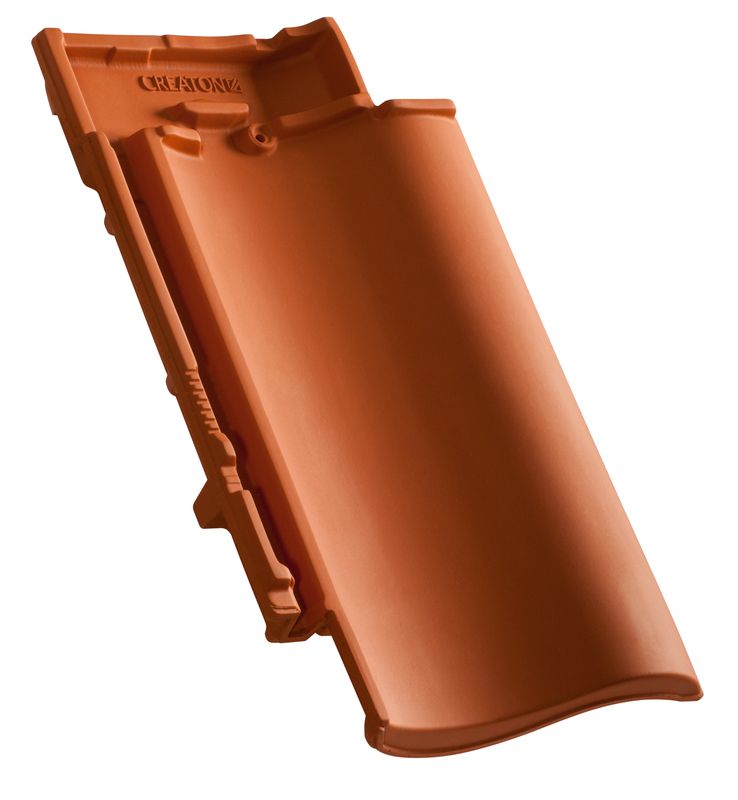

MELODIE szegélycserép jobb

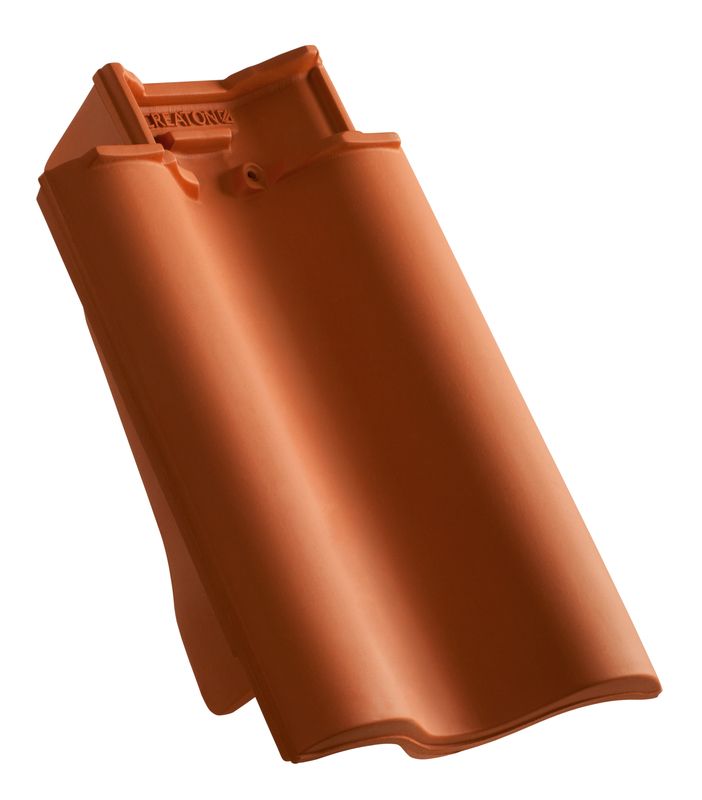

MELODIE szegélycserép bal

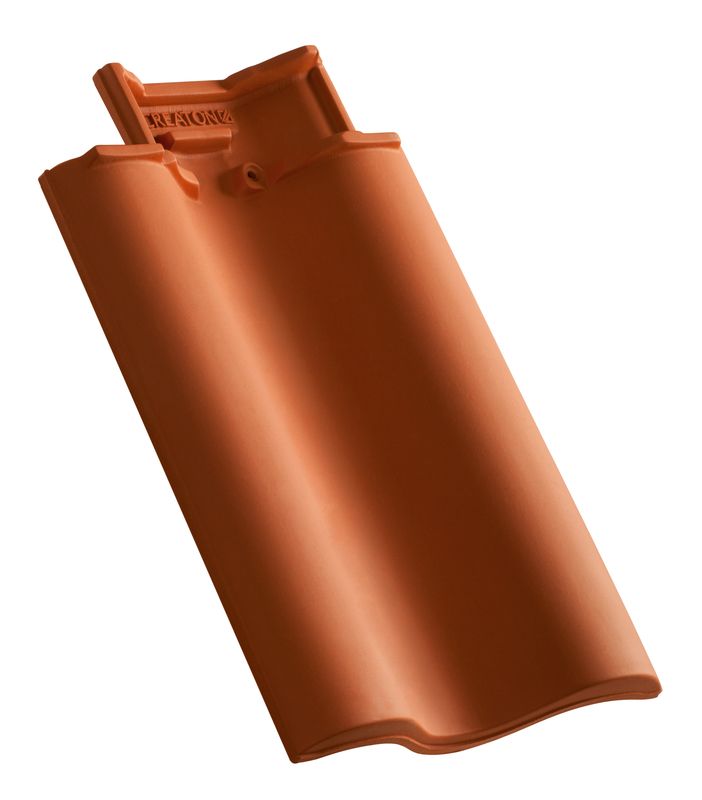

MELODIE kettőshullámú cserép

MELODIE szellőzőcserép

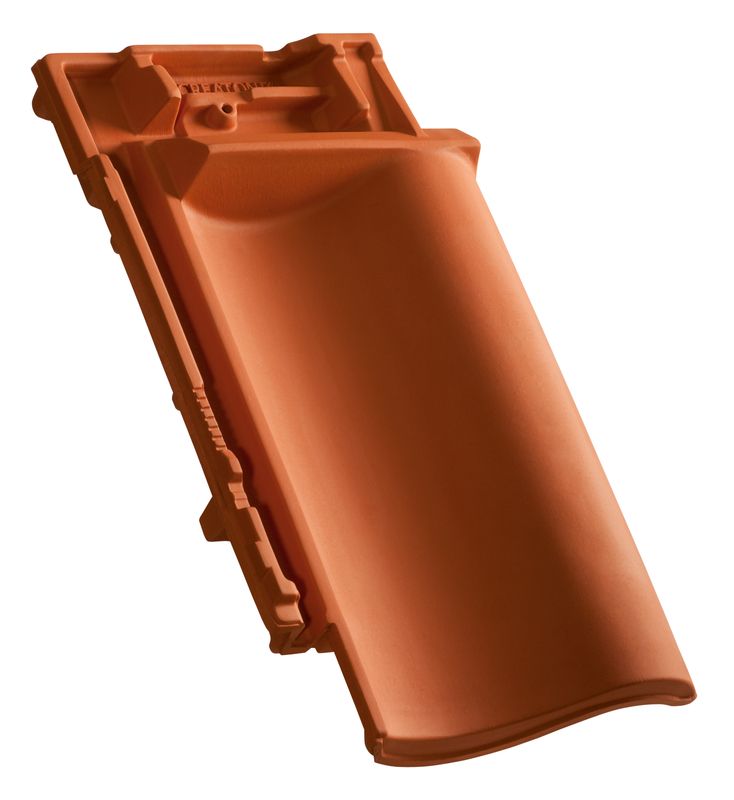

MELODIE taréjszellőző cserép

MELODIE taréjszellőző szegélycserép jobb

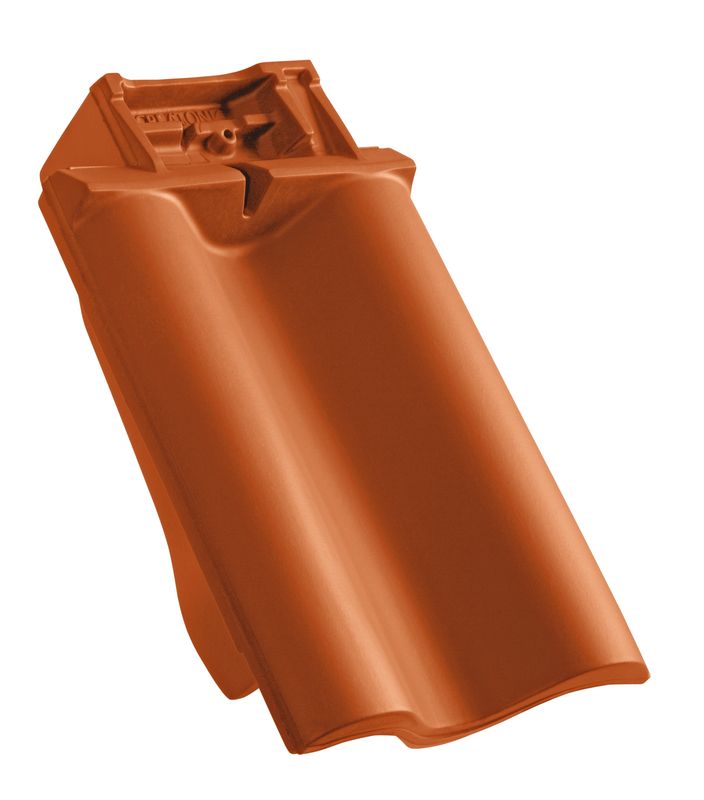

MELODIE taréjszellőző szegélycserép bal

MELODIE kettőshullámú taréjszellőző cserép

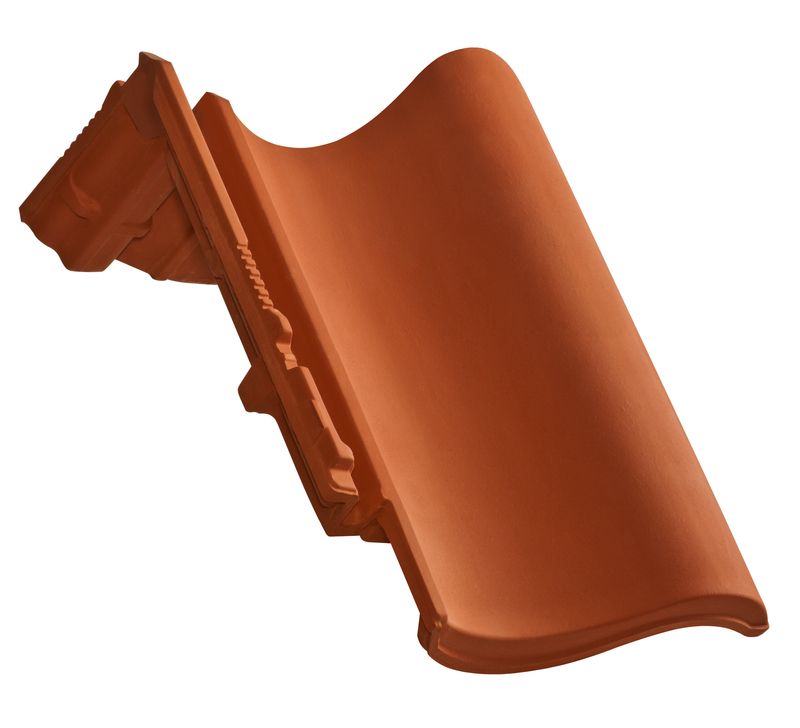

MELODIE félnyeregtető cserép normál dísztített

MELODIE félnyeregtető szegélycserép, normál dísztített, jobb

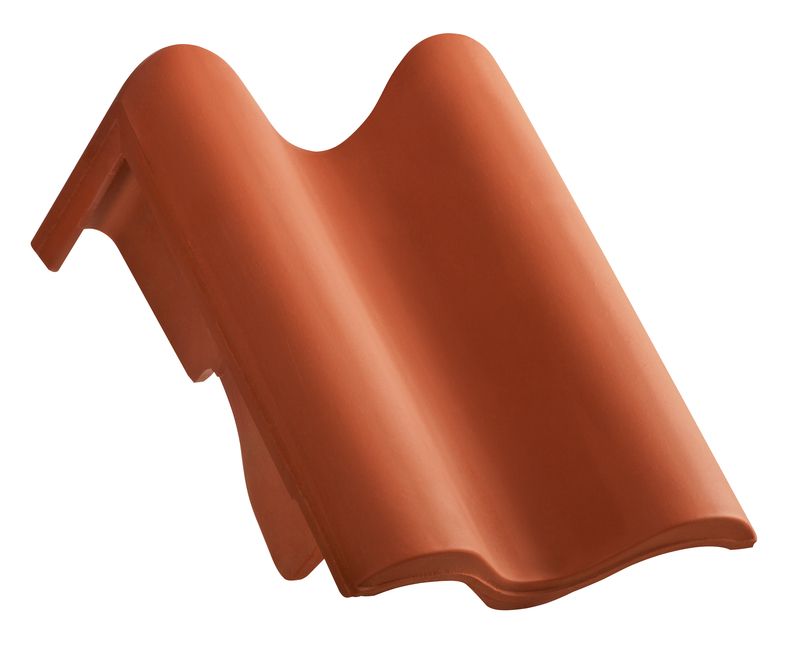

MELODIE félnyeregtető szegélycserép, normál dísztített, bal

WER univerzális félnyeregtető cserép PDZ

WER univerzális félnyeregtető kezdő és záró lemez PDZ

Kúpkapocs, alumínium PI

Termékcsalád a tető szellőzéséhez és átvezetésekhez

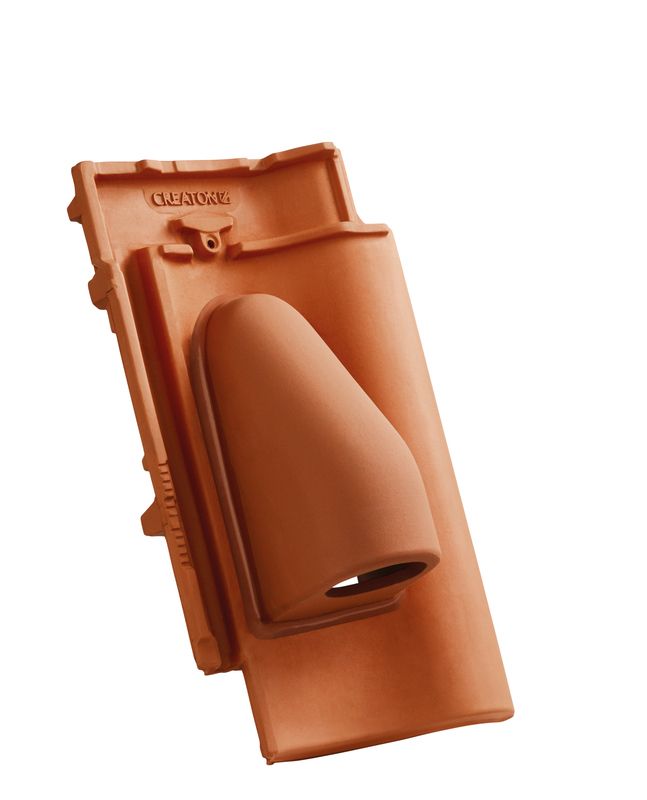

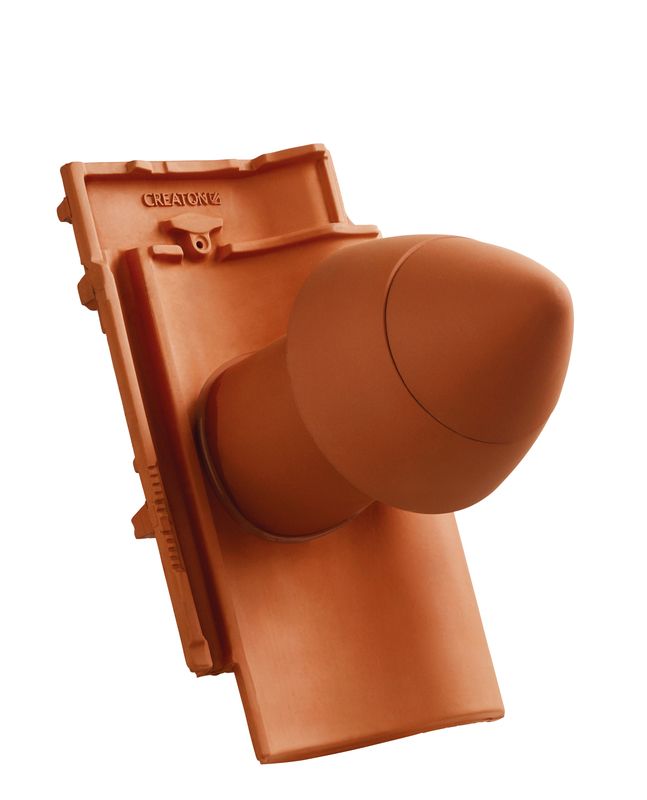

MELODIE SIGNUM kerámia csatornaszellőző-cserép DN 100mm, lecsavarható fedéllel, fólia csatlakoztató gyűrűvel és rugalmas csőcsatlakozóval

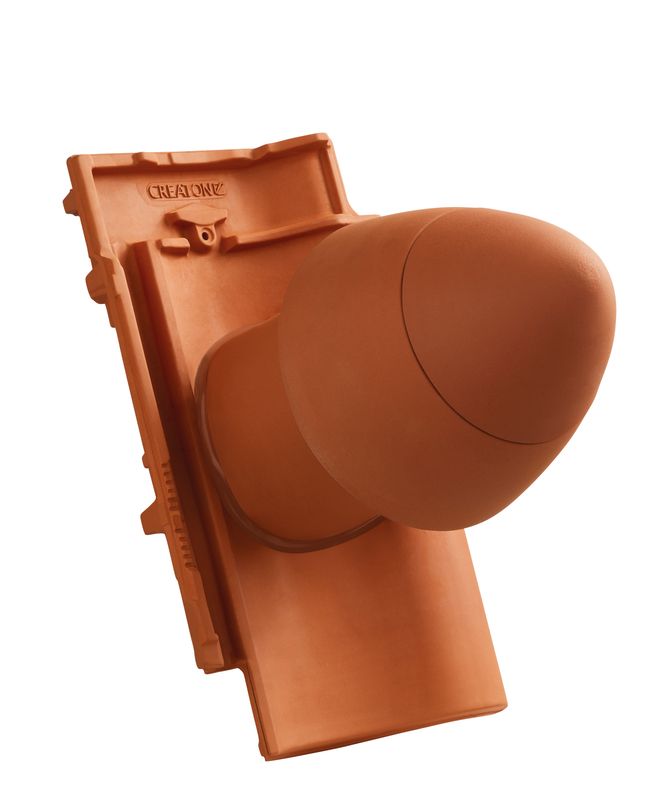

MELODIE SIGNUM kerámia csatornaszellőző-cserép DN 125 mm, kivehető fedlappal, fólia csatlakoztató gyűrűvel és rugalmas csővel

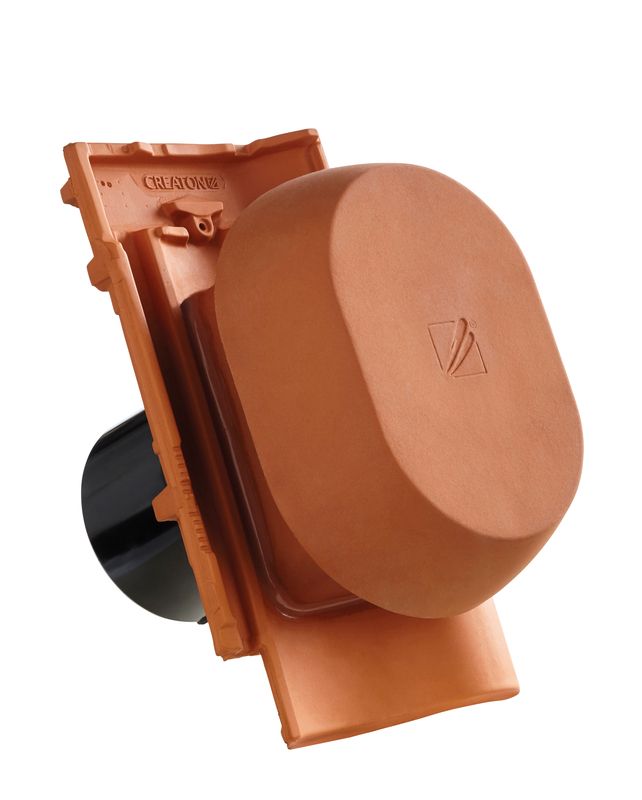

MELODIE SIGNUM kerámia csatornaszellőző szellőző DN 150/160 mm, fólia csatlakoztató gyűrűvel

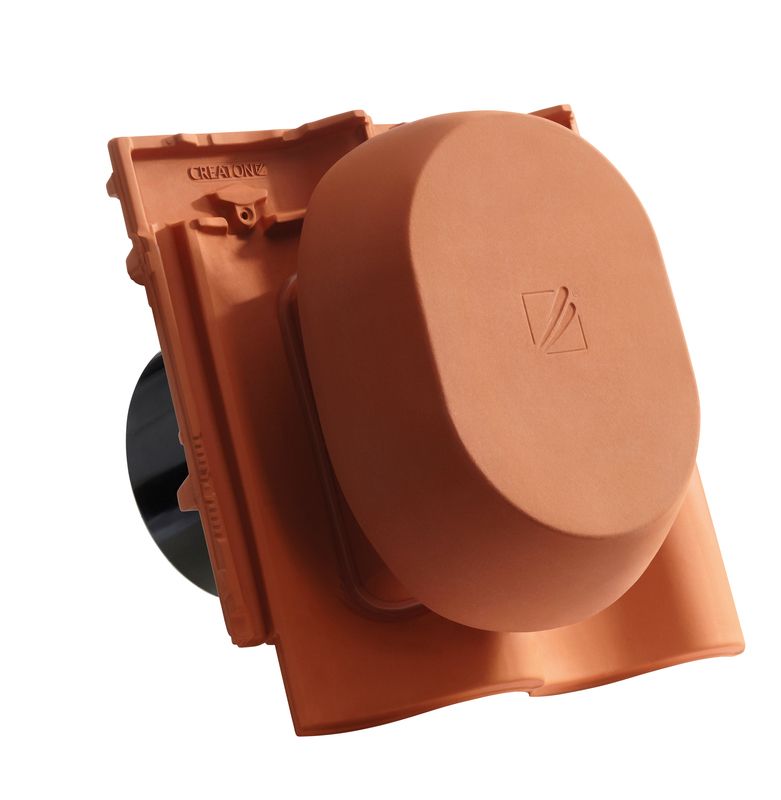

MELODIE SIGNUM kerámia csatornaszellőző szellőző DN 200 mm, fólia csatlakoztató gyűrűvel

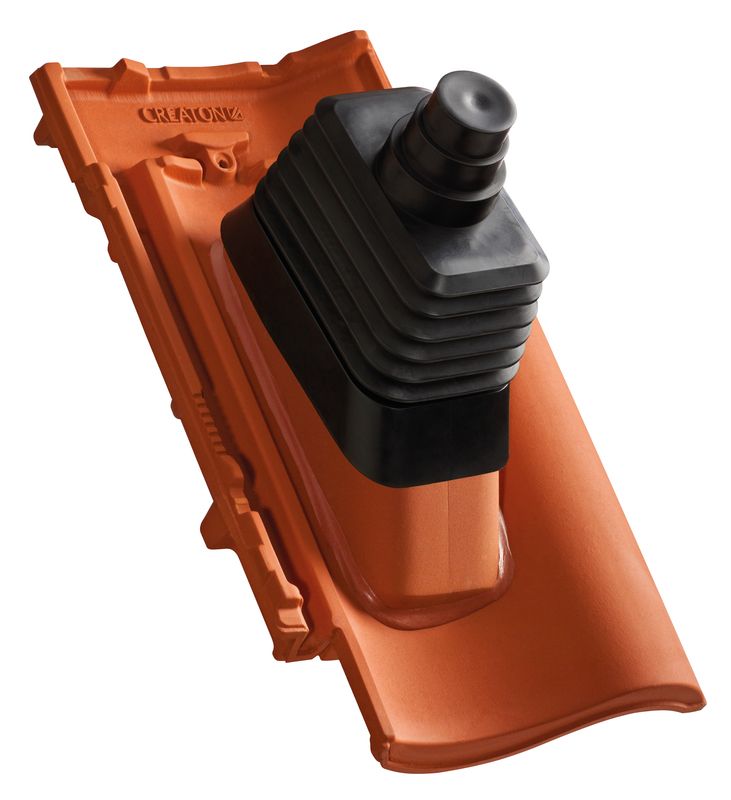

MELODIE antenna átvezető

MELODIE szolárátvezető-cserép

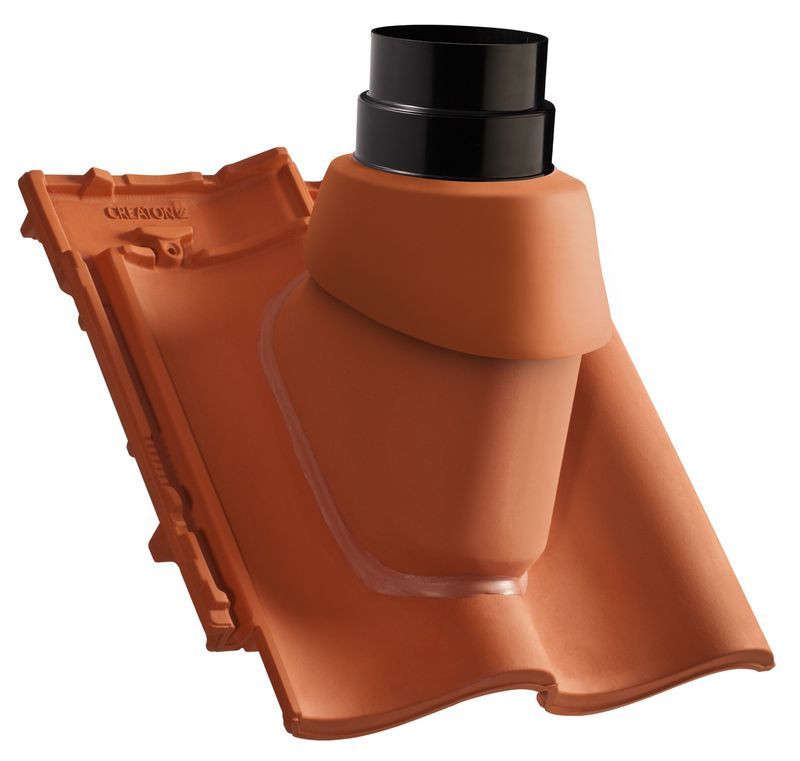

MELODIE gázkémény átvezető NW 110

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Univerzális, rugalmas csőcsatlakoztó DN 200

Univerzális alátéthéjazat csatlakoztató adapter NW 13,5

Univerzális alátéthéjazat csatlakoztató adapter NW 20

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Termékválaszték hófogáshoz, tetőbiztonsághoz és napelem rögzítéshez

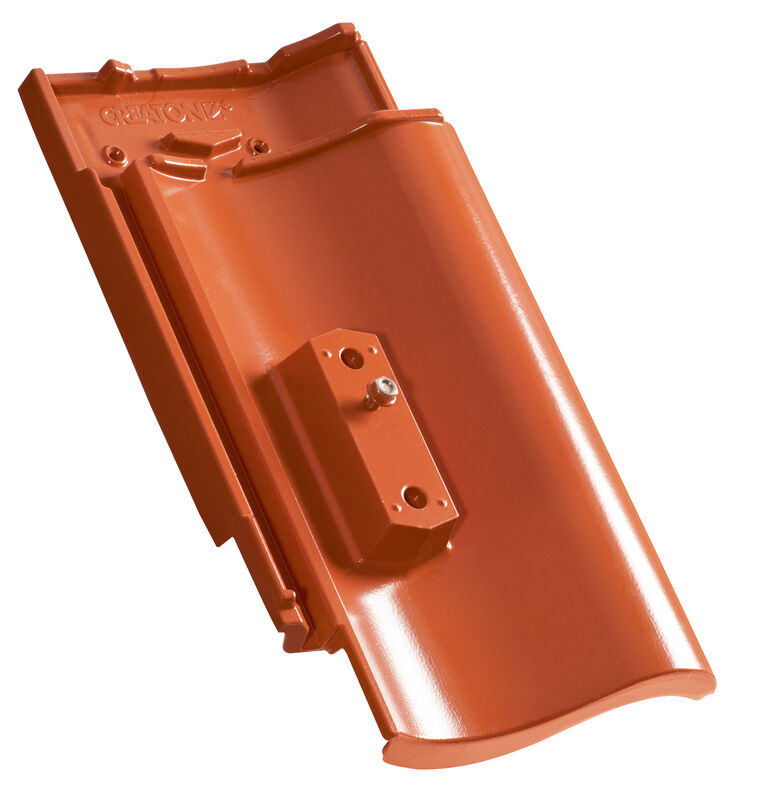

MELODIE alumínium alapelemelem

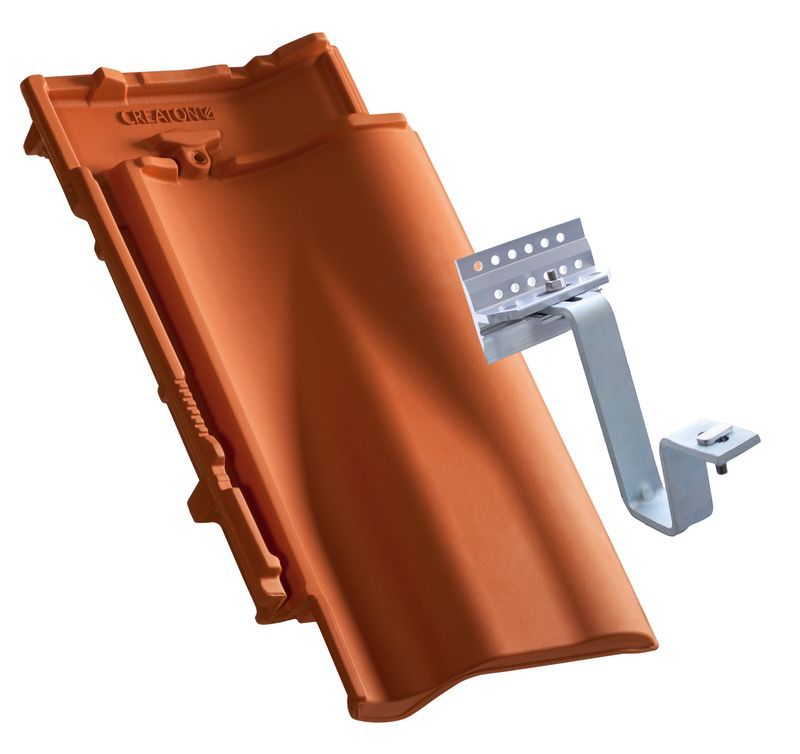

Szolárelem tartó

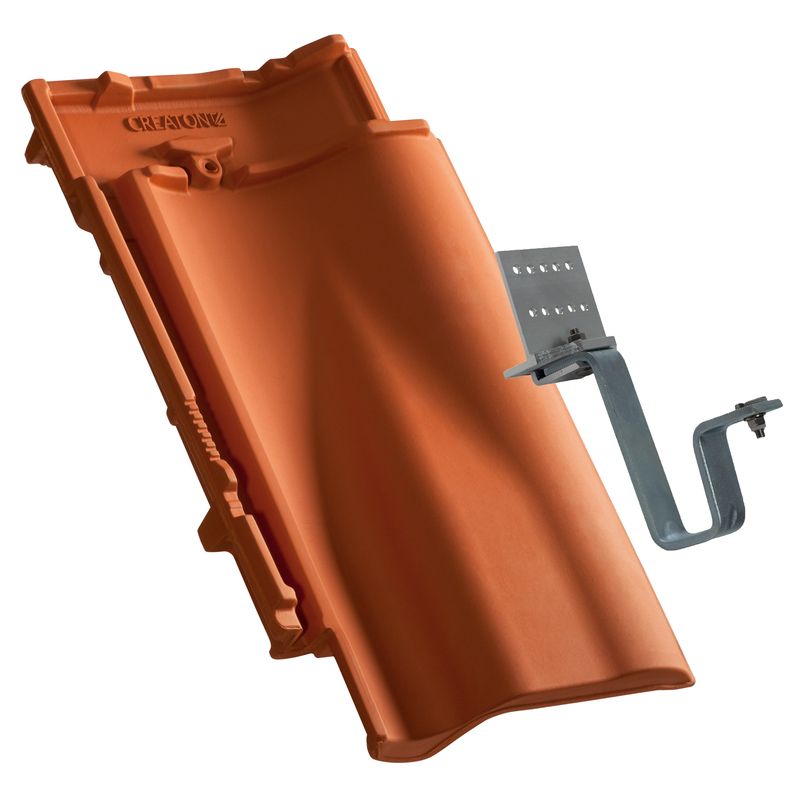

MEL rendszer szolárelem tartó 30 mm-es lécezéshez

MEL rendszer szolárelem tartó 40 mm-es lécezéshez

Egylábas elem

Rövid járórárcs

Hósszú járórács

Rönkfa tartó

Hegyi hófogó támaszték

Kerek cső, átmérő: Ø 40 mm, hossz: 3 m

Univerzális hegyi hófogó végsapkák

Tetőlétra

Tetőlétra tartó

Hófogórács tartó

MAGNUM hófogó

Alumínium járórács 150 x 25 cm

Hófogórács

Csőössszekötő Ø 32 mm

Termékcsalád a tető részleteihez és a vihar elleni védelemhez.

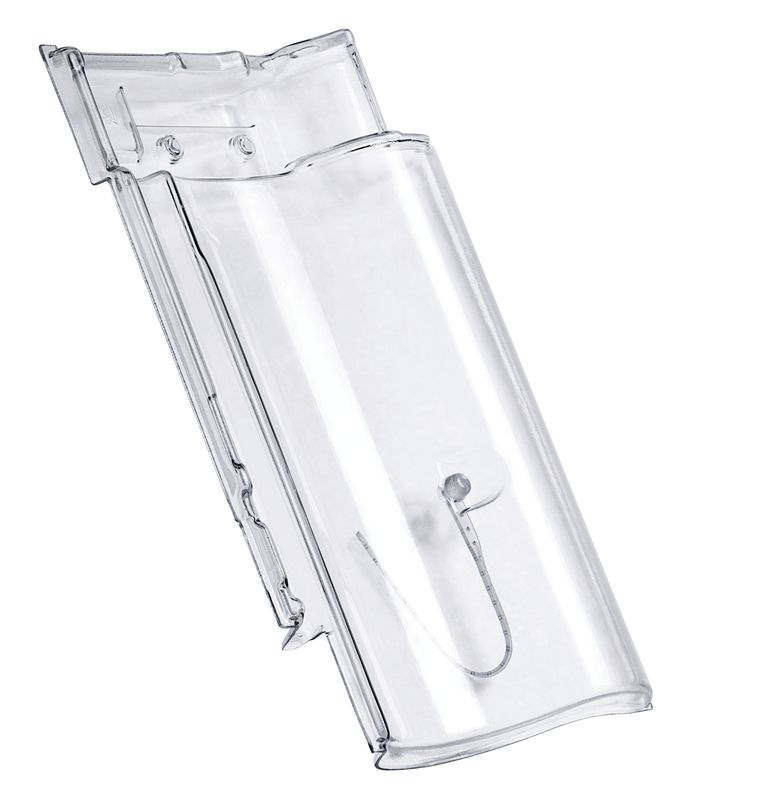

MELODIE fényáteresztő cserép (akril)

Viharkapocs cink-alumínium, beakasztós 30/50-es lécezéshez (MEL, VIS)

Viharkapocs cink-alumínium, beakasztós 40/60-as lécezéshez (MEL) és 40/50-es lécezéshez (BAL, PRE)

Viharkapocs cink-alumínium, beakasztós 40/50-es lécezéshez (HER, MZ3, ELE, RAP, MEL)

Viharkapocs cink-alumínium, beütős minden lécezéshez (RAP, MEL, GAL)

Kúpkapocs, alumínium, PDZ (univerzális félnyeregtető rögzítő kapocs)

Nemesacél csavar tömítéssel , hossz: 50 mm

Nemesacél kapocs vágott cseréphez 13-17 mm

Fal- és kéményszegély, alumínium 300 mm

Fal- és kéményszegély, alumínium 450 mm

Fal- és kéményszegély, PIB 300 mm

Fésűs ereszszellőző

Tetőkibúvó ablak 45 x 55 cm, fém, egyszeresen felületkezelt biztonsági üveggel

Hőszigetelt tetőkibúvó ablak 55 x 78 cm

Antenna és parabolaantenna rúd, galvanizált, vagy színesre festett acél

Akril festék 250 ml

Él- és gerinc lezárások

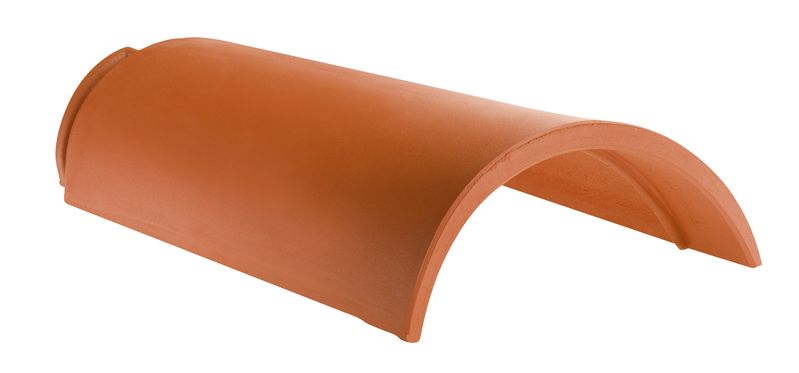

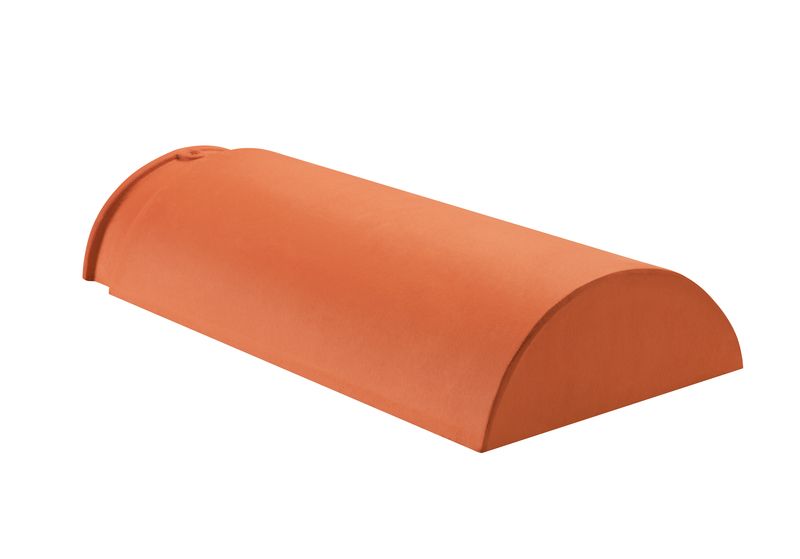

WER kúpcserép PMoN

WER kúpcserép PZ

WER kezdő- és zárókorong, kerámia PMoN

WER kezdő- és zárókorong, kerámia PZ

WER funkcionális kezdő és zárókorong, kerámia PMoN

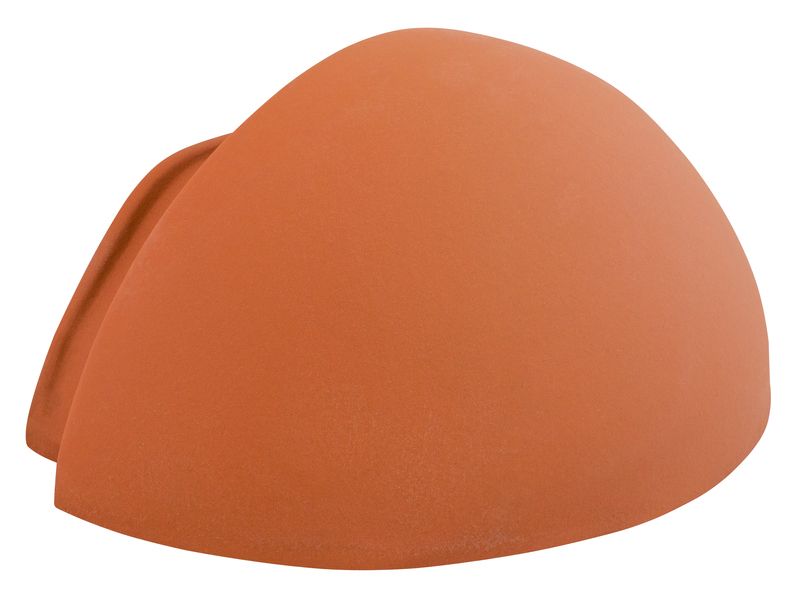

WER kezdőkúp, kerámia PMoN

WER kezdőkúp, kerámia PZ

WER kezdőkúp, kerámia, kerek kapcsolódással PZ

WER kezdőkúp, kerámia, kagyló formájú végelemmel PZ

Kúpkapocs, alumínium PZ

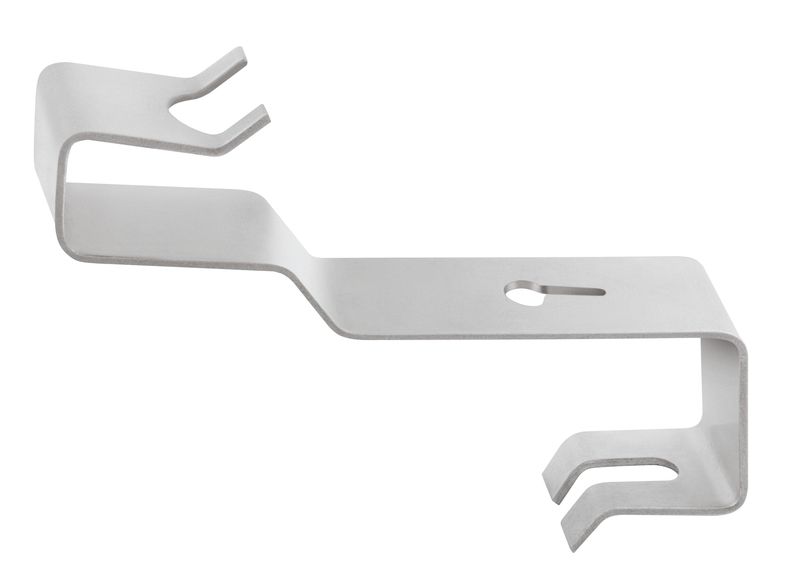

FIRSTFIX kúpkapocs, nemesacél PMoN

FIRSTFIX kúpkapocs, nemesacél PZ

WER kezdőkúp, kerámia PMoN

WER kezdő- és zárókorong, kerámia PMoN

WER elosztókúp 3 tengelyű PRU

WER elosztókúp 4 tengelyű PRU

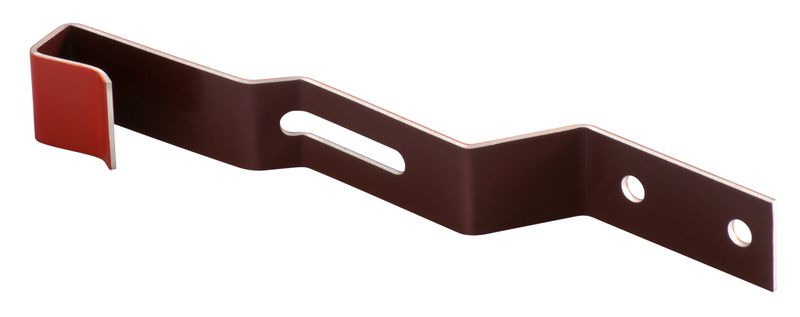

Kúpkapocs, alumínium PMoN

FIRSTFIX kúpkapocs huzal

FIRSTFIX rögzítőkészlet

Kúpalátét 220 (CREAROLL ALU)

Kúpalátét 300 (CREAROLL ALU)

Kúpalátét 220 (CREAROLL PP)

Kúpalátét 310 (CREAROLL PP)

Kúpalátét 390 (CREAROLL PP)

Letöltések

Prospektusok és dokumentumok
CREATON katalógus
CREATON image katalógus 2020
CREATON Inspirációk
CREATON Színek
CREATON Tartozékok
CREATON Függő ereszcsatorna katalógus
Kerámia tetőcserép garancia
Teljesítmény Nyilatkozat
CREATON PIR Alkalmazástechnika
Sajtolt cserép - Alkalmazástechnika
Tárolási és Kezelési Útmutató
Mûszaki rajzok

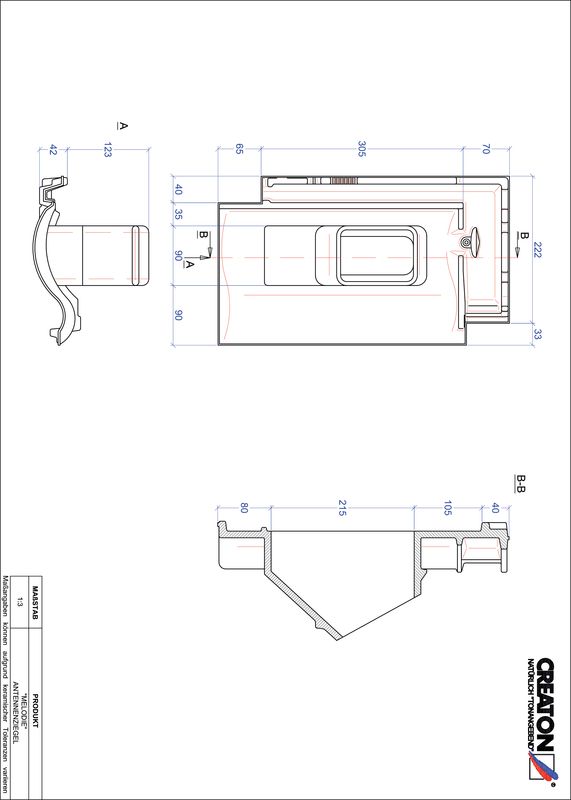

Termék CAD file MELODIE antenna ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 39 kB

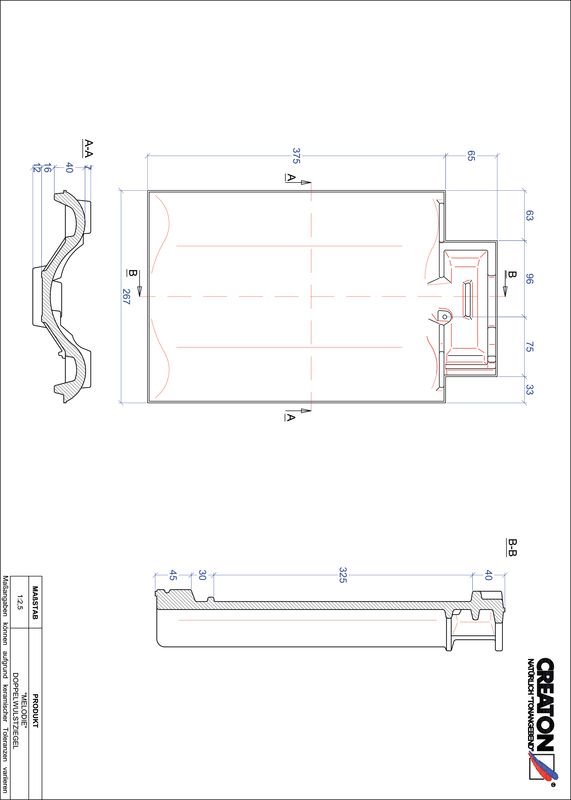

Termék CAD file MELODIE kettőshullámú cserép DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 37 kB

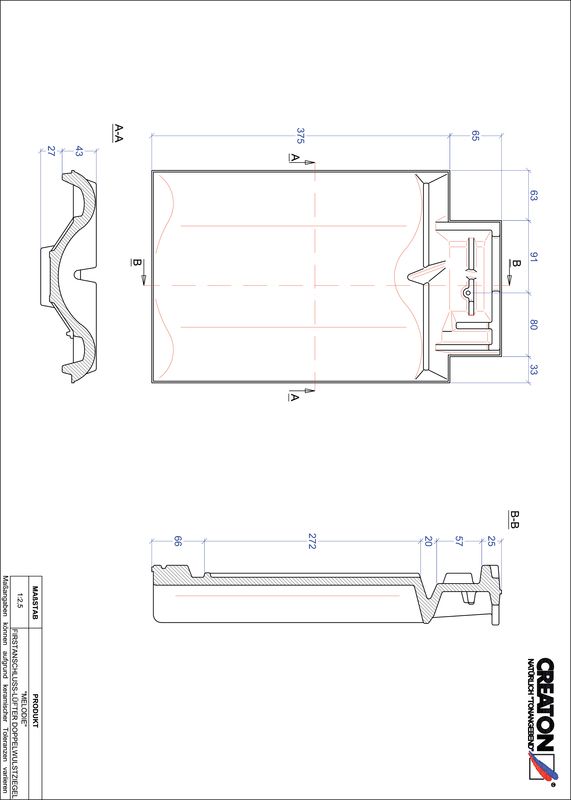

Termék CAD file MELODIE kettőshullámú taréjszellőző cserép FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 39 kB

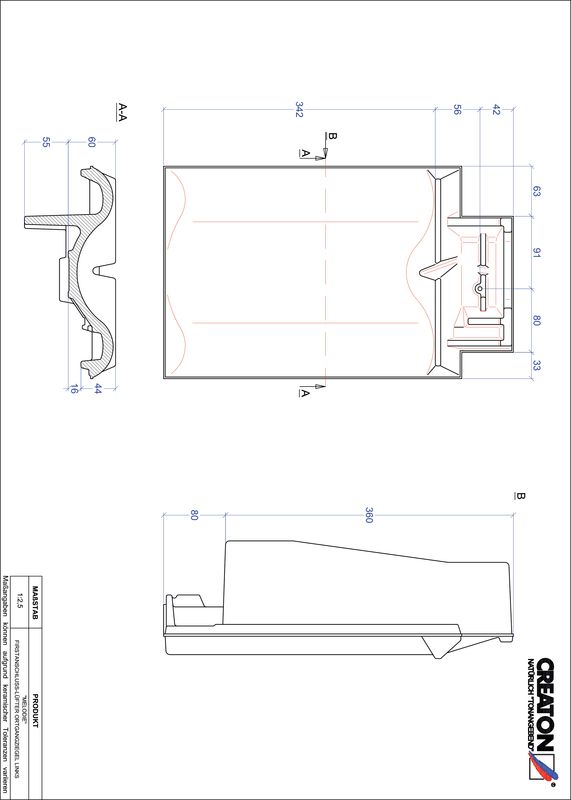

Termék CAD file MELODIE taréjszellőző-szegélycserép, bal FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 39 kB

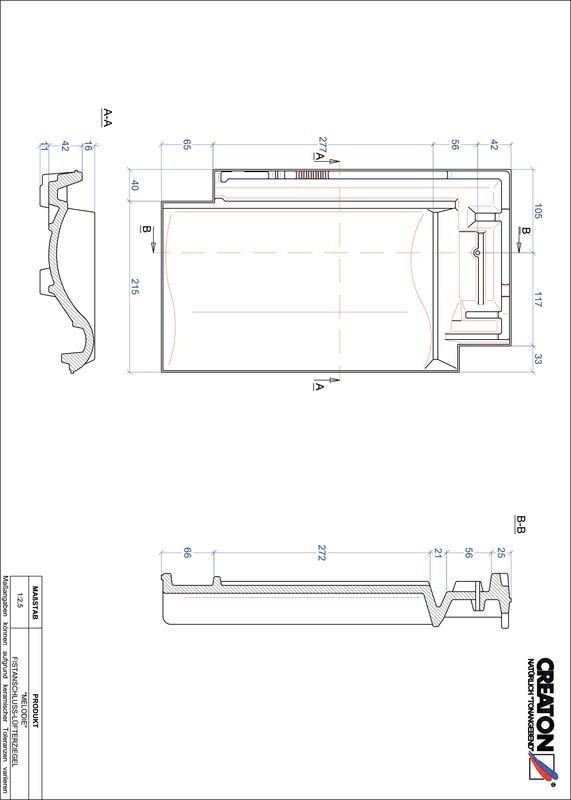

Termék CAD file MELODIE taréjszellőző cserép FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 40 kB

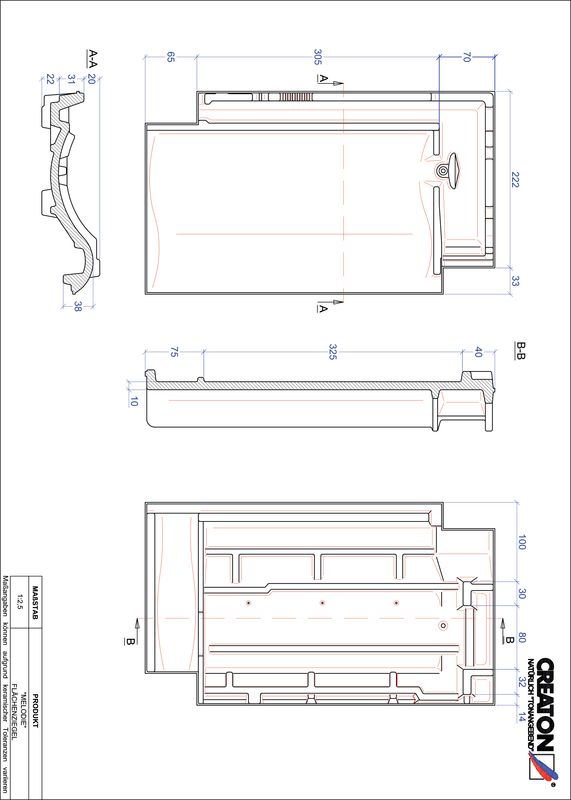

Termék CAD file MELODIE alapcserép FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 53 kB

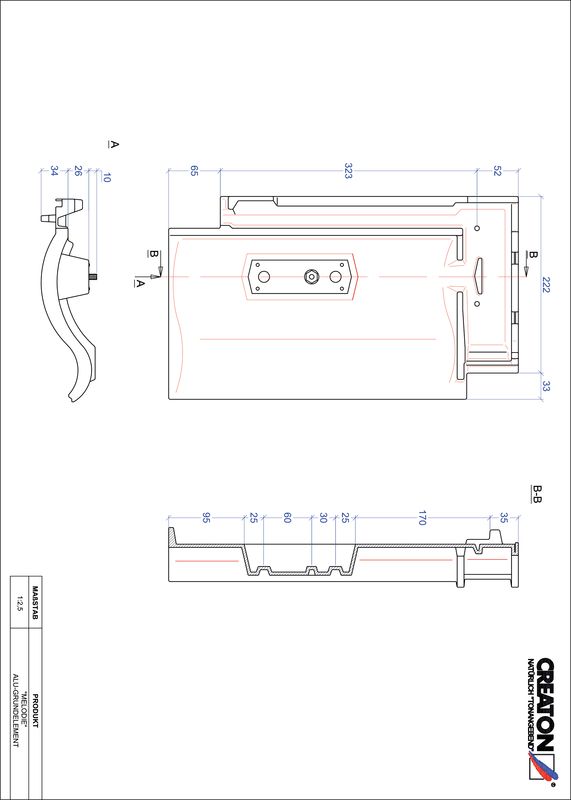

Termék CAD file MELODIE alap, alumínium GRUNDALU
pdf | 50 kB
dwg | 103 kB
jpeg | 38 kB

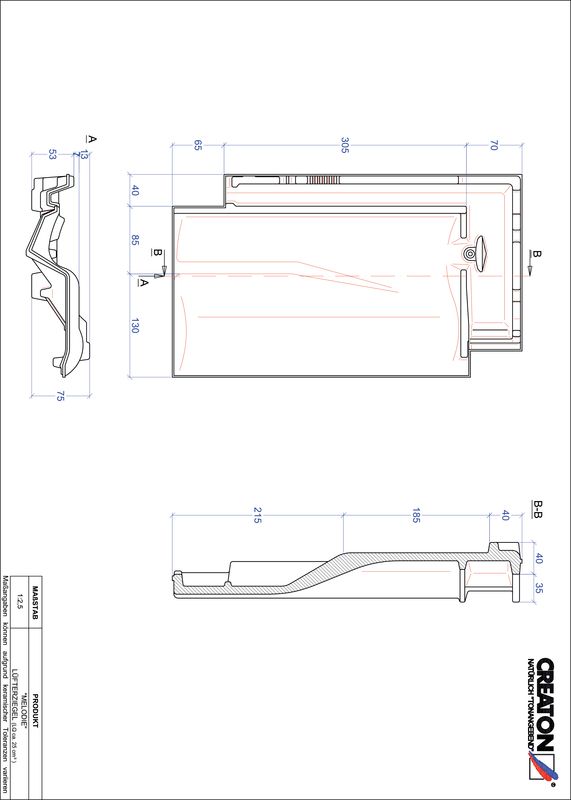

Termék CAD file MELODIE szellőző cserép LUEFTZ
pdf | 62 kB
dwg | 103 kB
jpeg | 40 kB

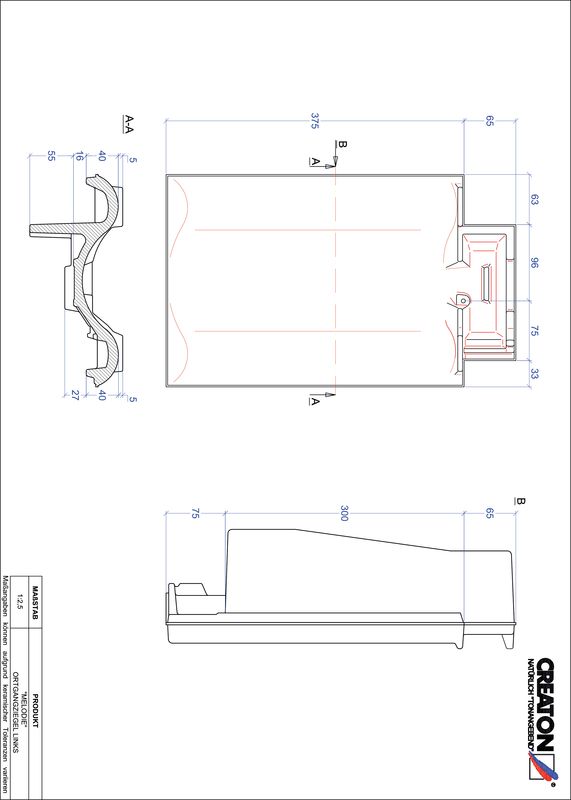

Termék CAD file MELODIE szegély bal OGL
pdf | 59 kB
dwg | 93 kB
jpeg | 38 kB

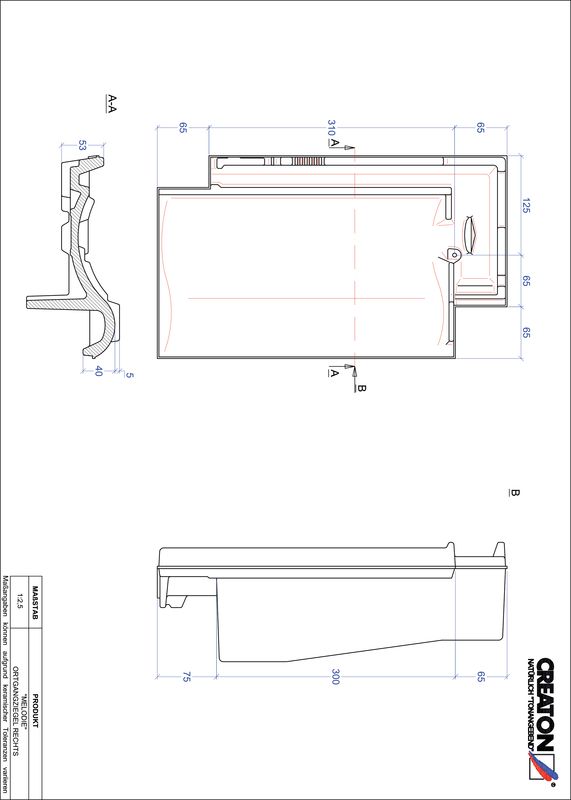

Termék CAD file MELODIE szegély jobb OGR
pdf | 59 kB
dwg | 99 kB
jpeg | 38 kB

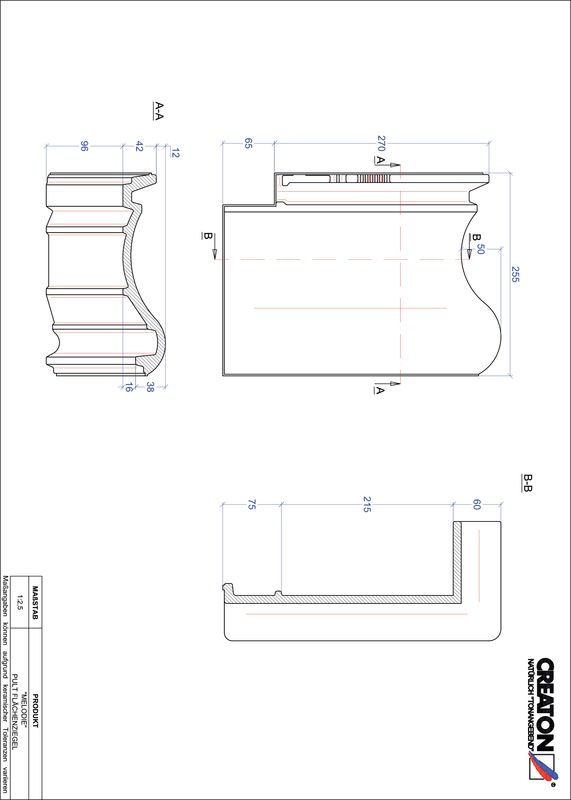

Termék CAD file MELODIE félnyeregtető-cserép alap PULTFLA
pdf | 56 kB
dwg | 91 kB
jpeg | 37 kB

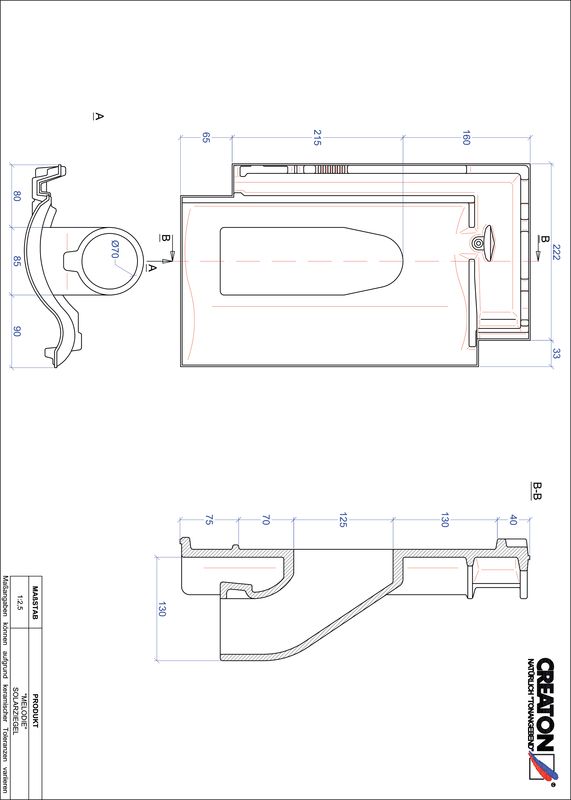

Termék CAD file MELODIE Szolár SOLAR
pdf | 64 kB
dwg | 100 kB
jpeg | 42 kB

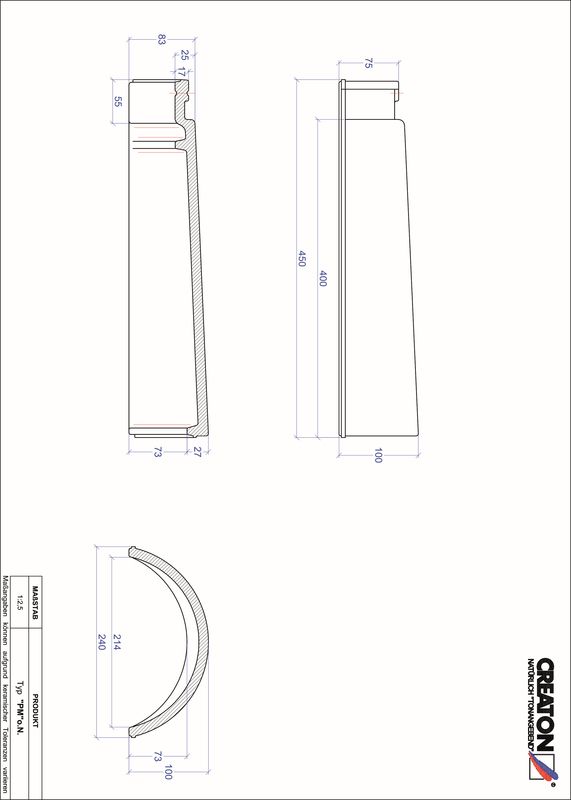

Termék CAD file RIDGE kiegészítők választéka FIRST-PMON
pdf | 53 kB
dwg | 80 kB
jpeg | 32 kB
Termék CAD file RIDGE kiegészítők választéka FIRST-PZ
pdf | 59 kB
dwg | 111 kB
jpeg | 33 kB
Termék CAD file RIDGE kiegészítők választéka FIRSTAESCH-PP-PZ
pdf | 187 kB
dwg | 134 kB
jpeg | 36 kB
Termék CAD file RIDGE kiegészítők választéka GRATA-PP-PZ
pdf | 217 kB
dwg | 195 kB
jpeg | 57 kB
Termék CAD file RIDGE kiegészítők választéka GRATAMUSCH-PP-PZ
pdf | 243 kB
dwg | 181 kB
jpeg | 55 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

MELODIE

TERMÉKJELLEMZŐK

Technikai adat

Mûszaki rajzok

LAF/FLA

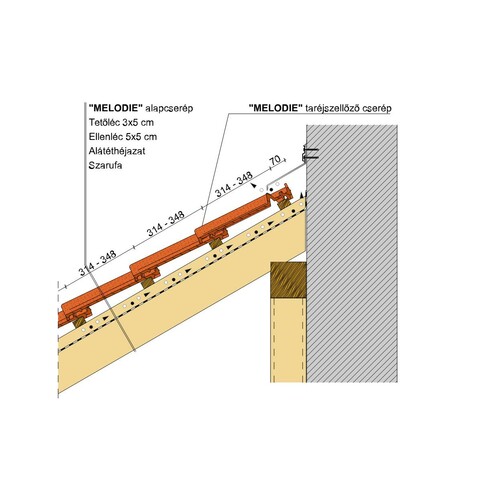

Termék műszaki rajz - Melodie falszegély

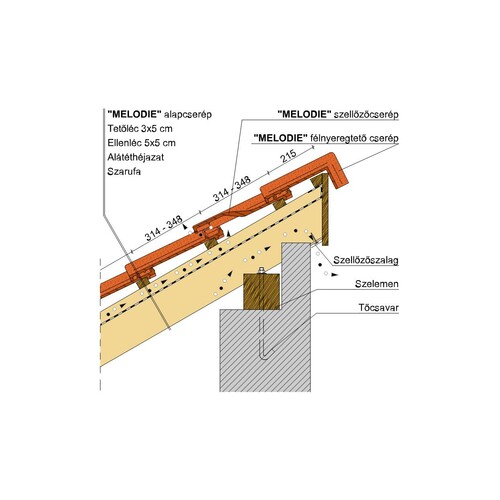

Termék műszaki rajz - Melodie félnyereg

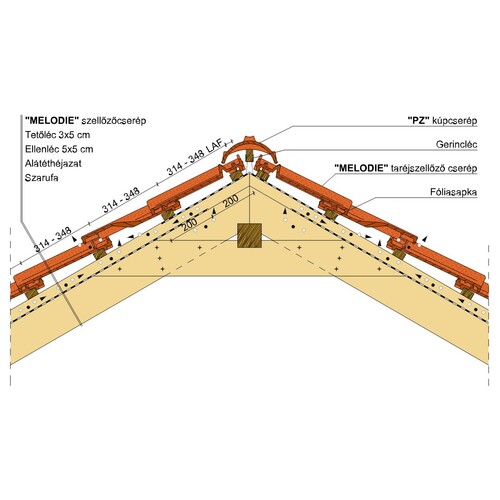

Termék műszaki rajz - Melodie gerinc 1

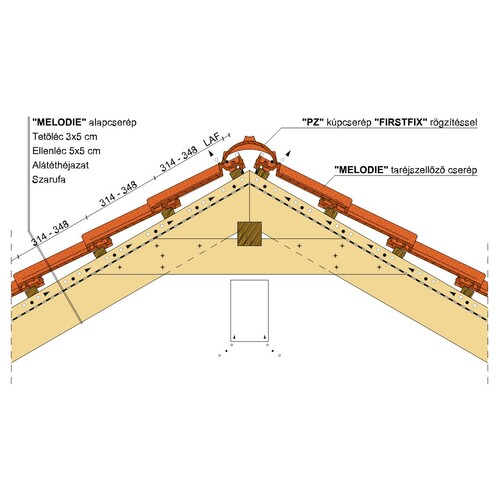

Termék műszaki rajz - Melodie gerinc 2

Termék műszaki rajz - Melodie signum

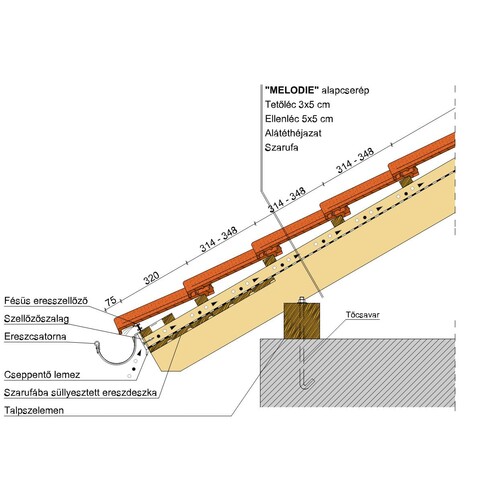

Termék műszaki rajz - Melodie eresz 1

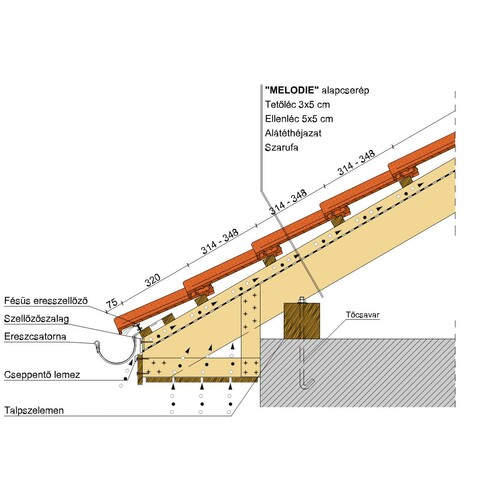

Termék műszaki rajz - Melodie eresz 2

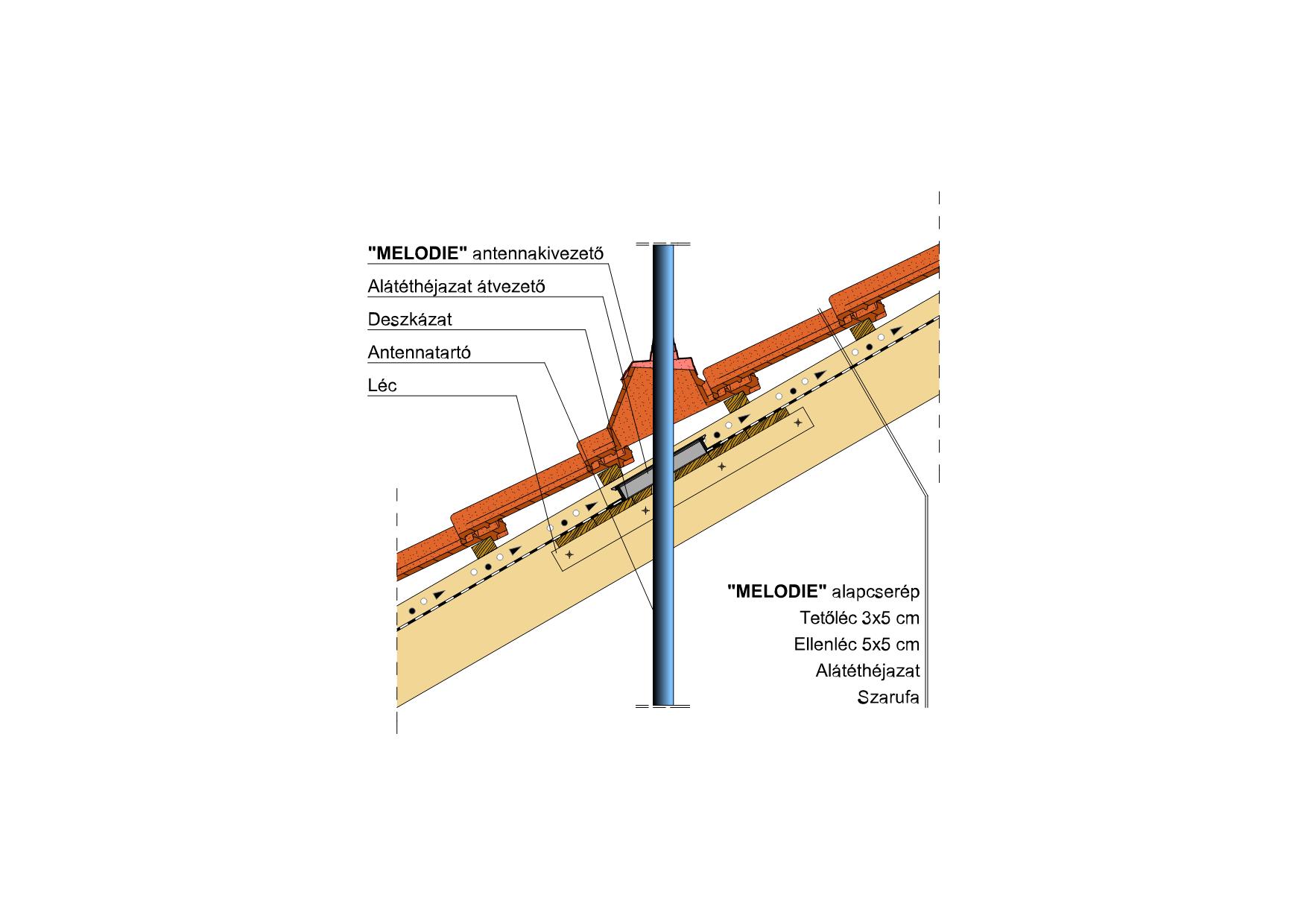

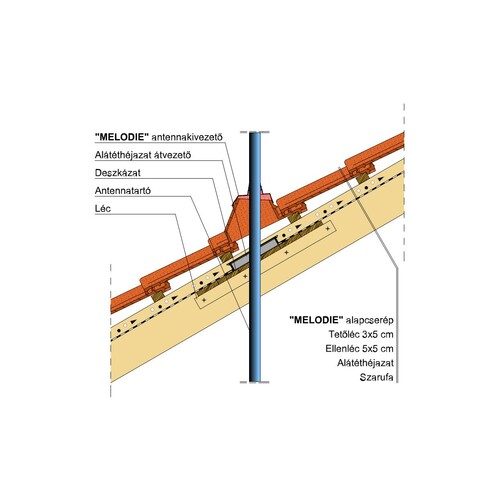

Termék műszaki rajz - Melodie antennakivezető
