MIKADO

A kifinomult síkcserép.

Stílusjegyei: minimál
Fiatalos, lendületes, újszerű, sík felületű cserép
Tökéletesen sima felület
Gazdaságos megoldás (minimális anyagigény 11,7 db/m²)
Nagy szélnyomás esetén is tökéletesen vízzáró
10°-os tetőhajlásszögtől alkalmazható
Kerámia kiegészítők széles választékával áll rendelkezésre

Technikai adat

Méret (megközelítőleg)	275 x 446 mm
Min. fedési szélesség megközelítőleg	227 mm
Átlagos fedési szélesség megközelítőleg	229 mm
Maximális fedési szélesség (megközelítőleg)	231 mm
Min. fedési hosszúság (megközelítőleg)	343 mm
Átlagos fedési hosszúság megközelítőleg	357 mm
Max. fedési hosszúság (megközelítőleg)	371 mm
Cserép szükséglet (megközelítőleg)	11.7 db/m²
Átlagos cserép szükséglet (megközelítőleg)	12.2 db/m²
Maximális cserépszükséglet (megközelítőleg)	12.8 db/m²
Kiszerelési egység súlya	3.4 kg/db
Súly / m² (megközelítőleg)	39.8 kg/m²
Súly / raklap (megközelítőleg)	841 kg
Db / mini-pack	5 db
Db / raklap	240 db

Mûszaki rajzok

LAF/FLA érték

„LAF” és „FLA” értékek mm-ben, taréjszellőző cseréppel, 30x50-es tetőléchez
Kúpcserép szükséglet (megközelítőleg)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PI 2.8 db/m	LAF	70	70	65	60	55	50	45	40	30
PI 2.8 db/m	FLA	95	90	80	75	70	60	60	50	55
„LAF” és „FLA” értékek mm-ben, taréjszellőző cseréppel, 40x60-es tetőléchez
Kúpcserép szükséglet (megközelítőleg)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PI 2.8 db/m	LAF	70	70	65	55	50	45	40	30	15
PI 2.8 db/m	FLA	105	100	90	85	80	70	70	60	65
„LAF” és „FLA” értékek mm-ben, taréjszellőző cseréppel, 50x50-es tetőléchez
Kúpcserép szükséglet (megközelítőleg)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PI 2.8 db/m	LAF	65	65	60	50	45	35	30	20	5
PI 2.8 db/m	FLA	115	110	100	95	90	85	85	75	85

Kiegészítők választéka

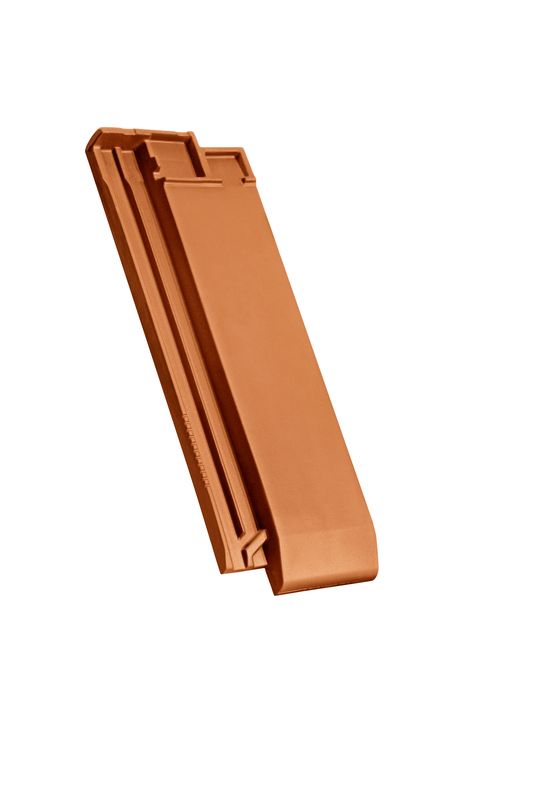

MIKADO félcserép

MIKADO szegélycserép jobb

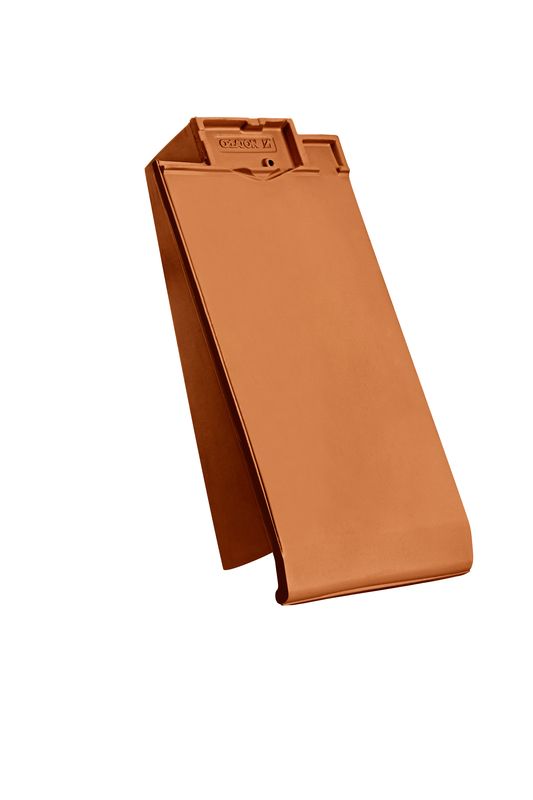

MIKADO szegélycserép bal

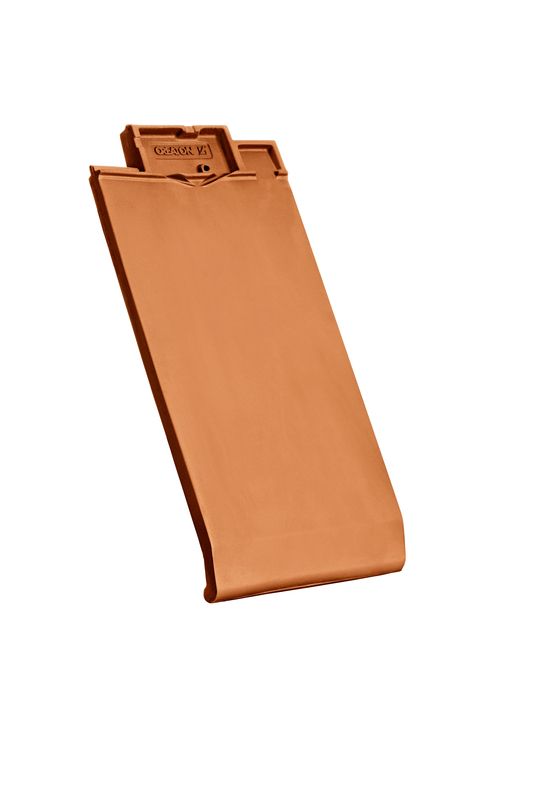

MIKADO kettőshullámú cserép

MIKADO szellőzőcserép

MIKADO taréjszellőző cserép

MIKADO taréjszellőző-félcserép

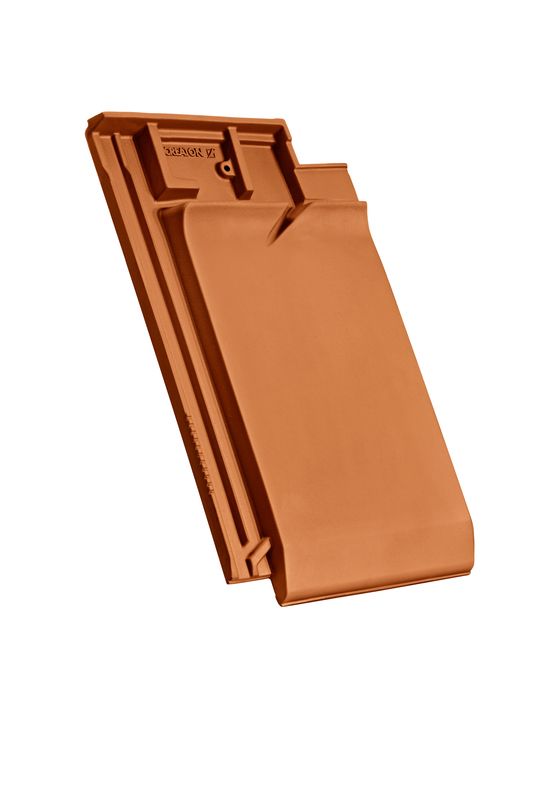

MIKADO taréjszellőző szegélycserép jobb

MIKADO taréjszellőző szegélycserép bal

MIKADO félnyeregtető cserép normál dísztített

MIKADO félnyeregtető szegélycserép, normál dísztített, jobb

MIKADO félnyeregtető szegélycserép, normál dísztített, bal

MIKADO taréjszellőző-félcserép

MIKADO félnyeregtető cserép, dísztített, speciális méret

MIKADO félnyeregtető-szegélycserép dísztített, speciális méret, jobb

MIKADO félnyeregtető-szegélycserép dísztített, speciális méret, bal

MIKADO manzárd/hajlított átvezető cserép, díszített, speciális méret

MIKADO manzárd/hajlított átvezető-szegélycserép, díszített, speciális méret, jobb

MIKADO manzárd/hajlított átvezető-szegélycserép, díszített, speciális méret, bal

Termékcsalád a tető szellőzéséhez és átvezetésekhez

MIKADO SIGNUM kerámia csatornaszellőző-cserép DN 100mm, lecsavarható fedéllel, fólia csatlakoztató gyűrűvel és rugalmas csőcsatlakozóval

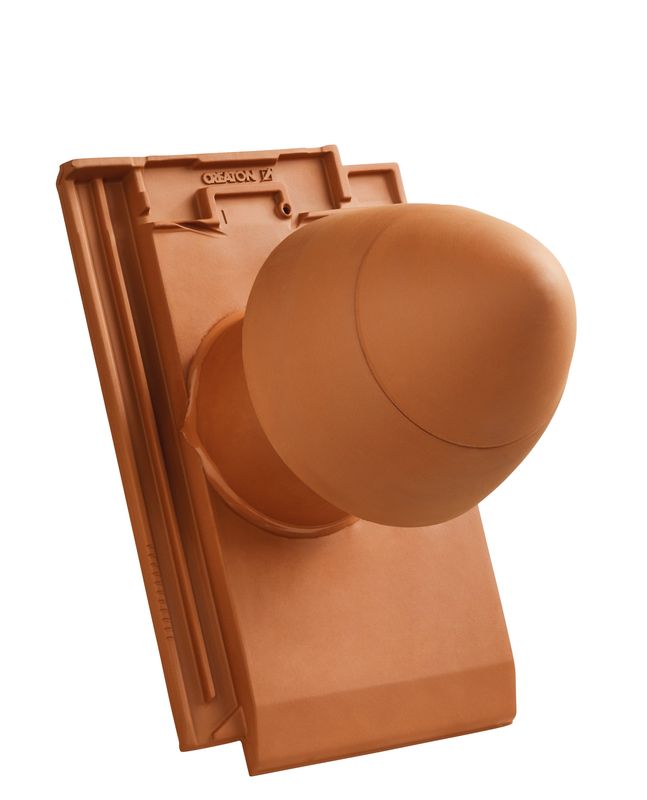

MIKADO SIGNUM kerámia csatornaszellőző-cserép DN 125 mm, kivehető fedlappal, fólia csatlakoztató gyűrűvel és rugalmas csővel

MIKADO SIGNUM kerámia csatornaszellőző szellőző DN 150/160 mm, fólia csatlakoztató gyűrűvel

MIKADO SIGNUM kerámia csatornaszellőző szellőző DN 200 mm, fólia csatlakoztató gyűrűvel

MIKADO antenna átvezető

MIKADO szolárátvezető-cserép

MIKADO gázkémény átvezető NW 110

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Univerzális, rugalmas csőcsatlakoztó DN 200

Univerzális alátéthéjazat csatlakoztató adapter NW 13,5

Univerzális alátéthéjazat csatlakoztató adapter NW 20

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Termékcsalád a tető részleteihez és a vihar elleni védelemhez.

MIKADO fényáteresztő cserép (akril)

Viharkapocs cink-alumínium, beakasztós 30/50-es lécezéshez (GRA, MAX, MIK)

Viharkapocs cink-alumínium, beakasztós 40/50-es lécezéshez (GRA, MIK)

Viharkapocs cink-alumínium, beakasztós 40/60-as lécezéshez (GRA, MAX, MIK) és 40/50-es lécezéshez(MAX)

Viharkapocs cink-alumínium, beütős minden lécezéshez (MIK)

Kúpkapocs, alumínium, PDZ (univerzális félnyeregtető rögzítő kapocs)

Nemesacél csavar tömítéssel , hossz: 60 mm

Nemesacél kapocs vágott cseréphez 10-13 mm

Fal- és kéményszegély, alumínium 300 mm

Fal- és kéményszegély, alumínium 450 mm

Fal- és kéményszegély, PIB 300 mm

Fésűs ereszszellőző

Tetőkibúvó ablak 45 x 55 cm, fém, egyszeresen felületkezelt biztonsági üveggel

Hőszigetelt tetőkibúvó ablak 55 x 78 cm

Antenna és parabolaantenna rúd, galvanizált, vagy színesre festett acél

Akril festék 250 ml

Él- és gerinc lezárások

HÖN kúpcserép PI

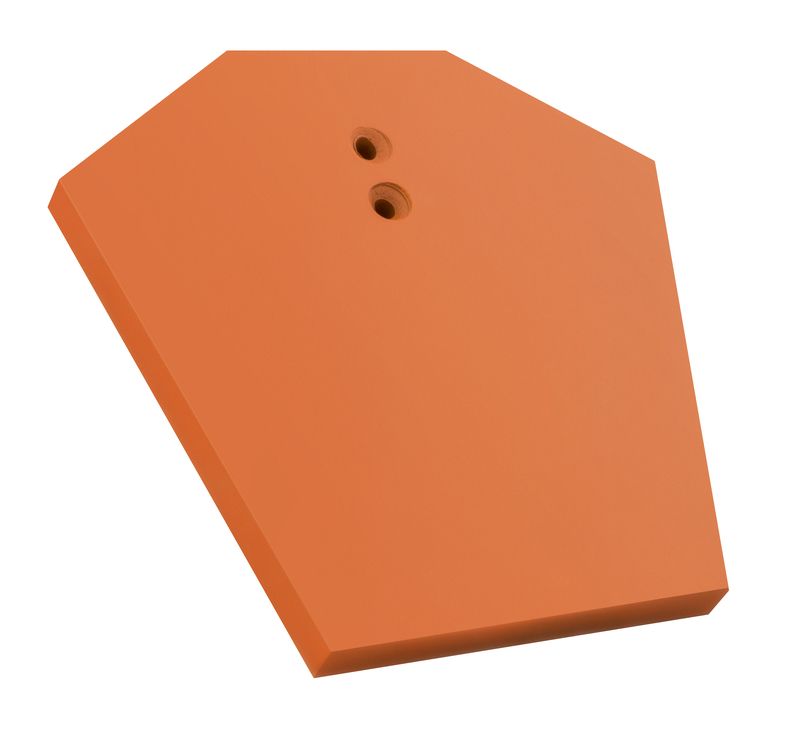

HÖN kezdő- és zárókorong, kerámia PI

HÖN funkcionális kezdő és zárókorong, kerámia PI

HÖN kezdőkúp, kerámia PI

HÖN kezdőkúp, kerámia, kagyló formájú végelemmel PI

HÖN kezdőkúp, kerámia, kerek kapcsolódással PI

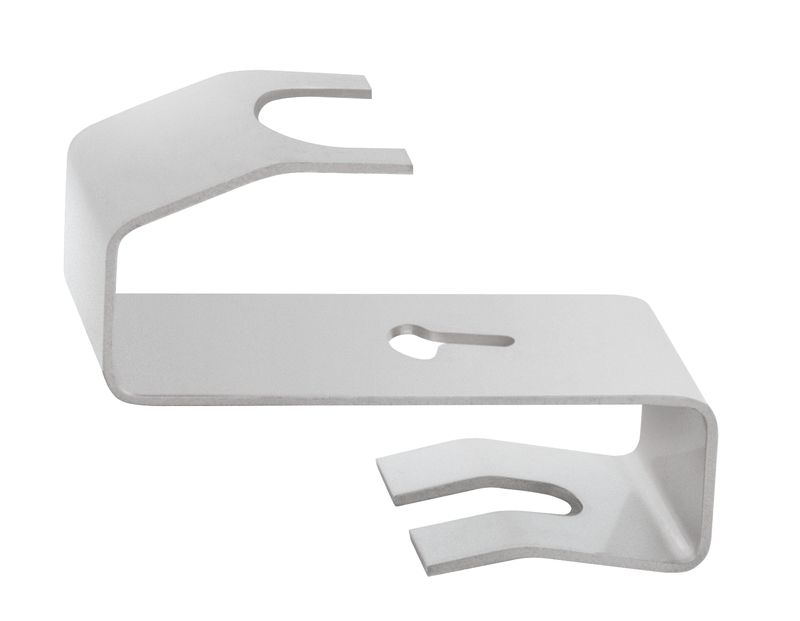

Kúpkapocs, alumínium PI

FIRSTFIX kúpkapocs, nemesacél PI

FIRSTFIX kúpkapocs huzal

FIRSTFIX rögzítőkészlet

Kúpalátét 220 (CREAROLL ALU)

Kúpalátét 300 (CREAROLL ALU)

Kúpalátét 220 (CREAROLL PP)

Kúpalátét 310 (CREAROLL PP)

Kúpalátét 390 (CREAROLL PP)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Termékválaszték hófogáshoz, tetőbiztonsághoz és napelem rögzítéshez

Szolárelem tartó

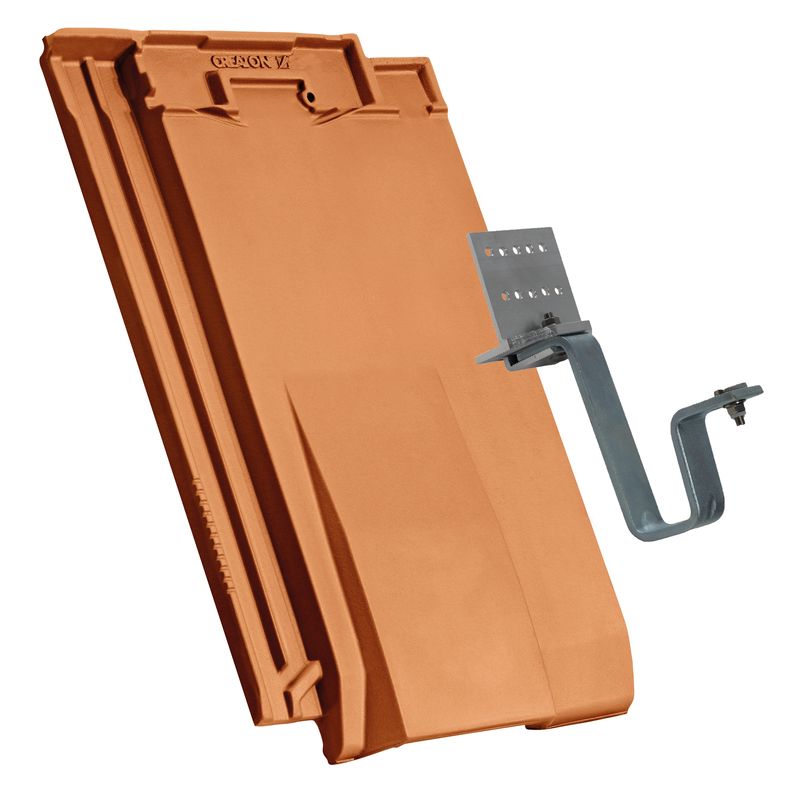

MIK rendszer szolárelem tartó 30 mm-es lécezéshez

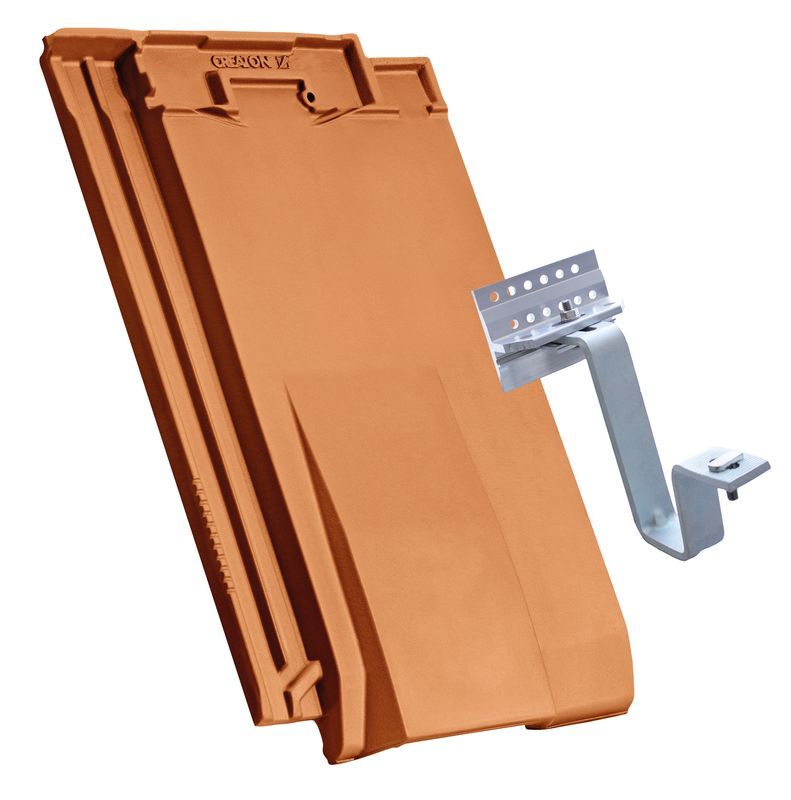

MIK rendszer szolárelem tartó 40 mm-es lécezéshez

Egylábas elem

Rövid járórárcs

Hósszú járórács

Rönkfa tartó

Hegyi hófogó támaszték

Kerek cső, átmérő: Ø 40 mm, hossz: 3 m

Univerzális hegyi hófogó végsapkák

Tetőlétra

Tetőlétra tartó

Hófogórács tartó

Alumínium járórács 150 x 25 cm

Hófogórács

Csőössszekötő Ø 32 mm

MAGNUM hófogó

Letöltések

Prospektusok és dokumentumok
CREATON MIKADO Termékkatalógus
CREATON image katalógus 2020
CREATON Kerámiacserép garancialevél
CREATON Prospektus
CREATON Tartozék Katalógus
CREATON Függő ereszcsatorna rendszer
CREATON Színek
CREATON Inspirációk
Teljesítmény Nyilatkozat
CREATON Kerámia Alkalmazástechnika
Tárolási és Kezelési Útmutató
CREATON PIR Alkalmazástechnika
Mûszaki rajzok

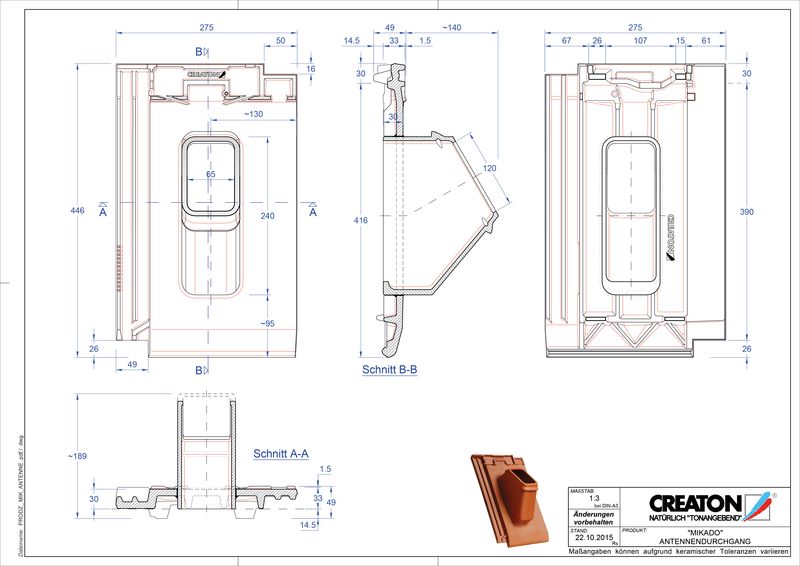

Termék CAD file MIKADO antenna ANTENNE
pdf | 269 kB
dwg | 319 kB
jpeg | 60 kB
Termék CAD file MIKADO kettőshullámú cserép DWZ
pdf | 146 kB
dwg | 194 kB
jpeg | 49 kB

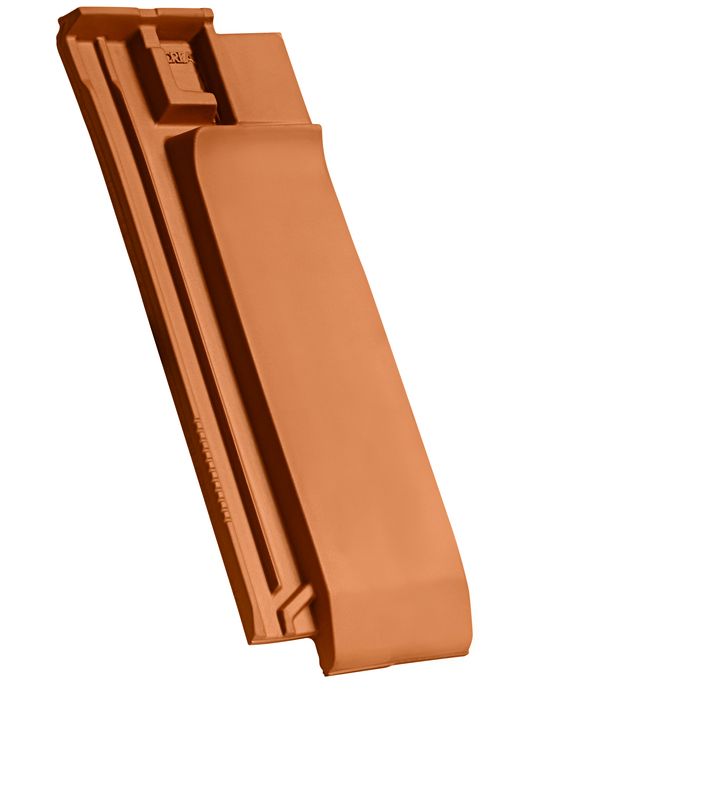

Termék CAD file MIKADO kettőshullámú taréjszellőző félcserép FALLH
pdf | 139 kB
dwg | 185 kB
jpeg | 47 kB

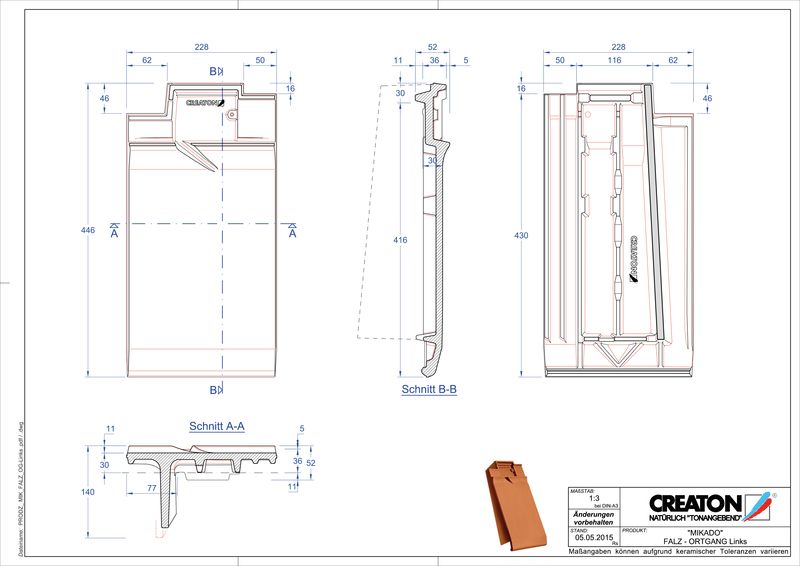

Termék CAD file MIKADO taréjszellőző-szegélycserép, bal FALOGL
pdf | 141 kB
dwg | 193 kB
jpeg | 53 kB

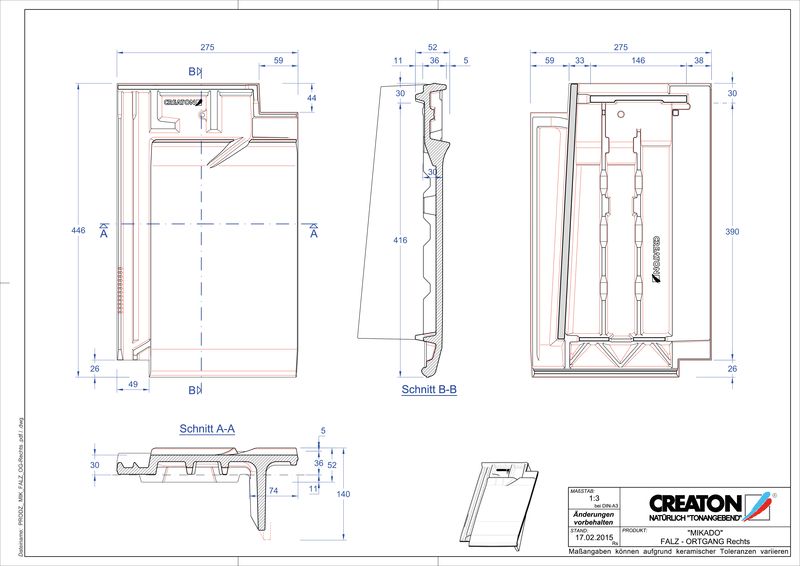

Termék CAD file MIKADO taréjszellőző-szegélycserép, jobb FALOGR
pdf | 156 kB
dwg | 203 kB
jpeg | 57 kB

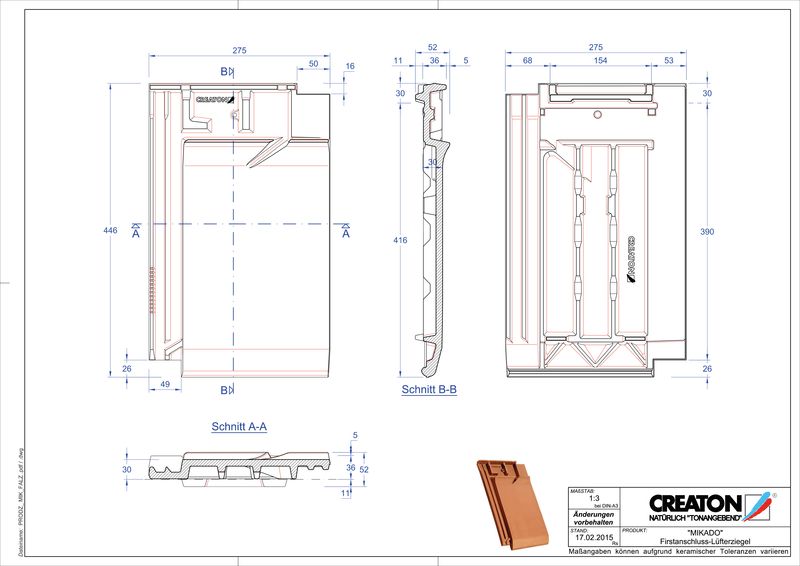

Termék CAD file MIKADO taréjszellőző cserép FALZ
pdf | 152 kB
dwg | 204 kB
jpeg | 55 kB
Termék CAD file MIKADO alapcserép FLA
pdf | 170 kB
dwg | 207 kB
jpeg | 53 kB
Termék CAD file MIKADO alap, alumínium GRUNDALU
pdf | 234 kB
dwg | 218 kB
jpeg | 52 kB
Termék CAD file MIKADO félcserép LH
pdf | 133 kB
dwg | 186 kB
jpeg | 45 kB
Termék CAD file MIKADO szellőző cserép LUEFTZ
pdf | 220 kB
dwg | 206 kB
jpeg | 55 kB
Termék CAD file MIKADO szegély bal OGL
pdf | 141 kB
dwg | 188 kB
jpeg | 52 kB

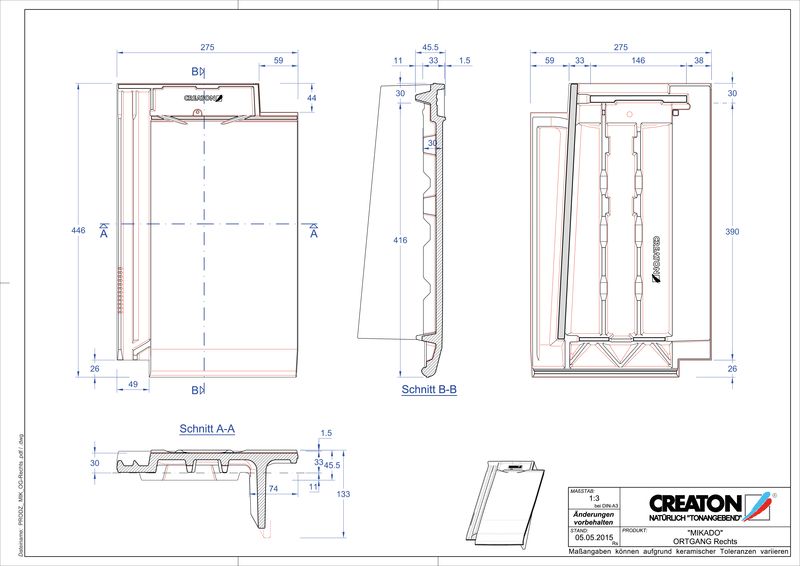

Termék CAD file MIKADO szegély jobb OGR
pdf | 171 kB
dwg | 203 kB
jpeg | 55 kB
Termék CAD file MIKADO félnyeregtető szegélycserép, bal PULTOGL
pdf | 114 kB
dwg | 169 kB
jpeg | 45 kB

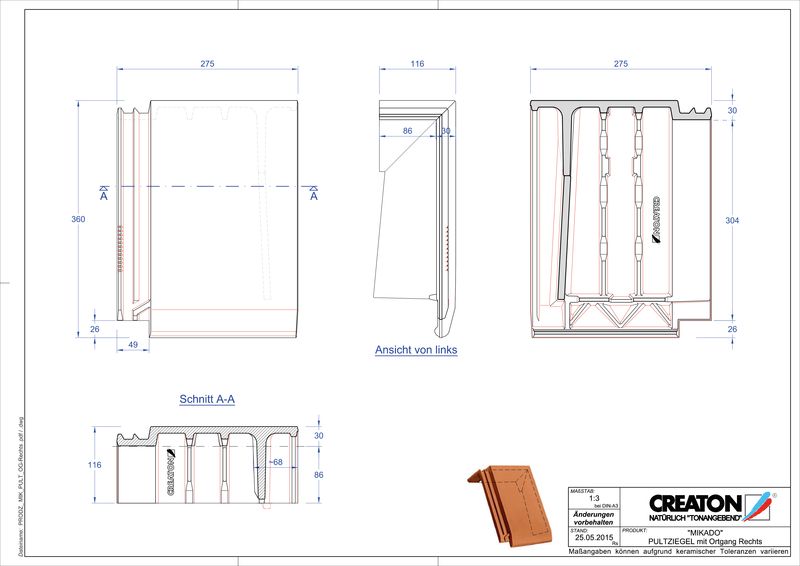

Termék CAD file MIKADO félnyeregtető szegélycserép, jobb PULTOGR
pdf | 145 kB
dwg | 186 kB
jpeg | 48 kB
Termék CAD file MIKADO félnyeregtető-cserép alap PULT
pdf | 132 kB
dwg | 183 kB
jpeg | 47 kB
Termék CAD file MIKADO Szolár SOLAR
pdf | 269 kB
dwg | 227 kB
jpeg | 60 kB
Termék CAD file MIKADO Thermal THERME
pdf | 277 kB
dwg | 287 kB
jpeg | 64 kB
Termék CAD file RIDGE kiegészítők választéka FIRST-PI
pdf | 218 kB
dwg | 115 kB
jpeg | 51 kB
Termék CAD file RIDGE kiegészítők választéka FIRSTAESCH-PI
pdf | 184 kB
dwg | 81 kB
jpeg | 33 kB

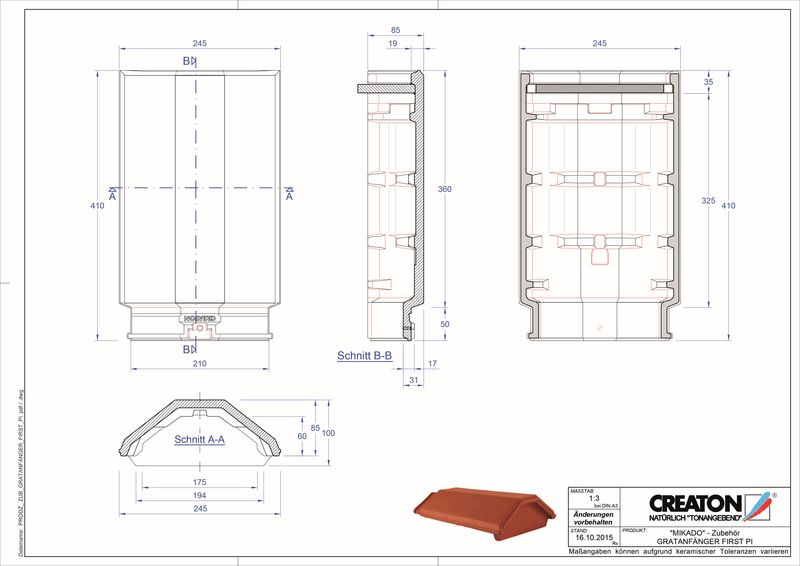

Termék CAD file RIDGE kiegészítők választéka GRATA-PI
pdf | 194 kB
dwg | 131 kB
jpeg | 52 kB

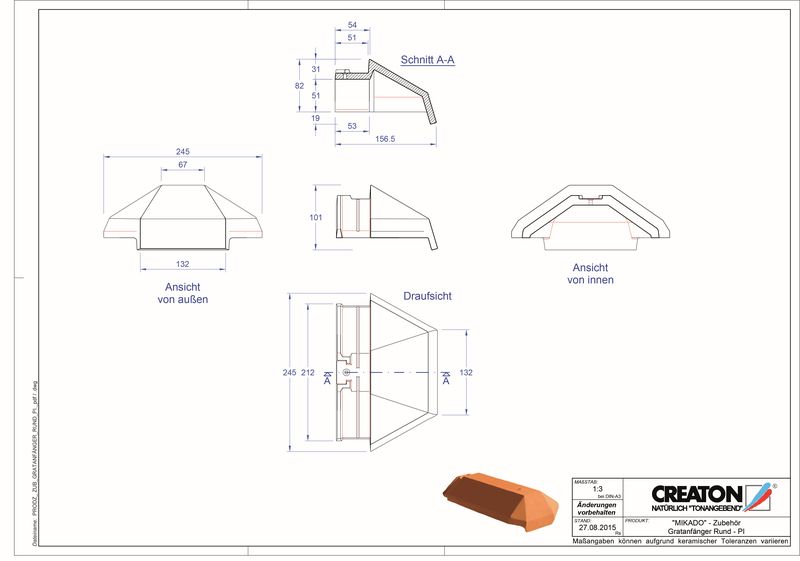

Termék CAD file RIDGE kiegészítők választéka GRATA-PI-rund
pdf | 208 kB
dwg | 96 kB
jpeg | 39 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

MIKADO

Technikai adat

Mûszaki rajzok

Termék műszaki rajz - Mikado LAF/FLA

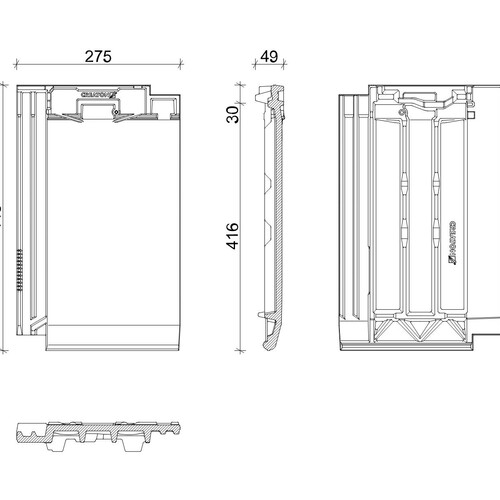

Termék műszaki rajz - Mikado alapcserép

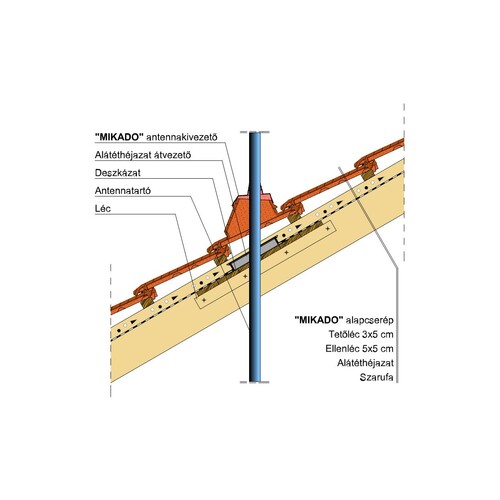

Termék műszaki rajz - Mikado antennakivezető

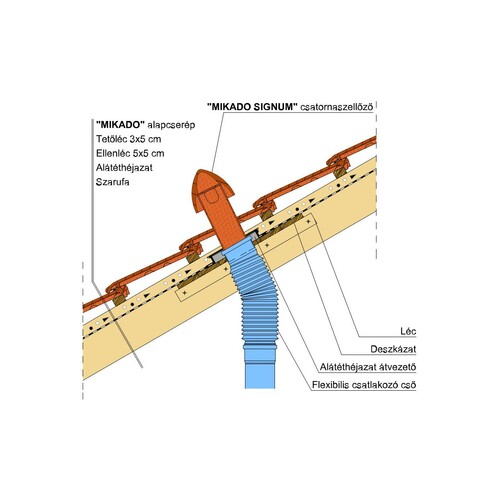

Termék műszaki rajz - Mikado signum

Termék műszaki rajz - Mikado eresz 1

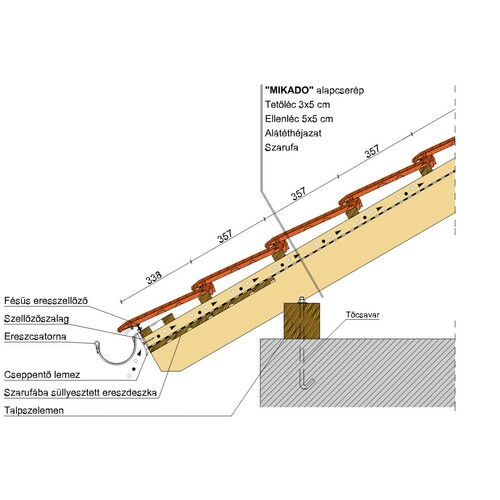

Termék műszaki rajz - Mikado eresz 2

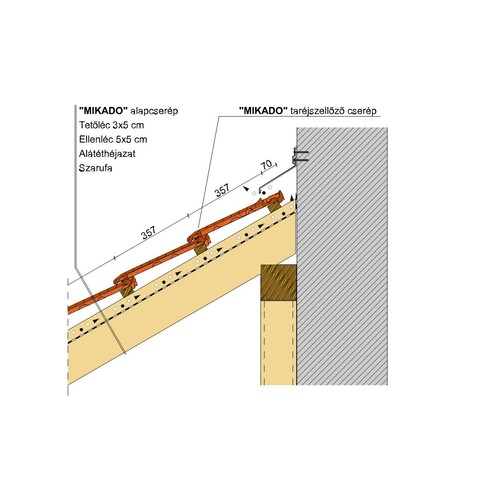

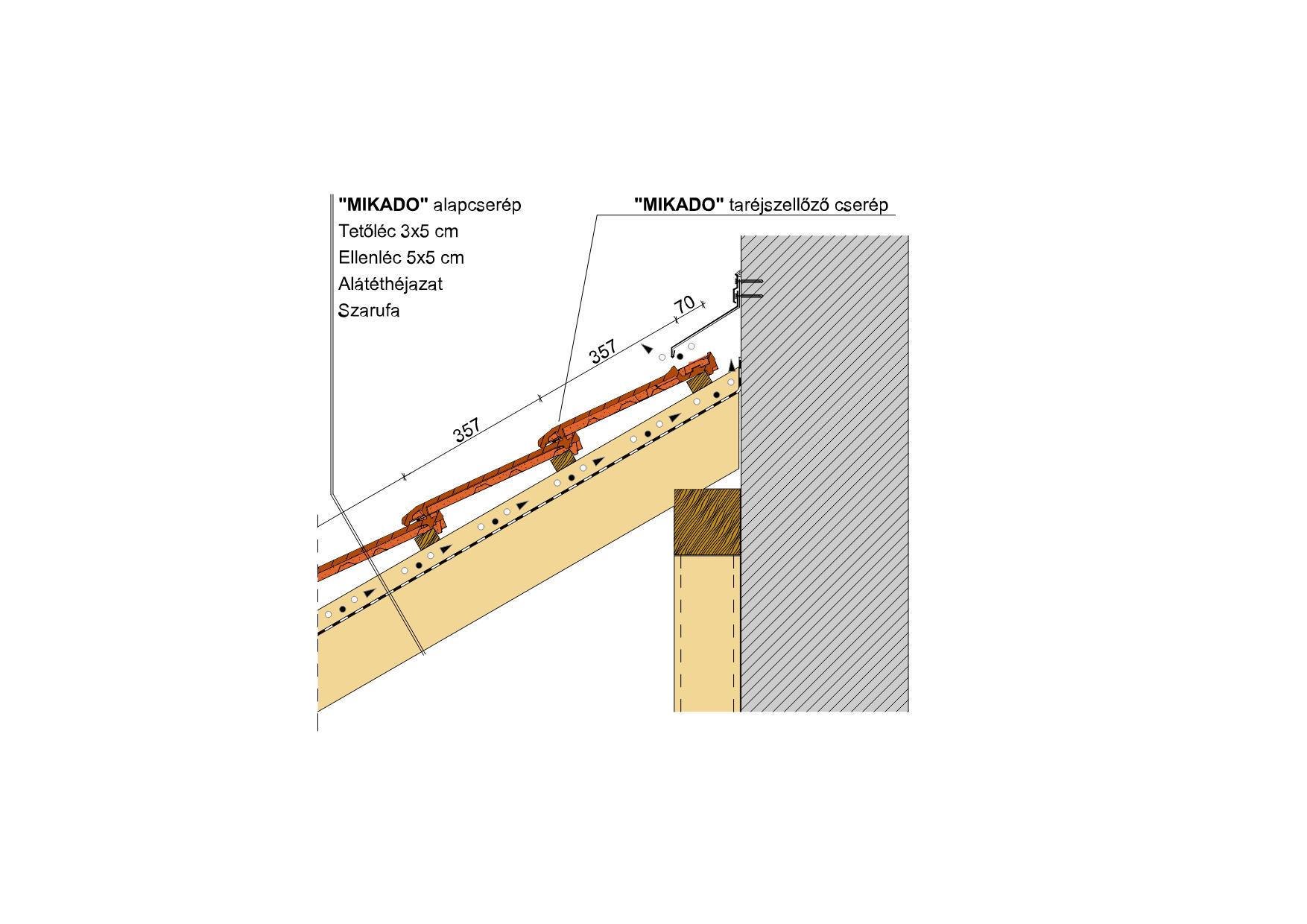

Termék műszaki rajz - Mikado falszegély

Termék műszaki rajz - Mikado gerinc 1

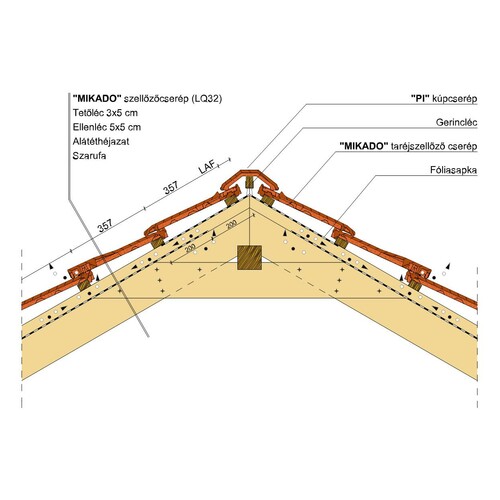

Termék műszaki rajz - Mikado gerinc 2

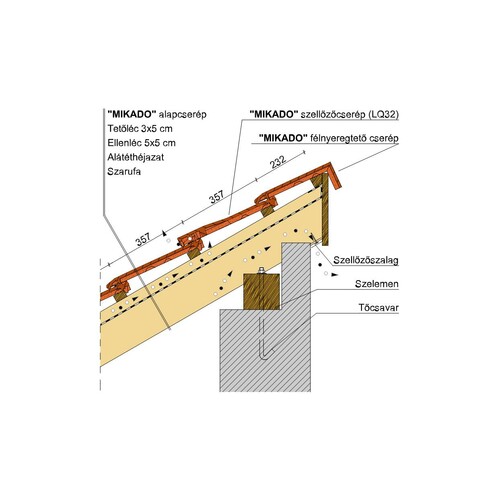

Termék műszaki rajz - Mikado félnyereg

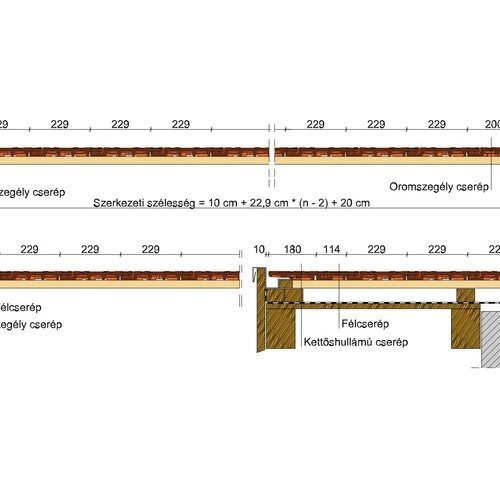

Termék műszaki rajz - Mikado oromszegély

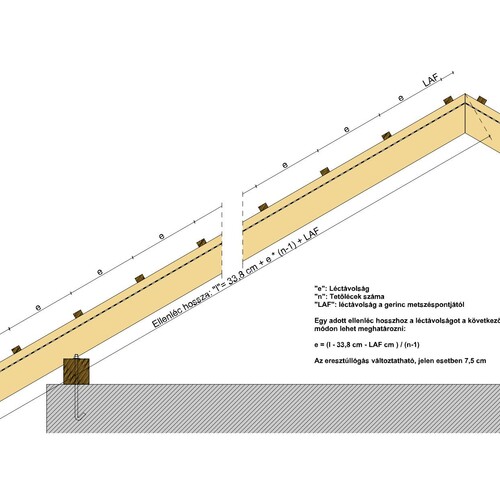

Termék műszaki rajz - Mikado LAF
